一、適用范圍與用途

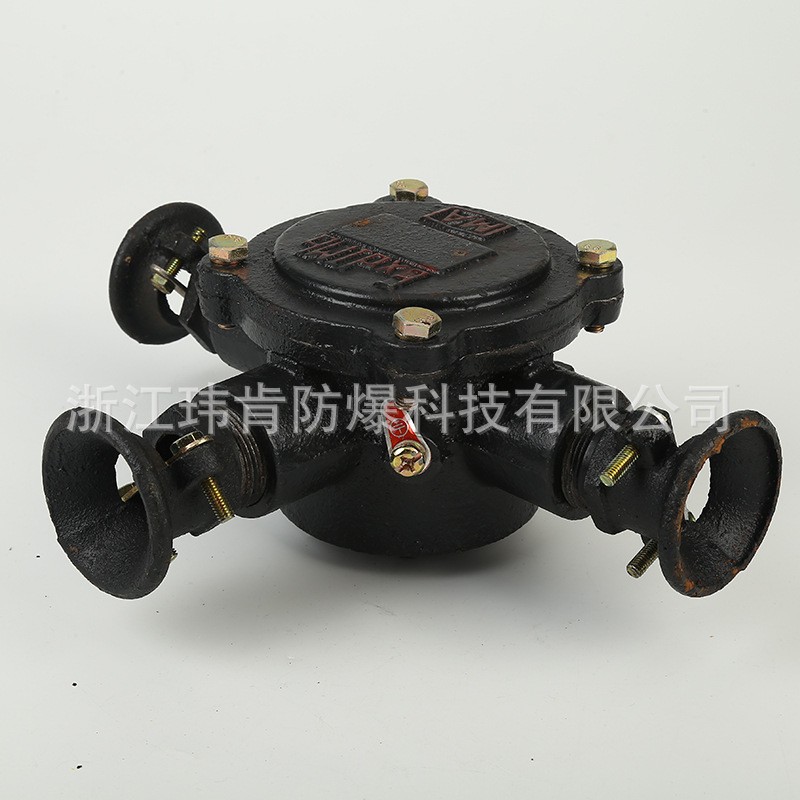

BHD2系列礦用隔爆型低壓電纜接線盒BHD2系列礦用隔爆型低壓電纜接線盒?用途：本系列礦用隔爆型低壓電纜接線盒適用于含有爆炸性危險氣體（甲烷類）和煤塵的井礦中，供交流50HZ、127V（20A）、380V（25A）、660V（40-400A）、1140V（200-400A）的供電系統中，共信號、照明、動力設備等作電纜連接和分支之用。
1海拔不超過2000mm；
2環境溫度-20℃～ 40℃；
3空氣相對濕度不大于95﹪( 25℃時)；
4在有甲烷爆炸性氣體混合物的煤礦井下；
5在無破壞金屬與絕緣的氣體和蒸氣的環境中；
6安裝類別:Ⅲ類；
7污染等級:3級。
二、主要參數
型號電壓V電流A電纜
通量
個引入電纜最大外徑
mm
BHD2-400/（）1140、6604002、3、4Φ78
BHD2-200/（）1140、660、3802002、3、4主電纜Φ64分支電纜Φ39
BHD2-100/（）660、3801002、3、4Φ34
BHD2-40/（）660、380402、3、4Φ25
BHD2-25/（）380252、3、4Φ25
BHD2-20/（）127206主電纜Φ25分支電纜Φ51
三、主要結構
接線盒有壓盤（壓緊螺母）、密封圈、堵板、金屬墊圈、壓板組成引入裝置；由外殼、蓋、引入裝置組成一個完整的防爆殼體。殼體內設有接線座和內接地螺栓，殼外設有外接地螺栓。接線盒的進出電纜用壓板來壓緊，防止松脫，并用密封圈來密封，以防止形成傳爆通路。
四、使用維護、保養與貯存
1、每次交接班時均進行一次不解體的檢查，每周進行一次全面檢查，檢查內容包括：
a、導電接觸部件是否牢固、可靠、完整；
b、電纜引入、引出線是否壓緊并密封可靠；
c、絕緣瓷座是否完好無損，并清除腔內灰塵及污垢；
d、檢查內外接地是否安全可靠；
e、用螺栓緊固后防爆間隙是否符合要求（防爆間隙按GB3836.2的標準要求檢查）；
2、對不使用的通路，必須用堵板堵住并壓緊，嚴禁形成傳爆通路；
3、產品應放置在沒有雨雪侵入、空氣流通和相對濕度不大于90％的倉庫中。
五、訂貨須知訂貨時須說明：
1、產品型號、名稱、額定電壓、額定電流、數量。
