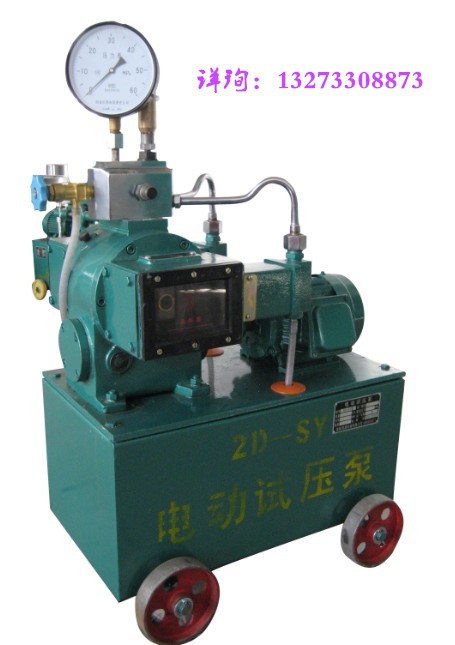

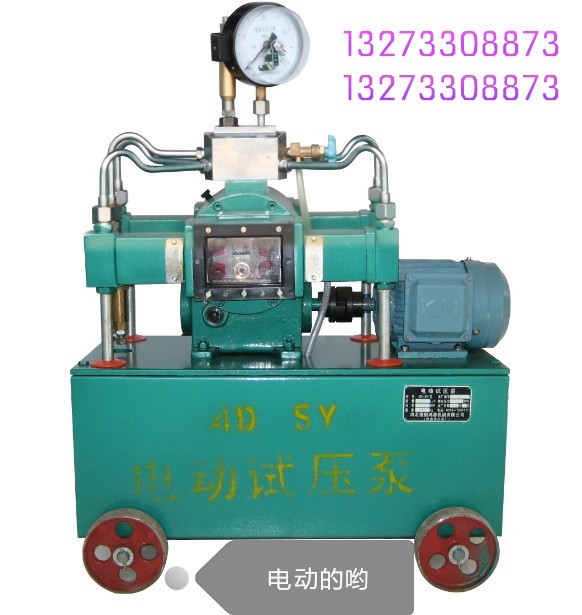

電動試壓泵雙缸立式系列，是試壓泵廠家供各類壓力容器、管道、閥門、鍋爐等作水壓、密封、強度、試驗適宜于單件、小型批量壓力試驗及試驗中獲取高壓液體，或作為小功率流程泵之用。
一、 原理：它的功能是把動力機(如電動機和內燃機等)的機械能轉換成液體的壓力能。工作原理:凸輪由電動機帶動旋轉。當凸輪推動柱塞向上運動時，柱塞和缸體形成的密封體積減小，油液從密封體積中擠出，經單向閥排到需要的地方去。當凸輪旋轉至曲線的下降 部位時，彈簧迫使柱塞向下，形成一定真空度，油箱中的油液在大氣壓力的 作用下進入密封容積。凸輪使柱塞不斷地升降，密封容積周期性地減小和增大，泵就不斷吸油和排油。
二、功能:試壓泵是供各類壓力容器、管道、鍋爐、鋼瓶、閥門、壓力容器、消防器材作實驗室和水壓試驗中獲得高壓液體的理想設備。試壓泵產品及配套試壓、試驗工程，已應用在航空領域的試壓試驗，并且在科研開發項目中應用。為科研項目地下如:高壓試驗、深海試驗、空間技術、高溫高壓試驗、異形管試驗等，并做出了貢獻。
特點：試壓泵具有結構緊湊、合理、操作省力、整機重量輕、維修方便，大大地提高工作效率等特點。
三、操作方法
1．?dāng)Q松紅色壓力調節旋鈕，插上電源線開啟電機，查看機子是否有吸力，然后關機，將各管子按上圖所示連接；2．開啟電機，待有水從回水管流出時，擰緊卸壓閥，然后將壓力調節旋鈕慢慢往下擰，直到壓力表上的讀數達到您所需要的壓力要求為止，然后擰緊鎖緊片，關機； 3．查看此時壓力表上的讀數是否下降如果讀數不下降則表明被測容器的耐壓性能是好的，反之則表明容器內部有泄漏的地方存在； 4．完成作業后應先擰松卸壓閥及壓力調節旋鈕，再將各類管子依次拆下然后開啟電機使機器空轉半分鐘左右，排凈機內殘余的水漬； 5．用棉布將機子表面抹干凈，放入陰涼干燥處存放，以備下次使用。
四、試壓泵的用途
本打壓泵可用于各類壓力容器、鍋爐、管件等需作壓力試驗和強度試驗的場所，根據需要可試驗壓力值，并能進行自動保壓。
試壓泵的使用介質一般為常溫清水，也可使用乳化液、防銹水及粘度與水相近的中性油品。如配上清洗附件，該機還可作為清洗機使用。
試壓泵的主要結構和工作原理
五、本試壓泵為臥式三柱塞泵，由電動機、皮帶輪、機架、泵頭和底座等組成。
1、機架
機架由機身、曲軸、連桿、十字頭等組成,電動機通過三角皮帶輪進行減速，并通過曲柄連桿機構將旋轉運動轉變?yōu)槭诸^的往復直線運動。
機身是一箱形結構的鑄鐵件，前端鏜有三個安裝孔，以保證柱塞與十字頭的同軸度，機身后端開有一個長方形孔，便于十字頭、連桿等零件的裝拆。
曲軸為整體式三曲拐。連桿大頭處為剖分式結構，配有標準的175柴油機連桿軸瓦，連桿小頭配有銅軸瓦與十字頭銷連接。
十字頭為圓筒形結構，與十字頭銷配合孔兩端面裝有彈性擋圈，防止十字頭銷軸向移動，十字頭與柱塞聯接采用中間球面結構，能保證柱塞自動。
2、試壓泵泵頭
電動試壓泵泵頭由泵體、吸入閥、排出閥、柱塞副等零件組成。泵體固定在機身上，由十字頭帶動柱塞在泵體內往復運動，使泵體內的工作容積產生周期性變化。當柱塞為吸入行程時，泵體內容積增大，排出閥關閉，形成局部真空，工作介質在大氣壓下，由吸入閥進入泵體；反之，吸入閥關閉，工作介質由排出閥輸出，經過單向閥，由外接管路輸送到被試器件內，直至達到所需壓力。
另外，在泵頭右端的單向閥上裝有目測壓力表，以監視泵的排出壓力。
在泵頭的左端裝有安全閥，在系統超載時起保護作用。安全閥的起跳壓力在出廠時已調校好，用戶不得任意調動。
六、試壓泵廠家可能發生故障及解決方法
1、試壓泵不排水
①、吸入管沒安裝好進氣，過濾網堵塞。
②、電動試壓泵液缸內空氣沒排凈，斷開排出口，讓泵空運轉充分排空氣體。直止均勻出水。
③、由于試壓泵長時間放置，吸入閥被水銹或其它沉積物，拆下吸入閥清洗。
④、由于過濾網破損，或其它原因，使異物吸入試壓泵內，充墊吸入和排出口其間。拆開閥清除。
2、壓力表反映上升壓力不均勻，或壓力表指針擺動不上升。
①、先應排除被試件和連接管路的滲漏。
②、水箱水面過低或水不清潔，加水或更換清潔水。
③、檢查進水口濾網是否暢通，有無異物堵塞或吸水管連接處漏氣，清洗濾網或消除漏水。
④、液缸中存在氣體，打開泵的排出口使泵進行一段空運行充分排出氣體。
⑤、檢查進出水閥的閥線是否密合好，有無什物充填其間，拆開檢查研磨閥。
⑥、柱塞填料漏水，填料太松應調緊，如已損壞，要更換。（更換方法見第八章）
⑦、泄壓閥打開后未關閉，或關閉不嚴失效。
3、壓力停留在回流壓力（2～5Mpa）不再上升
高壓缸氣體未排完，斷開被試件，空運行一段時間，使高壓缸排空氣體，或打開放氣閥（見圖1）1/2圈排氣。
4、所需功率太大。
①、柱塞密封填料過緊，適當放松。
②、曲柄軸、滑塊、十字頭有無彎曲現象。
③、壓力超過額定值或壓力表示值不準。
④、壓力超過2Mpa，回流閥還未打開，調整回流壓力，或回流閥失效
4、電動試壓泵停機后保不住壓力
①、檢查被試件和連接管路是否漏水。
②、排出閥是否密合正常，有無雜物充墊其間，拆下研磨或清洗，閥口磨損應更換。
③、泄壓閥未關嚴漏水。
七、試壓泵廠家試壓泵日常的維護
1、試壓泵的外表需保持干凈。
2、水箱加水前需清洗干凈，不允許在水箱內積儲污物和其它雜物。
3、潤滑油通常選用10?；?0＃機油。
4、更換潤滑油，應在工作60小時進行。經過運轉300小時后再作一次換油，每隔2500小時換油一次。
5、在較長時期停止工作時，應把水排凈，用防銹油做介質運轉。
6、試壓泵在室外使用，如遇冬季或氣候變化達冰點時，應考慮采取防凍措施。
八、試壓泵的維修
（一）電動試壓泵的柱塞更換填料
填料的壽命與安裝、維修是否得當密切相關，因此需注意以下事項：
1、 拆下集水管（參看結構圖），取掉缸體與十字頭體連接的六個M8螺母，拉出缸體，可不取下柱塞（取下柱塞的目的是壓入填料時先裝入柱塞，使填料順著柱塞與填料之間壓入，起導向作用。如有同直徑的零件代用，也可以不拆柱塞）。
2、 壓入填料時，需把柱塞表面和填料箱內部清理干凈，并不得有碰傷和劃痕，若有需同時更換柱塞和套筒（對于額定壓力≤40Mpa泵不設套筒），單方面更換填料則不解決問題。
3、本試壓泵采用盤根填料（碳纖維編織盤根）。若尺寸不盡合用時，應將其置于干凈的平臺上，用圓柱搟平（切忌敲打），然后按圖所示，將它纏繞在與柱塞直徑相同的圓柱上，并用刀與軸線成45?斜切成填料環，安裝時各環切口位置應相錯開120?，并在安裝前涂以適當?shù)臐櫥?，填料的層次?shù)，應按要求的多少裝入（拆取時可數）。
4、安裝填料環時，應注意導向套的方向（坡口應朝向填料），高壓泵還應注意液封環的位置，采用工具（外徑與箱體內徑相同、內徑與柱塞直徑相同的環狀鋁、銅或木筒）逐個將環壓緊、壓平、不應采取全部填入，用填料壓蓋一次壓進方式，將會造成接觸應力分布更加不勻。
5、壓入填料后，按順序裝好所有零件，開始試車。在泵運轉的同時，依據泄漏情況慢慢壓緊填料，壓緊螺套，一次旋轉螺紋1/6～1/2圈，觀察3～5分鐘，這樣逐漸壓緊，直到獲得滿意的泄漏量為止，一次壓得過緊就會擠出填料中的潤滑劑，并摩擦發熱，甚而燒壞填料，尤其是填料入口環更可能出現此種情況，故在使用中，需嚴格控制壓緊力。
6、電動試壓泵在運轉中應經常觀察柱塞密封的泄漏量，其泄漏滴數應控制在20min左右，大不應超過40min，如此就能調整填料壓緊螺套。
（二）研磨或更換閥系
閥系的工作正常與否，直接關系到泵的工作性能。研磨和更換時，應注意如下事項：
1、 打壓泵經過長期運轉，閥的密封性能有所下降，應進行研磨更換。
2、 拆下集水管和吸水管，旋下排出接頭，取出閥和閥套。
3、 在電動打壓泵的運行中切勿忽視吸入閥的密封性能，與排出閥一樣進行相應維修。
4、 研磨閥采用1000-2000號研磨砂，并用煤油或氣密性的檢驗，閥座的閥線寬度不得超過1mm，應為0.5以下。
5、 對于閥線已出現嚴重的銹蝕、碰傷、劃痕、寬度超出規定，影響保壓性能的閥系應更換。
