中空旋轉平臺巴普曼專業生產
產品特征：
1、一體型產品
為組合中空旋轉平臺與伺服馬達的產品，平臺內部為減速比構造，可實現高輸出驅動。
2、短時間定位
可在短時間內實現慣性負載的定位。
3、無齒隙的高精度定位
無齒隙，螺旋斜齒，研磨機齒輪；齒輪模數大實現高扭矩，定位精度正負0.5arc-min，重復定位精度正負5arc-sec。
4、減少設計時間、縮短交期
輸出平臺可直接安裝設備的工作臺或機械手臂。與使用皮帶、皮帶輪等機構零件時比較，可減少機構設計，零件調配、皮帶張力調整等時間及成本節省設備設計時間，有助于縮短交期。
5、大口徑中空輸出平臺節省配線與配管
大口徑中空孔(貫穿)可利用在環繞復雜的配線管上，可簡化設備設計。
6、高輸出高剛性
Standard Type的輸出平臺軸承使用徑、軸向軸承，實現了高載重、高剛性。
7、擁有「原點檢知器套件」的選購配件
由于原點設定所需的零件齊全，因此可節省安裝檢知器的設計、制作、零件調配時間。
8、搭配方便
可任意搭配任何品牌的伺服馬達或步進馬達。
中空旋轉平臺巴普曼專業生產
選型步驟
1.根據實際安裝要求及精度要求，選擇其中的一種型號
2.計算負載慣量，并根據速度，計算加速度扭矩，參考參數表格中的“額定輸出扭矩”欄。選定滿足扭矩要求的規格大小
3.根據負載總重量，參考參數表格中“參考承重”欄，結合扭矩要求，選定合適規格大小
4.根據旋轉平臺規格型號大小選擇電機
5.根據負載慣量及電機轉子慣量，計算滿足慣量匹配所需的小減速比
6.根據加速扭矩及電機扭矩，計算滿足扭矩要求的小減速比
7.根據實際速度要求及電機額定轉速，計算滿足速度要求的大減速比
8.根據所計算的三個減速比，依參數表減速比表格，選擇合適的減速比
9.根據需要選擇回緣式轉盤還是凸臺式轉盤，至此選型結束
品牌：巴普曼

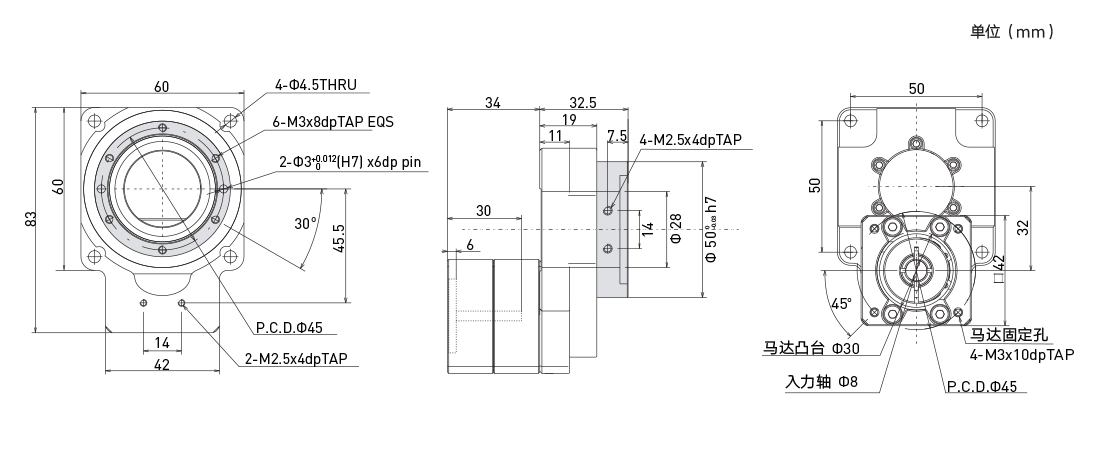

型號：BPHN060
