16寸開煉機35升密煉機混煉膠生產線

400開煉機

1.主要規格

1.1型號：　　　　　　　　　　　　　 XK-φ400?1000mm

1.2型式：　　　　　　　　　　　　　 整體拼接式

1.3一次加料量：　　　　　　　　　　 25～35kg

1.4主電動機：　　　　　　　　　　  45KW-6級節能交流電機

1.5 輥筒速比：（前：后）              1：1.27

1.6輥輪線速：(設計值)               前：19.3m/min

詳細規格：

2.1輥筒組：

2.1.1型式：前后輥為中空式?！　?nbsp;           　　　　各1支

2.1.2材質：合金冷硬鑄鐵（LTG-H），經回火處理后進行精密磨加工。

2.1.3工作表面硬度：HS：70?2

2.1.4輥筒兩側軸承座之間安裝強力彈簧，跟隨調距彈動，有效避免調距螺桿與輥筒之間的間隙，防止碰撞。                          2組

 2.1.5軸承采用雙列調心滾子軸承?！　?產地：瓦房店)　    4組

2.1.6軸承座采用鑄鐵（FC30），經回火處理后加工制成。并附潤滑油孔?！　　　　　　　　　　　　　?nbsp;               4組

2.1.7軸承座封蓋為鐵制并附迷宮環油封，內外側均不漏油。  4組

2.1.8輥筒加熱及冷卻用旋轉接頭附不銹鋼金屬軟管?！　　?nbsp; 2組

2.1.9手動切刀：穩定、安全、方便。                      1組

2.2底座及機架

2.2.1底座采用H型鋼焊接，經回火處理，機械加工?！　　?nbsp;1個

2.2.2機架采用H型鋼焊接，經回火處理后加工制成，      2組

2.2.3不銹鋼料盆                                        1個

2.3輥筒間隙調整裝置

2.3.1調整范圍：0.8～10mm

2.3.2由渦輪、蝸桿、螺桿、刻度盤組成。

2.3.3調距方式：手動螺桿式

2.4擋膠板組：手動擋膠板

2.4.1本體采用優質SS41焊接，擋料板采用MC尼龍。

2.5傳動機構：

2.5.1主馬達：6級節能交流馬達，轉速970rpm?！　　　?nbsp;       1臺

2．5.2減速齒輪箱：ZSY315-45，單入力、單出力，密閉浸油式硬齒面減速機。噪音≤78dB, 安全系數：SA≥2倍以上。                      1臺

2.5.3減速機齒輪箱與馬達聯軸器：彈性套柱銷聯軸器?！　?nbsp;    1組

2.5.4減速齒輪箱與輥筒聯軸器：柱銷聯軸器?！　　　?nbsp;         1組

2.6緊急剎車裝置：

2.6.1型式：電力液壓塊式制動器。加防護罩

2.6.2剎車能力：剎車后輥輪滑行≤1/4周長。

2.6.3：?：急停按鈕安裝位置：安裝在機器壓板的兩端的上方    4個

腳踢急停裝置，安裝在底座操作位。                2組

2.7潤滑組：

2.7.1軸承潤滑：采用黃油自動泵潤滑方式。

2.7.2自動黃油泵：調好注油時間，到時間自動注油及自動停止注油。

2.8電氣控制組：

2.8.1控制箱：表面噴漆落地型。（與設備底座固定）            1個

2.8.2操作箱：操作控制回路。（固定在員工方便操作的地方）

2.8.3機內接線由生產廠負責集中至機上接線盒內，供方負責主機與配電箱的接線。                               外加小控制操作箱1個

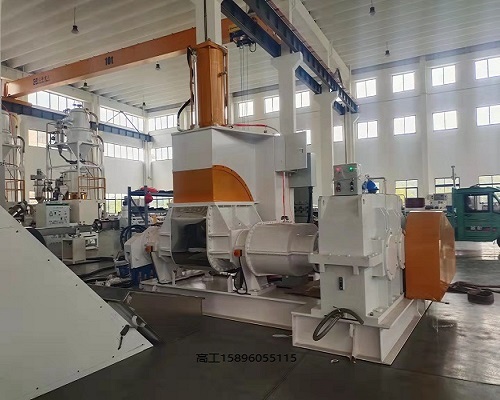

 35升密煉機:

一、機械功能特點：

2.1底座：使用B型槽鋼與鋼板焊接經加工而成。

2.2密煉室：使用28CrMnMo鑄鋼件經過熱處理調制，與物料接觸面堆焊耐磨硬質                                        合金硬度HRC60-62。密煉室整體拋光、外鍍硬鉻。機加工燕尾槽，內鑲耐磨條，密封良好。外部設計水夾套，可用于水冷卻及蒸汽加熱。

2.3攪拌軸：主體采用CrMo合金鋼鍛打經熱處理調質。螺棱采用CrMo合金鋼蠟?zāi)ｈT造，以合金焊條焊接，經過整體熱處理調質， 并在棱鋒和棱面堆焊耐磨合金，并在打磨、拋光后表面進行鍍硬鉻處理。攪拌棱設計合理，形狀圓潤，攪拌效果更加優越。內通冷卻水，使得冷卻更佳。

2.4立柱：采用A3鋼板經折彎，與鋼管焊接加工而成。具有很強的穩固性和穩定性。

2.5防漏裝置：攪拌軸端面采用機械式軸封迫緊系統，雙層防漏。加壓蓋側面，皆有板式迫緊。高分子樹脂纖維材料耐磨、不易破碎。更換方便快捷，不影響生產進度。

3、加壓系統

3.1氣壓缸：特制氣缸。速度和壓力均可依據客戶方便調節。

3.2加壓蓋：主體采用45＃鑄鋼和鋼板焊接，受力合理，密煉面設計成M間隙均勻。內部設計有S形流道，可通冷卻水與蒸汽加熱，經過熱處理調質，并在表面鍍硬鉻，在側身皆有防漏裝置。防漏密封條為高分子樹脂纖維材料耐磨、不易破碎。更換方便快捷，不影響生產進度。

4、卸料裝置（蝸輪蝸桿或液壓翻轉）

4.1結構組成：使用二次包絡渦輪、蝸桿結構作為密煉室翻轉卸料。

4.2翻轉角度：110?(最大翻轉角度140?)。

4.3翻轉電機： 皖南電機。

4.4翻轉減速器：使用國茂針輪擺線減速器。

4.5翻轉控制：兩道控制保護系統，不會翻轉動作失靈，導致機器損壞。

5、傳動機構

5.1主電機：皖南電機有限公司生產，防護等級IP54，是目前國內防護等級最高的級別，完全滿足生產需要。

5.2齒輪箱：齒輪采用硬齒面漸開線減速箱，齒輪材料20CrMnTi,經過淬火、滲碳、磨齒，硬度HRC57～62.齒輪箱加裝冷卻循環系統，低噪音，高傳動扭矩，可承受更高負載。

5.3皮帶輪組：主電機與齒輪箱傳動皮帶輪均經過精加工，高保險系數，確保完成傳動要求。
