[email protected]測試20型號SMK適配螺紋M16x2
隔板式測壓接頭

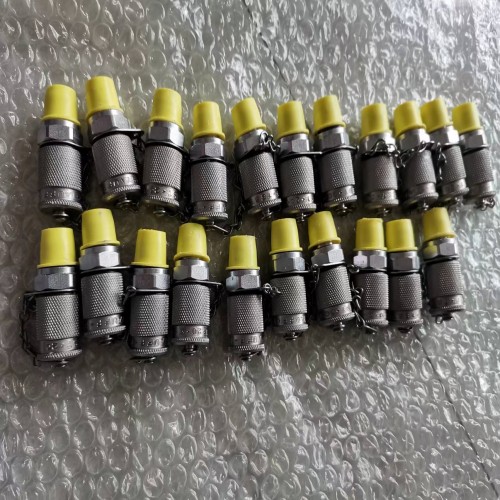

SSK20STAUFF西德福SMK-20-JIC5/16-G-W3測壓接頭
用于氣態介質時型號為 SSKK
螺紋接口STAUFF西德福SMK-20-JIC5/16-G-W3測壓接頭
1 卡套式連接 08L/08S/12L
依據標準 ISO 8434-1/DIN 2353
2 JIC 錐體連接依據標準 SAE J514
3 端面 O 型圈密封依據標準 SAE J1453
金屬件
鋼質，不含六價鉻的鋅鎳鍍層 C6F
如需訂購不銹鋼材質 V2A (1.4305)請將訂貨代號中的
C6F替換為 V2A
如需訂購不銹鋼材質 V4A (1.4571)請將訂貨代號中的
C6F替換為 V4A
密封
如需訂購 FPM 密封產品，請將訂貨代號中的P替換
為V
如需訂購 EPDM 密封產品，請將訂貨代號中的P替
換為E
標準型號為 FPM 氟橡膠密封。
保護帽
標準材質：鋼制
如需訂購鋼質六角保護帽，請?jiān)谟嗀洿?hào)中加入-SK
（如 SKK20-P-SK-C6F）
如需訂購塑料保護帽，請?jiān)谟嗀洿?hào)中加入-KK
（如 SKK20-P-KK-C6F）
有關更多材質、密封及保護帽的內容，
接口螺紋 外形尺寸 型式
口螺紋 外形尺寸 型式
(mm/in) NBR密封 FPM*密封
G h Hex
SSK20-P-C6F
SSK20-V-C6F
SSK20/08L-P-C6F
SSK20/08L-V-C6F
SSK20/08S-P-C6F
SSK20/08S-V-C6F
SSK20/12L-P-C6F
SSK20/12L-V-C6F
SSK20/J7/16UNF-MV-P-C6F
SSK20/J7/16UNF-MV-V-C6F
SSK20-04-ORFS-P-C6F
SSK20-04-ORFS-V-C6F
SSK20-06-ORFS-P-C6F
SSK20-06-ORFS-V-C6F
SSK20-08-ORFS-P-C6F
SSK20-08-ORFS-V-C6F
1.螺紋分內螺紋和外螺紋兩種
2.按牙形分可分為:1)三角形螺紋2)梯形螺紋3)矩形螺紋4)鋸齒形螺紋
3按線數分單頭螺紋和多頭螺紋
4.按旋入方向分左旋螺紋和右旋螺紋兩種,右旋不標注,左旋加LH如M24?1.5LH
5.按用途不同分有:米制普通螺紋、用螺紋密封的管螺紋、非螺紋密封的管螺紋、60
圓錐管螺紋、米制錐螺紋等
二.米制普通螺紋
1.米制普通螺紋用大寫M表示,牙型角2a=60(0表示牙型半角)
2.米制普通螺紋按螺距分粗牙普通螺紋和細牙普通螺紋兩種
2.1.粗牙普通螺紋標記一般不標明螺距,如M20表示粗牙螺紋;細牙螺紋標記必須
標明螺距,如M30?1.5表示細牙螺紋、其中螺距為1.5
2.2普通螺紋用于機械霠件之間的連接和緊固,一般螺紋連接多用粗牙螺紋,細牙螺
紋比同一公稱直徑的粗牙螺紋強度略高,自鎖xing能較好
