注射用水離線TOC分析儀  主要特征:

1、高精度、高靈敏度，操作簡單。

2、人性化操作界面，有一鍵運行功能，自動管路清洗功能。

3、高性能CPU，觸摸屏設計，超大640*480點陣真彩顯示器。

4、不用拆開機箱更換UV燈和泵管。

5、檢測上限可設定，自動上限報警功能。

6、具有RS232數據接口，歷史數據可存儲6個月。

7、離線檢測和在線檢測可選配。

8、具有打印功能

注射用水離線TOC分析儀  環境要求

儀器應在一個恒溫恒濕且適于工作的環境中進行。避免陽光直射和超常溫度；溫度過高（超過104?F，40℃）會導致運行失常，溫度過低（低于50?F，10℃）會導致測量值誤差過大。

電源要求

電壓：220V ? 22V

電源頻率：50Hz ? 1Hz

故障分析與排除

性能規格:

測量范圍：0.001mg/L～1.0mg/L（傳感器可定制，濃度可調節最達到 1000mg/L，根據式樣要求傳感器定制

調節到某一段濃度范圍）

精度：?4% 測試范圍

分辨率：0.001mg /L

分析時間：連續分析

響應時間：4 分鐘之內

檢測極限：0.001mg /L

樣品溫度：1- 95℃

重復性誤差：≤ 3%

電源要求/功能：220V

顯示屏：彩色觸摸屏

使用與操作方法

開始檢測并計入檢測次數，檢測完畢后顯示最后一次檢測結果，其中幾次檢測的結果均自動保存在查詢記錄當中。檢測次數的設置方式為：用“選擇”鍵移動光標，用“設置”鍵修改數字，按“確定”鍵進行確認，進入分析界面。先進行四次沖洗過程

二氧化碳傳感器

儀器上安裝有兩個二氧化碳傳感器，由電導率傳感器和溫度傳感器組成。電導率測量采用雙精度技術，可以實現自動校準和溫度補償。TIC傳感器用于檢測未經氧化的水樣中二氧化碳濃度，同時檢測水樣的電導率值；TC傳感器用于檢測水樣本身含有的二氧化碳和水樣中有機物經分解后產生的二氧化碳濃度的總和。

離線檢測

離線檢測時，儀器可從樣品瓶或其它沒有壓力的容器直接取樣。儀器管路沖洗和儀器校準應在離線狀態操作。若樣品中有不可溶性微粒，應經過濾膜（孔徑60μm或更小）過濾后進入儀器，以防止樣品中的微粒阻塞儀器。儀器的進樣管為1/16英寸的Teflon管，經蠕動泵抽進管路中的水樣流速約為0.5 ml/min。

儀器各部件的安裝、連接

開箱后，按以下步驟進行安裝：

── 根據裝箱單檢查儀器是否齊備。

── 確定儀器在運輸過程中沒有遭到損壞。

── 拆除機箱的外包裝，將其置于正確位置 。

── 檢查儀器保險絲是否裝好，連接市電電纜到接線端子。

── 根據安裝圖連接進液和出液管路 。

── 系統通電 。

測試工序的流程

TOC 分析儀的測試工作方式為自動化進行。測試人員需要做好測試前的準備工

作，在具體測試過程中不需要調整和值守。

TOC 分析儀的測試項目包括：

1）

在線分析；

2）

離線分析；

3）

系統適應性驗證；

4）

零點校準。

應用領域：

制藥用水（純化水、注射用水）的在線監測和實驗室測試，以及清潔驗證；環保測試、電子行業、食

品行業等。

離線分析流

1）在系統操作選擇界面中，按“離線分析”圖標，進入到“用戶登錄”界面；

2）在登錄頁面的對話框中輸入系統已存在的用戶名和密碼，然后按“確定”圖

標進入到“離線分析測試參數輸入”界面；

3）在“離線分析測試參數輸入”界面中，

‘組 號’是要求用戶輸入的一個由小于 11 位的阿拉伯?dāng)?shù)字組成的測試名稱；

‘瓶 數’是用戶從取樣點拿回的需要測試的樣品數量；

‘起始瓶號’是樣品的編號序列中，開始測試的樣品的編號，主要是針對自動

進樣器上樣品瓶的位置，無自動進樣器時，輸入1 即可；

‘稀釋倍數’是針對稀釋后的樣品所做的標記，一般不輸入或輸入 1 即可。

‘取樣方式’有兩種，一種是自動連續，這種方式主要是針對自動進樣器的。

另一種是手動確認，這種方式主要是針對手動進樣的用戶。

5）依次輸入各個測試參數后，按‘下一步’圖標進入到“離線分析”界面；

6）在確認儀器的進液管已正確接入樣品液后，按下‘啟動’按鈕，按鈕下陷變

綠，系統進入到運行狀態，管路中的樣液開始流動，等待10 秒后，界面上會顯示當

前的測試數據瓶號、當前樣品的測試次數和測試時間。

7）儀器在運行狀態下，點擊‘分析中’按鈕，按鈕抬起變紅，儀器進入暫停狀

態，暫停時當前樣品的測試次數歸零，如果要恢復檢測只需點擊開始即可。如果要退

出測試，在暫停的狀態下，點擊‘退出’圖標，徹底退出當前的離線檢測；

8）儀器在運行狀態下，直接點擊‘退出’圖標時，儀器將還會處于離線檢測模

式的運行狀態，只是離開了離線運行的界面。如果需要退出離線運行模式就必須重新

登錄，進入離線運行界面，停止運行后才能徹底退出離線運行模式；

9）當采用手動進樣時，在上一瓶分析結束后就會彈出提示對話框，用戶確認下

一瓶的樣品已經就緒，就按下‘確認’按鈕，繼續測試；

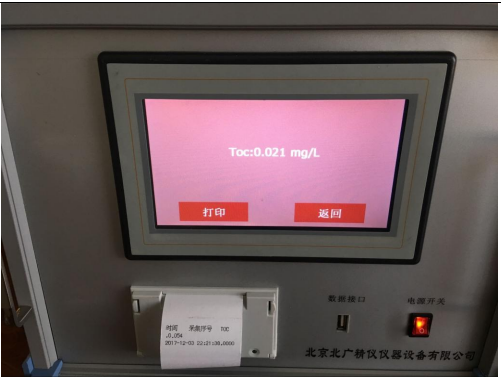

10）所有的樣品分析結束后，儀器會進入‘離線分析結果’界面，用戶可以在

該頁面查看或打印分析結果。

當系統處于離線測試模式時，用戶則無法進入到在線運行界面。

零點校準

儀器校準的目的是為了減小傳感器的零點漂移，并對其測試曲線進行修訂，對于

保證儀器測試結果的準確性有非常重要的意義。

校準周期可以根據具體使用情況而定，建議更換紫外燈或儀器使用半年以后校準

一次。出現數據分析的結果偏差較大時，也可進行校驗。

儀器在校準過程過程中，將用到兩種標準液，一種是總有機碳低于0.1ppm，電

導率低于1.0μs/cm（25℃）的高純水作為零點水；另一種是 0.5ppm 的標準蔗糖溶液。

a) 零點水和標準溶液要采用密閉容器內盛放，容器的頂空要盡量小，密封

口打開后要盡快測試。

b) 配制校準溶液之前，蔗糖標準品必須在 105℃（221?F）環境下干燥

至恒重。

低濃度高純水在空氣中暴露超過一小時，會因溶解了空氣中的二氧化碳而

使電導率值明顯增大。

分流器

水樣進入儀器后分成相同流量的兩路，其中一路通過延遲線圈進入二氧化碳傳感器，檢測TIC，另一路通過氧化反應器利用紫外燈（UV燈）加二氧化鈦薄膜光催化氧化作用將有機物分解為二氧化碳，進入二氧化碳傳感器檢測TC。總有機碳可通過這個差值計算得到：TOC = TC–TIC。

系統適應性試驗

系統適應性試驗是一種針對TOC 分析儀的氧化能力和適應能力的檢測方

法。TA -1.0 分析儀可以完全自動實現系統適應性試驗的全過程。

測試前，用戶應準備好三種溶液：

a)

總有機碳低于0.1ppm，電導率低于 1.0μs/cm（25℃）的零點水 ；

b)

含碳量為0.5ppm 的蔗糖對照品溶液 ；

c)

含碳量為0.5ppm 的 1,4-對苯醌對照品溶液。

1,4-對苯醌是一種難氧化的有機物，所以建議采用 70℃的熱水溶解后，

加冷水定容。

1,4-對苯醌是帶毒性的，所以操作人員一定要注意安全。

更換蠕動泵管

蠕動泵管在長期運行后會有磨損和老化現象，所以必須定期更換。

更換泵管的操作步驟如下：

○1 關閉主電源開關，拔去電源線。

○2 按下泵頭下部的金屬?gòu)椘?，彈出兩個塑料卡片。

○3 從甭管的接頭處拆下舊的蠕動甭管，取下套在甭管上的抱箍，將抱箍套在新

的蠕動泵管上，然后將新的甭管裝入儀器的接頭上，要注意抱箍的位置及方向。

○4 將甭管嵌入兩個塑料卡片，然后向下壓入卡位。按下時一定要注意甭管是否

入槽。

○5 調整卡片上的流速調節鍵，要注意調整的原則是：管路出液口的液體順暢自

然，無回流。條件允許的話，請使用高精度的量筒對出液速度進行測量，使液體的流

速與儀器的流速設置值相對應。

更換以上部件時存在問題可聯系儀器廠家解決。

UV 燈和蠕動泵管可以從本公司購買。 UV 燈為 185nm、254nm 雙波長紫外

燈，蠕動泵管為原裝進口泵管，具有很高可靠性和良好的穩定性。

UV 燈的使用周期為 6 個月 ；蠕動泵管的使用周期為 12 個月。

以上時間為系統連續在線運行時間，當用采用間斷或離線運行時，更換

周期將會更長，儀器會自動完成計數并決定何時告警。

設備維修服務：

我公司產品自用戶現場調試驗收合格后1 年內免費保修，終身維護。在1 年免費保修期內產品發生非人為質量問題，我公司為客戶提供免費維修。如產品在免費保修期外出現故障，維修服務只適當收取材料成本費。

技術支持：對于所需儀器的用戶，根據用戶的要求提供專業的技術方案。除了常規的儀器服務外，我公司技術部還可為用戶提供各種非常規設備的技術支持。
