過濾器氣泡點完整性測試儀  適用于對過濾器進行完整性檢測，判斷選用的濾材過濾精度是否符合要求、濾材有無破損以及過濾器的密封性是否完好，以保證過濾器能按要求正 常運行。

中文菜單及提示，實時顯示測試數 據和曲線，并可打印測試結果及測試曲線，以便監控測試全過程，幫助分析濾膜及過濾系統的性 能；

過濾器氣泡點完整性測試儀  氣泡點法

當多孔膜材料被合適的浸潤液完全濕潤后，由于液體的表面張力和相應毛細管張力的作用， 浸潤液充滿膜孔并駐留在孔中。在濾材的兩側加上氣體壓差，要克服毛細管壓力將孔道中的液體 趕走而冒出氣泡，氣體的壓差必須增大到某一值ΔP，這個壓差值就稱為氣泡點，其計算公式如 式 1。式 1 表明，孔徑愈小，氣泡點愈高，因此可以用氣泡點來檢測過濾器的性能。

ΔP=K4σ cosθ / D

（ 式 1）

其中： ΔP—壓差（達因/厘米 2），氣泡點值

σ—浸潤液的表面張力（達因/厘米）

θ—濾膜與浸潤液的接觸角

D—孔徑（厘米）

K—孔形系數（因?yàn)檎鎸?shí)的濾膜上的孔不是圓柱形）

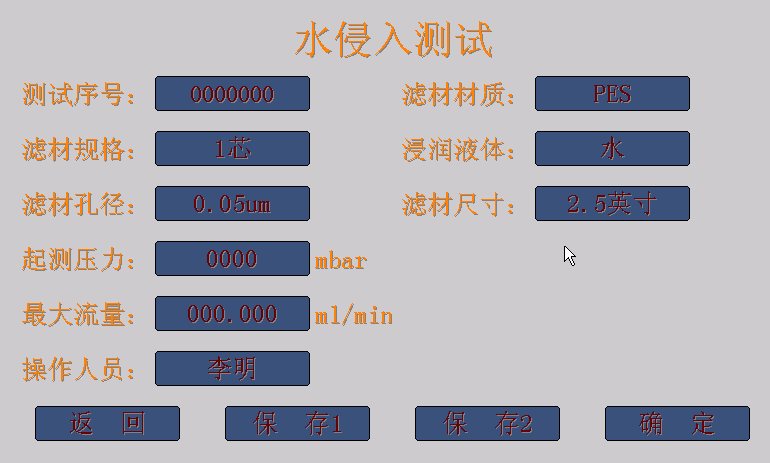

水侵入保壓法

這種方法是為測試疏水型筒式濾芯所設計的。目前用前幾種方法測試時，對此類濾芯都使用醇類浸潤濾膜。由于醇類的使用會帶來健康和可燃性引起的安全性問題，而用水浸入法測試時只使用去離子水/注射用水（DI/WFI）級別的水，且濾膜不會被濕透，意味著在原理上這是一種極具吸引力的測試方法。

水侵入保壓法的原理是在干燥清潔的疏水性膜上加上水壓，表面張力和毛細管張力使水被排斥，當逐漸升高壓力到一定值，水被壓過膜上最大孔，此壓力值被稱為水侵入壓力， 當所加水壓略低于水侵入壓力值，并隔絕上游體積，保持一定時間，使系統穩定，然后測量壓力衰減值，將測量值與規定值比較就能判斷濾器的完整性，這種方法稱為水侵入保壓法。 水侵入壓力值與膜的孔徑、膜的疏水性、水的純度、水的溫度、膜的潔凈度、膜的干燥度等有關，影響的因素較多，在實踐中要實現這種測試的重現性是很困難的。因此這種方法可作濾器的粗檢，如果水侵入保壓法通過，濾器可以使用，如果通不過則用擴散流或保壓法進一步進行 驗證。

準備工作

1. 將儀器安放在一平穩、清潔之工作臺上。

2. 準備好 220V, 50Hz 的交流電源。

3. 備好干燥清潔的空氣或氮?dú)庾鳛闅庠础?nbsp;

4.若用易燃液體作為浸潤液時，要保持測試場地的通風。

氣路連接

1.根據需要按圖 3-1 或圖 3-2 連接氣路，將浸潤過的濾膜或?yàn)V芯分別裝入濾盤或?yàn)V器中。

2.進行氣泡點和保壓測試時，按圖 3-1 連接需關閉閥門 V1、V2、V4 和 V5，開啟閥門 V3； 按圖 3-2 連接需關閉閥門 V2、V4 和 V5，開啟閥門 V1、V3。

 3.將氣源壓力調節至高于實際氣泡點 0.15—0.25MPa 并能基本穩定。如用水作浸潤液一般 應調節至 0.6MPa，用醇類作浸潤液一般應調節至 0.3-0.4MPa。

 4.調節后面板上的氣流調節旋鈕至合適位置（具體操作方法詳見第18頁氣流調節）。出廠 時均調至 1 芯折疊筒式過濾器位置，如要測試的過濾器為 1 芯折疊筒式過濾器時，無需 調節氣流調節閥。

5.測試前（特別是第一次測試前）先要進行濾殼的氣密性檢測，進行濾殼氣密性檢測時濾 膜或?yàn)V芯不能裝在濾盤或?yàn)V殼內。按圖 3-1 連接進行氣密性測試時關閉所有閥門，按圖 3-2 連接進行氣密性測試時只打開閥 V1，其它閥門均關閉。可依照第17頁手動測試的實 際應用中所述的氣密性檢測方法或第17頁所述的氣密性測試法，前一種方法更為直觀。

維護保養

1、該儀器應保存于清潔、干燥、常溫、無振動處，高溫、潮濕、灰塵會使電子線路腐蝕，電子期間老化，影響儀器的正常工作，縮短儀器的使用壽命。

2、測試用接管、接插件等暫時不用時應存放于清潔的塑料袋中，以免被污染。

3、不要試圖拆開儀器，非專業人員對儀器的處理會損壞儀器。

4、不要用烈性化學制品、洗滌劑或清洗劑清洗儀器。用蘸少許中性肥皂水的軟布擦拭機箱。

隨機配件

1、電源線  1根

2、操作手冊   1本

3、打印紙  1卷

4、氣管   數米

背板介紹：

1、 電源開關，控制整臺儀器的電源供給。

2、 電源插座，提供 220V 交流電源。

3、 保險絲。

4、 進氣接頭。

5、 出氣管接頭。

6、 放氣接頭

擴散流

擴散流與壓力衰減值之間存在以下對應關系：

D =?ΔP V / T?Pa

（式 2）

其中：D—擴散流值 （毫升/分 ml/min）

ΔP—壓力衰減值

V—上游體積（毫升 ml）

T—測試時間（分 min）

Pa—大氣壓力（1013 mbar）

測得一段時間內的壓力衰減值，再測得上游封閉體積后，通過以上公式就可計算得出擴散流值。

微電腦控制的新一代過濾器完整性自動測試儀，可直接檢測濾芯和濾膜的氣泡點和壓力衰減值，也可間接檢測擴散流和水浸入值。儀器結合先進的測試電路和精密 的算法軟件自動測試過濾器的完整性，具有測試精度高，重現性好、操作簡單方便等特點。

常見問題解決方法

1、 不能正常進行測試或操作紊亂

可能原因：

（1） 程序運行紊亂

（2） 觸摸屏失靈

解決辦法：

（1） 重啟機器

（2） 與制造商聯系維修事宜

2、 自檢失敗

可能原因：

（1） 儀器電路出現故障

（2） 氣路連接錯誤

解決辦法： 與制造商聯系。

3、 測試中斷，屏幕顯示不動

可能原因： 氣壓突變導致控制氣路頻繁開關

解決辦法： 與制造商聯系

儀器的特點與優勢：

1 采用標準化的自動濾材浸潤程序：通過一個標準化的自動濾材浸潤程序，保證濾材完全被液體浸潤，同時啟動后續的測試工作, 不會影響下游的無菌狀態，滿足了在線測試的要求。

2   數據處理技術先進：采用了先進的人工智能技術，實時采集不斷變化的表觀擴散流數據流，用于分析識別擴散流、粘性流模式，可以準確指認濾芯起泡點值，對濾膜/濾芯泡點的測試結果與真實的細菌截流性能關聯性更好。

3   超大容量的數據存儲功能，可保存500組測試結果及其測試曲線。

4   全自動過濾器完整性測試儀是目前國內唯一一家能通過實測過濾器的上游體積而得到實際擴散流的檢測儀器。

5    由于采用了先進的算法和濾波手段，使儀器具有了可與國外檢測儀相媲美的穩定性和可靠性，解決了國內儀器不穩定性的通病。

6  儀器的進氣單元采用了全自動數字控制，大大增加了檢測過程的穩定性，完全摒棄了國內檢測儀還需要生產廠家的專業人員采用調節進氣旋鈕控制進氣速度的原始方法。

7  能實現大容量過濾器的完整性檢測。我們的測試儀針對大容量的過濾器的完整性進行了專門的設計，保證了在測量多芯過濾器時，測量精度不會減弱。

8  儀器的核心部件均采用進口件，并在設計過程中對使用的安全性進行了細致的分析，在保證基本電氣安全和機械安全的前提下，對操作過程的各個環節都進行了安全處理。

技術參數：
