球磨機巴氏合金錫基合金軸瓦加工鑄造

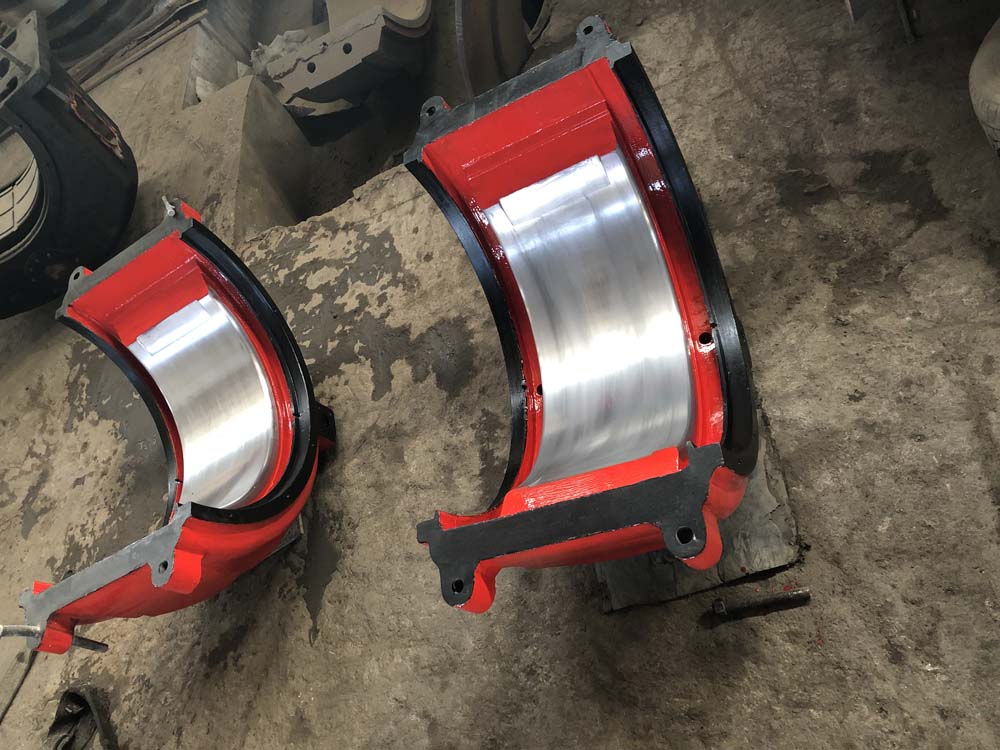

球磨機滑動軸承軸瓦澆鑄與修理。
球磨機烏金瓦巴氏合金（zhchsnsb11-6）的澆鋳。準(zhǔn)備的工具有1.熔爐，用石墨坩堝熔化巴氏合金；2.搪錫爐；3.預(yù)熱爐，澆鋳前將已經(jīng)搪錫的軸瓦進行加熱到合適的溫度。軸承合金的澆鋳分以下的方法和步驟：1.清理軸瓦：（注：堿性劑去油污，酸性劑去氧化物。）軸瓦上的氧化皮，污垢可以用砂紙，鋼絲刷或噴砂的方法除去。軸瓦有油污時，可把軸瓦放入鍋里加熱300-350度，用麻刷蘸著助焊劑溶液擦洗，或把軸瓦放入80-100度的堿水中煮洗10-12分鐘，再放入80-100水中煮4-5分鐘去堿，再放入冷水中沖洗后烘干。堿水的成分10%的NaOH水溶液或10%-30%Naco3水溶液。2. 如果是舊瓦，其清理方法：可用噴燈火烤瓦背使合金脫落，再用鋼絲刷或鏟刀將殘余的合金去除，并用抹布擦凈。這種方法比較麻煩，較好的方法是將軸瓦放入熔化合金的坩堝中，使合金熔化，軸瓦放入坩堝前應(yīng)預(yù)熱120-150度。3檢查和修正鋼背瓦：檢查瓦背內(nèi)表面有無氧化物，無氧化物的表面呈銀灰色。如有金黃色或褐色氧化斑時，應(yīng)用30%的鹽酸水溶液酸洗，或用鋼絲刷擦光。4. 再一次去油污：方法與1相同，用水滴法檢查，將水滴在瓦背上后，水滴應(yīng)能立即散開無任何聚集。5. 鍍錫：經(jīng)清洗后的軸瓦，鍍上一層錫以便澆注軸承合金時軸瓦能與合金粘合牢固。（1）鍍錫前的準(zhǔn)備工作：鍍錫前先將軸瓦非澆鋳面上涂一層保護膜，保護膜的配方：40%的白惡粉，40%水玻璃，20%水混合物，或用20%水玻璃，80%的水混合物。并再加熱140度烘干。然后在軸瓦上鍍錫的表面上涂一層助熔劑，以使錫和軸瓦得到更好的結(jié)合。（2）.錫鍋加熱：將錫鍋到420度并每隔1小時左右在錫溶液面上撒一層脫氧劑來脫氧，以保證錫溶液的純凈，同時要保證錫的含量在99.5%以上，一般應(yīng)用2號3號錫。（3）鍍錫：鍍錫操作時間不易長，容易氧化，影響鍍錫質(zhì)量。
