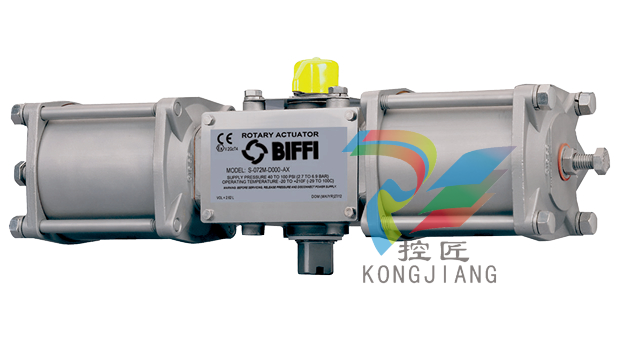

不銹鋼彈簧回復和雙作用氣動轉舌鎖執行器 輸出扭矩達 13545 牛米

一般應用

用于遠程控制任何四分之一轉應用：球閥、蝶閥、旋轉旋塞閥或阻尼器式閥門等。

可用于化學加工、食品飲料、鋼鐵、近海船舶、制藥、電力、石油天然氣、紙漿和造紙以及紡織行業。

技術數據

供應壓力： 3 至 11 巴（參見扭矩圖）

供應介質  空氣或任何與結構材料兼容的氣體

額定溫度

標準范圍：-29?C 至 99?C

可選范圍：-54?C 至 149?C

角度旋轉：90 度（可在 82 和 98 度之間調節）

安裝方式  ISO 5211

保護 IP66；IP68（可選）

認證：  符合 SIL3 標準

特點和優點

- 創新的不銹鋼結構提供卓越的內部和外部耐腐蝕性。

 - 使用精密軸承的 Scotch 溜板設計消除了溜板機構中的死區，在沖程開始和結束時提供最大的扭矩輸出。

 - 高強度 17-4PH 不銹鋼輸出軸可傳遞扭矩并延長使用壽命。

 - 熱處理不銹鋼止推銷和滾輪將活塞力傳遞到軛，以減少摩擦，從而延長使用壽命并更有效地傳遞扭矩。

 - 雙向行程擋塊可提供精確的閥門旋轉調節。

 - 聚四氟乙烯活塞軸承、活塞桿襯套和輸出軸襯套可延長使用壽命、減少維護且無需潤滑。

 - 通用設計的位置指示器和指針允許平行或垂直安裝。

 - 不銹鋼結構可將接近開關直接安裝在推桿外殼內，無需在頂部安裝支架和凸輪組件。

 - NAMUR 驅動槽保持了附件驅動組件的緊湊裝配，無需聯軸器。

 - 提供對稱和斜軛設計，以滿足應用要求。

 - 彈簧復位模式設計無需特殊工具即可安全輕松地解除彈簧，從而減少停機時間。

雙作用式 - 型號 003 至 100

雙作用式 - 型號 135 至 1150
