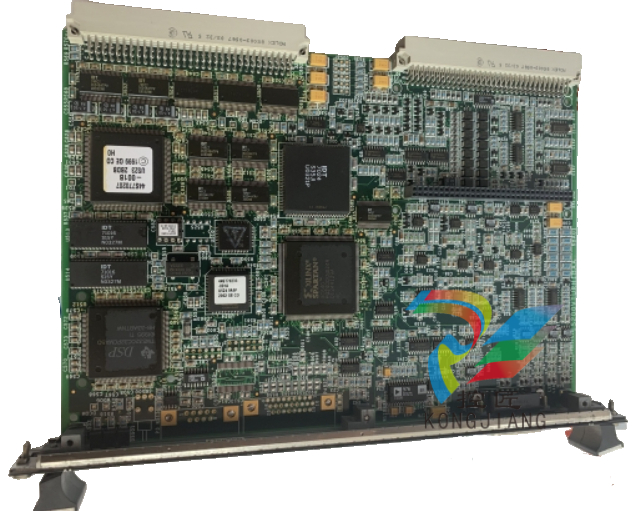

IS200VTURH1B 是 GE 為 Mark VI 系統設計的主渦輪機保護板。

Mark VI 是 GE 作為“Speedtronic”系列的一部分發布的幾款燃氣/蒸汽輪機管理系統之一。

MKVI 采用 TMR(三重模塊化冗余)架構構建，并具有連接的 HMI(人機界面)，允許用戶從中心位置訪問渦輪機數據。

IS200VTURH1B 提供多種功能，包括監控感應軸電流/電壓（過高報警），

測量渦輪機速度以產生初級超速跳閘，以及控制屬于 TRPx 端子板的三個初級超速跳閘繼電器。

該委員會還負責監控燃氣輪機上的 8 個 Geiger-Mueller 火焰探測器。

IS200VTURH1B 有一個連接的單插槽面板，該面板具有三個 LED 指示燈和一個電纜連接器 （J5）。

面板通過三個螺釘連接連接到 PCB。PCB 由 60 多個集成電路、13 個晶體管、數百個電容器和電阻器以及二極管和電感線圈構成。

該板有兩個背板，一個用于連接子板的多位母頭插頭，以及幾個由導電點和走線制成的連接器。

該板在工廠的多個位置鉆孔以提供安裝選項，包括四個用于支座的鉆孔，以支持前面提到的子板。

該板標有 6BA01、94V-0 和 Type 6 等代碼。

有關 IS200VTURH1B 的操作、安裝和功能的更多信息，請參見 Mark VI 渦輪機控制系統指南 (GEH-6421)。

IS200VTURH1B

脈沖速率磁傳感器， 電壓互感器， 發電機和母線， 軸電流和電壓監控器， 斷路器接口

可靠性

IS200VTURH1B板非?？煽浚虼瞬灰讚p壞。但是處理不當和存放不當會影響卡的功能。因此，我們建議在推薦條件下將卡保存在靜電敏感存儲盒中。

修復

如果您在使用 IS200VTURH1B 時遇到任何問題，我們可以快速測試、診斷和修復。

Expedite 修復選項可用于 IS200VTURH1B。這些卡在受控環境中使用適當?shù)墓ぞ吆蛯＜疫M行修復。

修理這塊板所需的所有零件都在我們的庫存中。我們還確保更換的組件是工業級的，并且達到或超過 OEM 標準。FVT 測試了所有維修并提供保修。

刷新

適當翻新 IS200VTURH1B 電路板可以延長其使用壽命。

翻新過程包括：

更換所有老化和常見故障的組件。

應用 TIL 修改(如果有)。

回流焊料以消除干焊料。

對卡進行徹底的工業標準清潔。

應用保護涂層等。

功能驗證測試

我們在實際的 OEM 系統設置中對 IS200VTURH1B 進行功能驗證測試。

由于使用 OEM 系統，我們可以保證 100% 的可靠性。與任何其他卡一樣，所有輸入和輸出都將單獨驗證其功能。

因此，每個渠道都經過單獨驗證。根據電路板的不同，我們會進行負載測試以確保電路板的適當穩定性。

電路板處理。

IS200VTURH1B 是一個靜電敏感板。
