零件號：IS215VCMIH2B

制造商：通用電氣

制造國：美國

產品類型：VME總線主控制器

系列：Mark VI

可用性：有貨

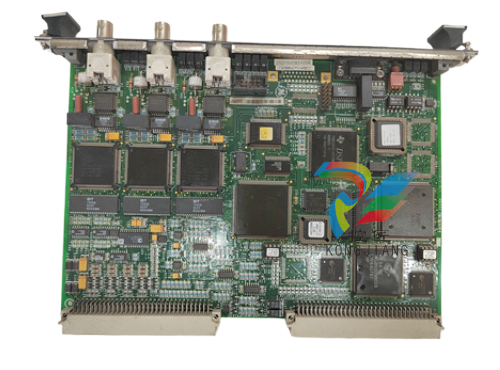

IS215VCMIH2B 是通用電氣制造的 VME 通信接口卡，是用于燃?xì)廨啓C(jī)控制系統的 Mark VI 系列的一部分。

VME 總線主控制器 (VCMI) 板用作控制器和 I/O 板之間的通信接口，以及與 IONet 系統控制網絡的通信接口。

VCMI 還充當控制和 I/O 機架中的 VME 總線主控器，管理機架中所有電路板及其相關端子板的 ID。

通過 J301 背板連接器，VCMI 卡接收有關電源狀態的模擬和數字反饋。

VCMI 板有兩個版本：VCMIH1 和 VCMIH2.該板在前面板上有四個端口連接。

包括 3 個 IONet 連接器和 1 個串行端口。每個 IONet 連接器上方有三個 LED 指示燈。

“TX”、“RX” 和 “CD” 是它們上的標簽。該板還包含四個標記為 1、2、4 和 8 的 LED，以及標記為 Run/Fail/Status 的 LED 指示(位于按鈕復位開關上方)。

面板使用螺釘連接到主板。

IS215VCMIH2B 的特點

板型： 6U 高 VME 板，寬度為 0.787 英寸

處理器：TMS320C32 是德州儀器 (TI) 的 32 位數字信號處理器。

記憶

32 KB 雙端口內存，采用 32 位傳輸配置

256k x 32 個 SRAM

512k x 8-VCMIH B;4096K x 8-VCMIH C 閃存

通信

H1 版本 - 10 Mb/s，1 個 IONet 10Base2 以太網端口，BNC 連接器

H2 版本 - 3 個 IONet 10Base2 以太網端口，BNC 連接，10 Mbits/sec

VME 總線塊的傳輸：1 個 RS-232C 串行端口，帶 D 型插頭連接器和 9600 波特率(僅限)

幀率 （FR）：TMR 20 ms、80 ms 取決于應用，單工 10 ms (100 Hz) TMR 40 ms (25 Hz)

診斷：對 5 V、12 V、15 V 和 28 V 的內部電源總線進行監控和報警。

除了設置為 5.5% 的 28 V 電源外，警報設置是可定制的，通常設置為 3.5%。

附圖顯示了使用具有本地和遠程 I/O 的 VCMI 的三種單工系統設置。每個 I/O 機架都有自己的 VCMI 板，許多 I/O 機架都可以連接到 IONet。

如隨附圖片的下半部分所示，VCMI 上的第二個 IONet 端口可用作并行 IONet，以提高需要低延遲的應用程序的數據吞吐量。
