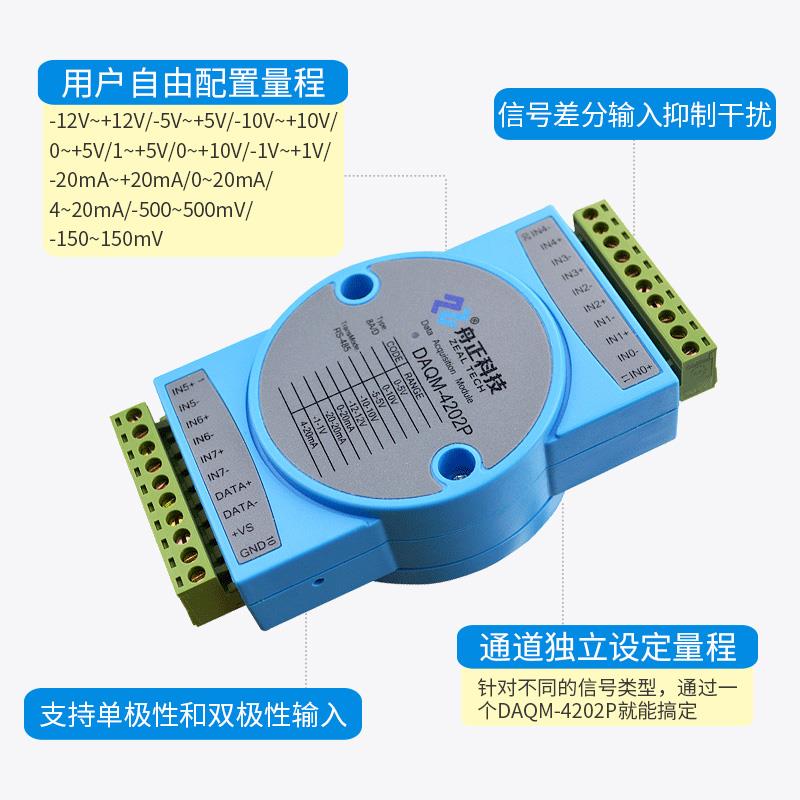

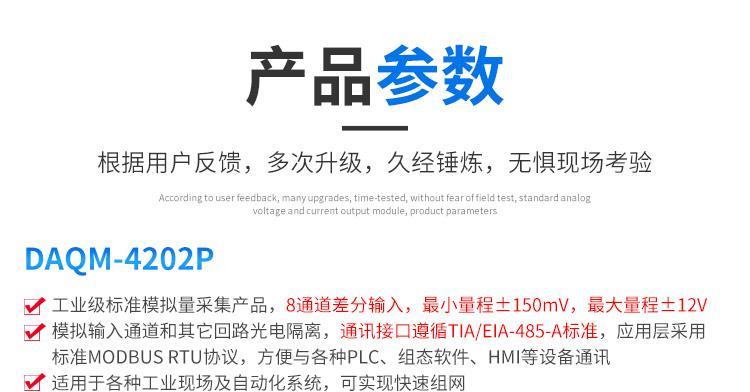

DAQM-4202P 是一款工業級標準模擬量采集產品，8 通道差分輸入，量程范圍?150mV至?12V，所有通道可以單獨設置量程。模擬輸入通道和其它回路光電隔離，通訊接口遵循 TIA/EIA-485-A 標準，應用層采用標準 MODBUS RTU 協議，方便與各種 PLC、組態軟件、HMI 等設備通訊，產品工作溫度范圍-40~85 攝氏度，適用于各種工業現場及自動化系統，可實現快速組網，構建基于工業現場總線的分布式數據采集系統。

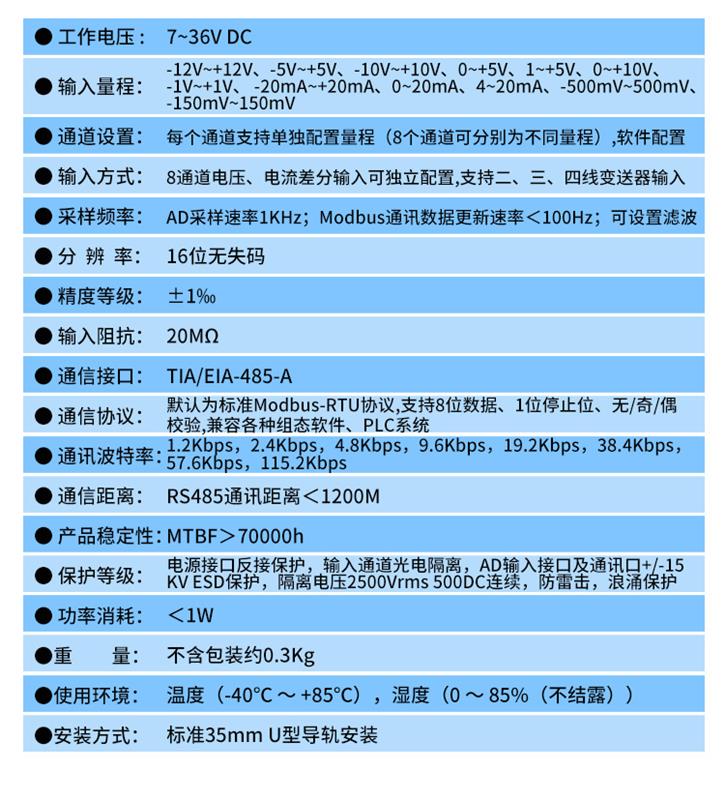

工作電壓7~30V DC

輸入量程-12V~ 12V、-5V~ 5V、-10V~ 10V、0~ 5V、0~ 2.5V、1~ 5V 、0~ 10V 、-1V~ 1V、 -20mA~ 20mA 、0~20mA、4~20mA、-500mV~500mV、-150mV~150mV；

通道設置每個通道支持單獨配置量程（8 個通道可分別為不同量程），軟件配置

輸入方式8 通道電壓、電流差分輸入可獨立配置，支持二、三、四線變送器輸入

采樣頻率AD 采樣速率 1KHz；Modbus 通訊數據更新速率<；100Hz；可設置濾波

分 辨 率16 位無失碼

精度等級優于 0.1%

輸入阻抗電壓時 20MΩ，電流 250Ω

通信接口TIA/EIA-485-A

通信協議默認為標準 Modbus-RTU 協議支持 8 位數據、1 位停止位、無/奇/偶校驗兼容各種組態軟件、PLC 系統

通訊波特率1.2Kbps，2.4Kbps，4.8Kbps，9.6Kbps，19.2Kbps，38.4Kbps，57.6Kbps，115.2Kbps

通信距離RS485 通訊距離＜1200M

產品穩定性MTBF >； 70000h

保護等級電源接口反接保護，輸入通道光電隔離，AD 輸入接口及通訊口 /-15KV ESD 保護，隔離電壓 2500Vrms 500DC 連續，防雷擊，浪涌保護

功率消耗<；1W
