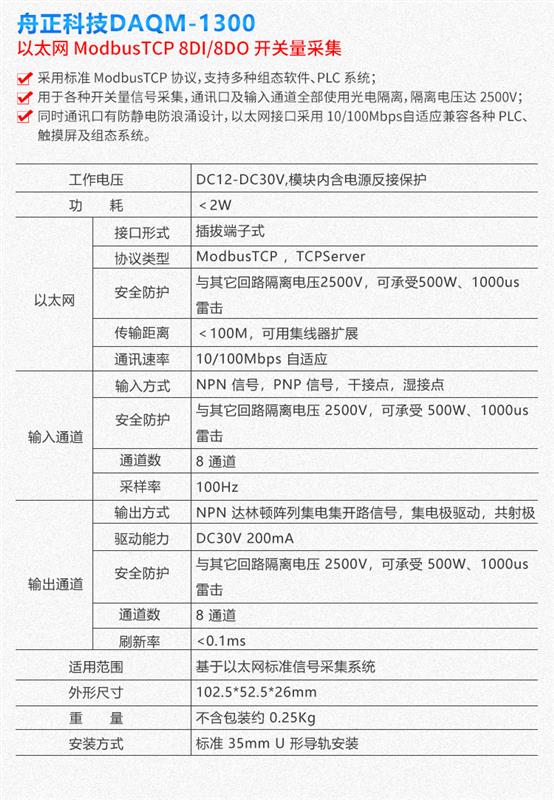

DAQM-1300 采用標準 ModbusTCP 協議，支持多種組態軟件、PLC 系統。用于各種開關量信號采集。產品工作電壓 DC9-36V，標準 35mm U 型導軌安裝，通訊口及輸入通道全部使用光電隔離，隔離電壓達 2500V，同時通訊口有防靜電防浪涌設計，以太網接口采用 10/100Mbps 自適應兼容各種PLC、觸摸屏及組態系統。

工作電壓DC9-DC36V，模塊內含電源反接保護

功耗＜2W

以太網

接口形式插拔端子式

協議類型ModbusTCP ，TCPServer

安全防護與其它回路隔離電壓 2500V，可承受 500W、1000us 雷擊

傳輸距離＜100M，可用集線器擴展

通訊速率10/100Mbps 自適應

RS485(選配)

協議ModbusRTU

數據格式支持 8 位數據、1 位停止位、無/奇/偶校驗三種數據格式

波 特 率1200bps，2400bps，4800bps，9600bps，19200 bps，38400bps，57600bps，115200bps

保護等級ESD 2KV

輸入通道

輸入方式NPN 信號，PNP 信號，干接點，濕接點

安全防護與其它回路隔離電壓 2500V，可承受 500W、1000us 雷擊

通 ；道 數8 通道

采 樣 率100Hz

輸出通道

輸出方式NPN 達林頓陣列集電集開路信號，集電極驅動，共射極

驅動能力DC30V 200mA

安全防護與其它回路隔離電壓 2500V，可承受 500W、1000us 雷擊

通 道 數8 通道

刷 新 率<；0.1ms

適用范圍基于以太網標準信號采集系統
