供應

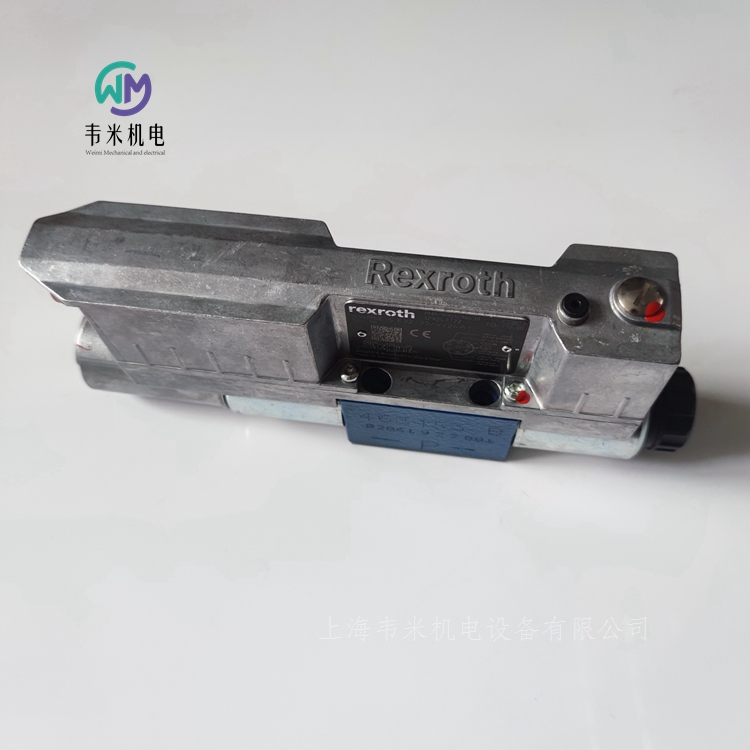

REXROTH比例閥4WREE6E32-30/V/24A1，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，現貨庫存，價格實惠；熱誠歡迎新老客戶咨詢購買！

力士樂REXROTH帶電氣位置反饋和集成電子元件 (OBE) 的直動式比例方向閥
4WREE6
規格 6
組件系列 3X
大工作壓力 350 bar
大流量 80 l/min
額定流量 (Δp = 10 bar) 4 … 32 l/min
2 位 4 通或 3 位 4 通結構
用于底板安裝
油口安裝面符合 ISO 4401-03-02-0-05
調整體積流量的方向和大小
通過帶對中螺紋的比例線圈進行起動
彈簧定中的控制滑板
帶電壓或電流輸入（"A1" 或 "F1"）的集成控制電子元件 (OBE)
4WREE 型號的閥門是帶電氣位置反饋和集成電子元件 (OBE) 的直動式比例方向閥。
設置
閥門的基本構成包括：
帶連接面的殼體
帶有壓縮彈簧與彈簧座的控制閥芯
帶對中螺紋的線圈
位置傳感器
集成電子元件
可通過橡膠塞進行電氣零電位調節
功能
線圈斷電后，通過彈簧座之間的壓縮彈簧使控制閥芯保持在中心位置
通過控制比例線圈（例如線圈 "b" ）對控制閥芯進行直動式操作
將控制閥芯與電氣輸入信號成比例地向左移動
這樣將通過具有漸進流量特性的節流橫截面，打開從 P 到 A 及從 B 到 T 的連接
在斷電狀態下，線圈的復位彈簧使得控制閥芯 (2) 保持在機械中心位置。使用 "V" 型閥芯機能的控制閥芯時，此位置與液壓中心位置不對應！電動閥控制環關閉時，控制閥芯將位于液壓中心位置。
帶 2 個閥芯位置的閥門（型號 "4WREE…A…"）
基本上，此型號閥的功能與帶三個閥芯位置的閥門功能相對應。但是，這兩個閥芯位置閥僅配有線圈 "a" 。其配有螺堵來代替第二個比例線圈。
OBE 中的壓力補償元件 "-967"
為了防止集成電子元件 (OBE) 殼體中形成冷凝水，可以使用電子元件保護膜 (11)。
建議用于空氣濕度高且周期溫度變化明顯的外部工業標準條件（例如室外）。
注意：
由于設計原理方面的原因，閥門難免會存在內部泄漏，且泄漏量會隨著使用壽命的延長而增加。
不得讓油箱管路排空運行。在相應的安裝條件下，必須安裝一個預載閥（預載壓力約為 2 bar）。
PG 裝配件不得打開。
產品選型示例：
4WREE6E16-30/V/24A1
4→4 個主油口
WRE→比例換向閥，直動式，帶電子位置反饋
E→帶集成電子元件 (OBE)
6→通徑6
E1→機能符號
16→16 l/min（4 l/min，8 l/min，32 l/min）
30→組件系列 30 … 39 (30 … 39：安裝和連接尺寸不變）
V→FKM 密封件（M=NBR 密封件）
24→直流電壓 24 V
A1→控制值輸入 ?10 V（F1=控制值輸入 4 ... 20 mA）
型號  4WREE
規格  6
重量
帶兩個線圈的閥  2.6kg
帶一個線圈的閥  2.1kg
安裝位置  任意位置，好為水平
周?chē)鷾囟确秶?nbsp; -20 … 60?C
存儲溫度范圍含 UV 防護  5 … 40?C
運輸溫度范圍  -30 … 80?C
長存儲時間  1年（如果遵循存儲條件；請參閱操作說明 07600-B）
正弦試驗，符合 DIN EN 60068-2-6  10 ... 2000 Hz/大 10 g/10 個周期/3 個軸
噪音測試符合 DIN EN 60068-2-64  20 ... 2000 Hz/10 gRMS/30 g 峰值/30 分鐘/3 個軸
運輸沖擊符合 DIN EN 60068-2-27  15 g/11 ms/3 沖擊/3 個軸
沖擊試驗符合 DIN EN 60068-2-27  15 g/11 ms/1000 次沖擊/3 個軸
大相對濕度  95%
高表面溫度  150?C
MTTFD 值符合 EN ISO 13849  150年
符合性
- CE，符合 EMC 指令 2014/30/EU；根據 EN61000-6-2 和 EN61000-6-3 測試
- RoHS 指令 2015/65/EU
- REACH 條例 (EC) 編號 1907/2006
環境兼容性氣候  環境監測符合 EN 60068-2
液壓
規格   6
大工作壓力
接口 P  350bar
Anschluss A  350bar
油口 B  350bar
接口 T  210bar
建議大流量  80l/min
額定流量 (Δp = 10 bar)  4l/min；8l/min；16l/min；32l/min
液壓油  HL, HLP, HLPD, HVLP, HVLPD
液壓油允許溫度范圍  -20 … 70?C（-40 … 50?C）
允許粘度范圍  20 … 380mm?/s（30 … 46mm?/s）
液壓油的大允許污染度，符合 ISO 4406 (c) 規定的清潔度等級  等級 20/18/15
電氣，集成電子元件 (OBE)
電壓類型  直流電壓
電源
公稱電壓  24VDC
下限  19V
上限  36V
大剩余波紋度  2.5Vpp
放大器的電流消耗
大  < 2A
脈沖電流  3A
電磁線圈的電阻
20 ?C 時的低溫值  2.65Ω
大高溫值  4.05Ω
占空比  100%
高線圈溫度  150?C
符合 EN 60529 的閥防護  IP65（如果使用的是適合且正確安裝的連接插頭。）
電磁兼容性 (EMC)  抗擾 prEN 50082-2；干擾發射 EN 50081-1
德國力士樂REXROTH比例閥物料號和型號：
R901496427 4WREE6E16-30/V/24A1
R901496430 4WREE6E32-30/V/24A1
R901496451 4WREE6W1-16-30/V/24F1
R901497575 4WREE6WA16-30/V/24A1

力士樂REXROTH用于比例壓力閥和比例流量控制閥的閥放大器
VT-VSPA1(K)-1-1X
R900033823 VT-VSPA1-1-11
R900033823 VT-VSPA1-1-12
組件系列 1X
模擬，歐洲板卡格式
適用閥門：:
DBEP 6(A/B) ...1X、
DBE(M) 10 ...5X、DBE(M) 20 ...5X、DBE(M) 30 ...3X、
(Z)DBE 6...1X、
DRE(M) 10 ...5X、DRE(M) 25 ...5X、
DRE(M) 32 ...4X、
ZDRE 10 VP ...1X
差分輸入，可從電壓輸入轉換到電流輸入
附加控制值輸入 0 至 9 V
斜坡發生器，可分別針對向上和向下方向進行調節
定時功率輸出級
"準備就緒"消息（僅限帶有 LED 顯示的 VT-VSPA1K-1 型號）
電源的反向極性保護
4 至 20 mA 電流輸入的電纜中斷檢測
線圈導線的短路保護
線圈導線的電纜中斷檢測
借助供電設備的 9 V 調節電壓，可直接或通過外部控制值電位計來控制值輸入 1 處的控制值電壓。


力士樂REXROTH用于比例壓力閥和比例流量控制閥的閥放大器
VT-VSPA1-2
R900782310 VT-VSPA1-2-10/V0/0
組件系列 1X
模擬，歐洲板卡格式
適用閥門：
DBET-6X、DBEM...7X
特點
差分輸入（0 ... 10 V）
電流輸入（4 ... 20 mA）
可分別調節"上/下"斜坡時間的斜坡發生器
外部斜坡時間預設值
選通輸入
定時功率輸出級
"準備就緒"消息
電源電壓的反向極性保護
短路保護和線圈導線的電纜斷連檢測
供電設備
放大器隨附了帶接通電流限制器的供電設備。此設備提供了所有內部所需的正和負電源電壓。
控制值啟用
可以調用四個控制值啟用 "w1" 至 "w4"。外部電壓（控制值 1 至 4）通過電壓輸出 10 V 直接進行定義，或通過外部電位計進行定義。如果這些控制值輸入直接連接至調節電壓，則使用電位計 "w1" 至 "w4" 設置控制值。使用外部電位計時，內部電位計將用作衰減器或限制器。
在同一時刻，只能操作一個啟用。如果同時操作了幾個啟用，啟用 "w1" 優先權低，啟用 "w4" 優先權高。激活的啟用通過黃色 LED 進行指示。
使能功能
使能功能可啟用功率輸出級并將內部控制值信號前饋到斜坡發生器。使能信號通過 LED 進行指示。如果連接釋放（通過 24 V 輸入或跳線 J1），則內部控制值（無論哪類控制值規格）會按所設置的斜坡時間發生變化。這樣，受控閥不會突然打開。
斜坡發生器
斜坡發生器限制控制輸出上升。下游限幅器不會延長或縮短斜坡時間。斜坡時間可通過跳線 J3 以 10 為乘數進行更改。



力士樂REXROTH用于比例方向閥和比例壓力閥的閥放大器
VT-VSPA2-1-2X
R901002090 VT-VSPA2-1-21/V0/T1
組件系列 2X
模擬，歐洲板卡格式
用于閥：
4WRA...-2X
4WRZ...-7X
3DREP6...-2X
模擬放大器板卡VT-VSPA2-1-2X/… 類型
→適用于控制 4WRA 類型，標稱尺寸 6 和 10…2X，WRZ…7X 與 3DREP…2X 的閥
→裝配在歐洲格式 100 x 160 mm 結構形式的印制板中，適合安裝在機架中
→控制值輸入：差動輸入 ? 10 V；四個控制值輸入， 啟動電壓為 ?10 V；電流輸入 4 至 20 mA
→通過 24V 輸入或跳線改變內部控制值信號極性
→通過相位識別（24V 輸入）或斜坡時間啟動（24V 輸入）
選擇斜坡時間（選項 T5）
→通過跳線切換斜坡時間范圍
→通過可分別調節的步長和大值進行特性曲線校正
→選通輸入
→“斜坡開/關” 輸入
→輸出信號“ 預備狀態”
→可通斷的測量插口（選項 T5）
→電源電壓的極性保護
→電源帶交流/直流轉換器，不帶提高零點
注意:
將放大器板卡 VT-VSPA2-1-2X 作為 VT 3000-3X、VT 3006-3X、VT 3013-3X、VT3014-3X、VT 3017-3X、VT 3018-3X、VT 3026-3X、VT-VSPA2-1-1X/... 或 VT-VSPA2-50-1X/… 的替代使用時，要遵守補充信息 30110-Z中提供的有關配置和設置的注意事項。




力士樂REXROTH直動式減壓閥
DR6DP
規格 6
組件系列 5X
大工作壓力 35 bar
大流量 60 l/min
R900472470 DR6DP2-5X/25YM
用于底板安裝
油口安裝面，符合 ISO 440-03-02-0-05（帶或不帶定位孔）
5 檔壓力
4 個可選調整類型：
旋鈕
六角螺紋銷和保護帽
帶刻度可鎖定旋鈕
帶刻度旋鈕
單向閥，可選
防腐蝕設計
DR 6 DP 型閥門是三通式直動減壓閥，即配有次級回路壓力限制。
它可以用于降低系統壓力。通過調整類型設置次級壓力調整。
閥門在初始位置為打開狀態。液壓油可以順暢地從通道 P 流向通道 A。同時，通道 A 內的壓力通過閥芯端面上的控制線路由壓縮彈簧來控制。如果通道 A 內的壓力通過壓縮彈簧上設置的值提高，控制閥芯進入調整位置并保持通道 A 內的壓力恒定。
信號和先導油由內部通過控制線路從通道 A 輸出。
如果通道 A 內的壓力在執行器上外部力的作用下繼續提高，會將控制閥芯繼續推向壓縮彈簧。
由此，通道 A 會通過控制閥芯上的控制邊與通道 T(Y) 相連。流入容器內的液壓油過多，導致壓力僅可稍微提高。
漏油始終由外部通過通道 T(Y) 排出彈簧腔。
為了能夠順利從通道 A 流回通道 P，可以選擇安裝一個單向閥。
通過壓力計接口可以控制次級壓力。

力士樂REXROTH直動式減壓閥
ZDR6D
規格 6
組件系列 4X
大工作壓力 350 bar
大流量 50 l/min
疊加閥
油口安裝面，符合 ISO 440-03-02-0-05（帶或不帶定位孔）
4 個壓力等級
4 個可選調整類型：
旋鈕
六角螺紋銷和保護帽
帶刻度可鎖定旋鈕
帶刻度旋鈕
通道 A、B 或 P 中減壓
單向閥，可選（僅限型號“A”）
防腐蝕設計
ZDR 型閥是一種采用疊加閥板設計的直動式減壓閥，可限制次級油路的壓力。用于降低系統壓力。
減壓閥主要由殼體、控制閥芯、壓縮彈簧、調整類型和可選單向閥組成。
通過調整類型設置次級壓力。
型號“A”
在初始位置時閥門處于打開狀態。液壓油可以不受限制地從通道 A 流向通道 A。同時，通道 A 中的壓力通過控制油路 作用于與壓縮彈簧相對的柱塞表面。如果通道 A 中的壓力超過在壓縮彈簧處設定的值，則控制閥芯將被推離壓縮彈簧并移動到控制位置，從而使通道 A 中的調定壓力保持恒定。
通過控制油路 從通道A2內部提供控制信號和先導油。
當通道 A 中的壓力因作用于執行機構的外力而繼續增加時，壓力將迫使控制閥芯更加遠離壓縮彈簧。
這樣，通道 A 將經由控制閥芯上的控制邊和殼體與油箱相連接。大量液壓油將流回油箱，因此壓力將不再增加。
彈簧腔 的泄漏油總是經由孔流入通道 T (Y) 實現外部排出。
壓力計連接用于控制閥的次級壓力。
單向閥可用于實現從通道 A 至 A 的自由回流，但僅限于型號“A”。
型號“P”和“B”
對于型號“P”，減壓可在通道 P 內實現。通過從通道 P 內部提供控制信號和先導油。
對于型號“B”，通道 P 中的壓力降低，但先導油可從通道 B 中獲得。
注意事項：
如果方向閥處于閥芯位置 P 至 A，則通道 B 中的壓力不得超過設置的次級壓力。否則，通道 A 中會出現減壓現象。

REXROTH比例閥4WREE6E32-30/V/24A1
