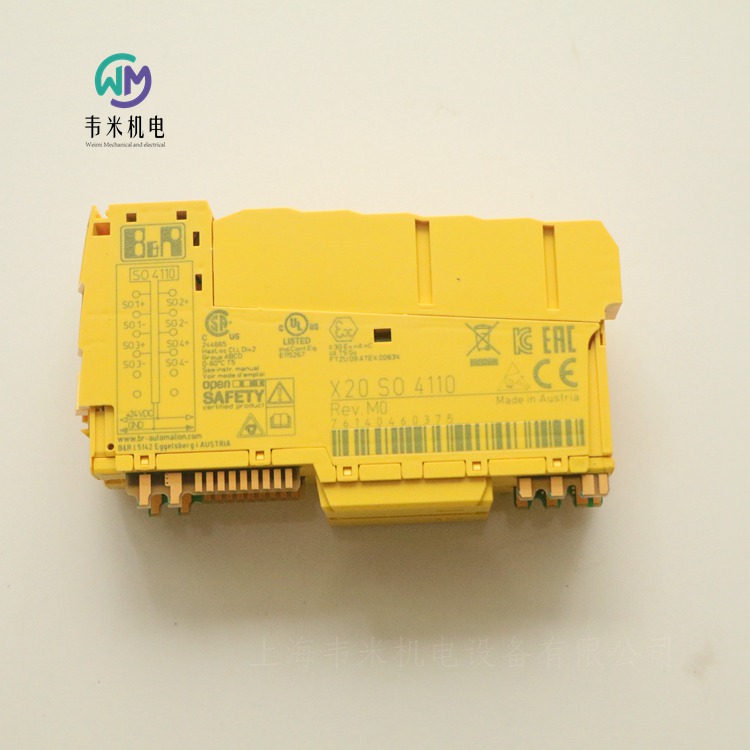

貝加萊B&R數字量輸出模塊X20SO4110，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，現貨庫存，價格實惠；熱誠歡迎新老客戶咨詢購買！

貝加萊數字量輸出模塊
物料號:
X20SO4110
描述:
4個0.5安的安全數字輸出
源電路
輸出類型A
電流監測
開路檢測
集成輸出保護
該模塊配備了4個安全數字輸出。標稱輸出電流為0.5 A。
該模塊可用于控制PL e或SIL 3以下安全相關應用中的執行機構。
輸出是使用半導體技術設計的，因此安全相關特性不取決于操作周期的數量。“高側低側”變體（輸出類型A）僅限于沒有參考電勢的執行機構（例如繼電器、閥門）。A型輸出具有與安全相關的優點，因為在所有錯誤情況下，致動器的連接電纜都可以切斷。當發生網絡錯誤時，安全的數字輸出通道提供防止自動重啟的保護，還使用電流測量進行開路檢測。
此模塊是為X20 12引腳接線板設計的。
簡短描述
I/O模塊4個安全的A類數字輸出，帶電流監測，24 VDC，0.5 A，OSSD<500?s
一般信息
B&R ID代碼0x1DBE
系統要求
Automation Studio 3.0.71或更高版本
Automation Runtime 2.95或更高版本
SafeDESIGNER 2.58或更高版本
安全版本1.1或更高版本
mapp技術包mapp安全5.7.0或更高版本
每個通道的狀態指示器I/O功能、操作狀態、模塊狀態
Diagnostics
模塊運行/錯誤是，使用LED狀態指示燈和軟件
輸出是，使用LED狀態指示器和軟件
停電模式
示波器模塊
功能模塊功能
獨立模式否
最大I/O循環時間800?s
功耗
總線0.25 W
內部I/O 1.3 W
致動器引起的額外功耗（電阻式）[W]0.24
電氣隔離
通道-總線是
通道-通道號
認證
CE是
UKCA是
功能安全cULus FSPC E361559
能源和工業系統
功能安全認證
ANSI UL 1998:2013
功能安全IEC 61508:2010，SIL 3
EN 62061:2005/A2:2015，SIL 3
EN ISO 13849-1:2015，類別。4/PL e
IEC 61511:2004，SIL 3
功能安全EN 50156-1:2004
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（參見X20用戶手冊）
FTZ?09 ATEX 0083X
UL cULus E115267
工業控制設備
HazLoc cCSA us 244665
過程控制設備
用于危險場所
I級，2區，ABCD組，T5
DNV溫度：A（0至45?C）
濕度：B（高達100%）
振動：A（0.7 g）
EMC:B（橋梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC21B
溫度：5-45?C
振動：0.7 g
EMC：橋梁和露天甲板
EAC是
KC是
安全特性
EN ISO 13849-1:2015
類別類別。3如果參數“Disable OSSD=Yes-Warning”，
貓4如果參數“禁用OSSD=否”
PL PL d如果參數“Disable OSSD=Yes-Warning”，
PL e如果參數“Disable OSSD=No”
DC>60%，如果參數“禁用OSSD=是-警告”，
>如果參數“Disable OSSD=No”，則為94%
任務時間最大值。20年
IEC 61508:2010，
IEC 61511:2004，
EN 62061:2013
SIL CL SIL 2，如果參數“禁用OSSD=是-警告”，
SIL 3，如果參數“禁用OSSD=否”
如果參數“禁用OSSD=是-警告”，則SFF>60%，
>如果參數“Disable OSSD=No”，則為90%
PFH/PFHd
openSAFETY有線可忽略
openSAFETY無線<1*10-14*每小時openSAFETY數據包數
驗證試驗間隔（PT）20年
安全數字輸出
EN ISO 13849-1:2015
如果參數“Disable OSSD=Yes-Warning”，則每通道100年MTTFD，
2500年，如果參數“禁用OSSD=否”
IEC 61508:2010，
IEC 61511:2004，
EN 62061:2013
每個通道的PFH/PFHd<5*10-8if參數“Disable OSSD=Yes-Warning”，
<1*10-10if參數“Disable OSSD=No”
每個通道的PFD<1*10-3，如果參數“禁用OSSD=是-警告”，
<2*10-5如果參數“禁用OSSD=否”
I/O電源
標稱電壓24 VDC
電壓范圍24 VDC-15%/ 20%
綜合保護反極性保護
安全數字輸出
數量4
變體FET，1x正開關，1x負開關，A型，輸出電平可讀，開路檢測
標稱電壓24 VDC
標稱輸出電流0.5 A
總標稱電流2 A
輸出保護參見“輸出通道的涌入電流行為”一節。
關閉感應負載時的制動電壓最大值。90伏直流電
開路檢測通過內部電流測量，
輸出電流<10 mA：信號“CurrentOK”=FALSE，
輸出電流10至50 mA：信號“CurrentOK”=未定義，
輸出電流>50 mA：信號“CurrentOK”=TRUE
錯誤檢測時間1秒
通道和母線之間的絕緣電壓500 V
峰值短路電流參見“輸出通道的涌入電流行為”一節。
輸出關閉時的泄漏電流<10?A
RDS（開）240米?
開關電壓I/O電源減去RDS引起的電壓降（打開）
最大開關頻率參見“輸出通道的涌入電流行為”一節。
測試脈沖長度最大值。500?s
兩個測試脈沖之間的時間最小值。49.5毫秒
最大電容負載100 nF
操作條件
安裝方向
水平是
垂直是
安裝高程高于海平面0至2000m，無限制
防護等級符合EN 60529 IP20
環境條件
溫度
活動
水平安裝方向0至60?C
垂直安裝方向0至50?C
減額—參見“減額”一節。
儲存-40至85?C
運輸-40至85?C
相對濕度
運行5%至95%，無冷凝
儲存5%至95%，非冷凝
輸送5%至95%，無冷凝
機械性能
注：單獨訂購1x安全鍵接線板。
單獨訂購1x安全鍵控總線模塊。
節距25 0.2mm
