力士樂電液換向閥H-4WEH25E68/6EG24N9ES2K4/B10D3，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝正品，價格實惠；熱誠歡迎新老客戶咨詢購買！

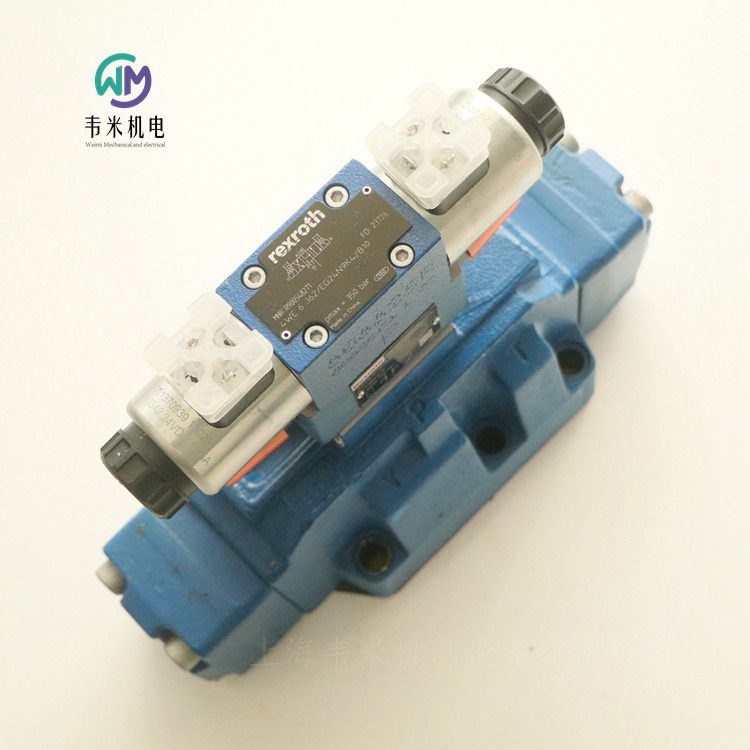

力士樂REXROTH電磁液換向閥H-4WEH25E6X/6EG24N9ES2K4/B10D3
R900719057 H-4WEH25E68/6EG24N9ES2K4/B10D3
標稱尺寸25，符號E，帶磁鐵的電動，24 V DC
高功率范圍的工業液壓閥。根據液壓符號可靠切換油流向
內部控制供油，外部控制回油
滑閥
先導式
產品特性
連接類型 ISO 4401-08-08-05
壓力[bar] 350
體積流量[l/min] 700
活塞符號 符號E
控件 磁性驅動
連接類型 板式結構
標稱尺寸 25
操作類型 帶磁性驅動
連接數 4.
開關位置數量 3.
電源電壓 24伏直流電
電氣插頭 設備插頭3針（2 PE）
電氣連接說明 符合EN 175301-803的裝置插頭3針（2 PE）
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg]19.300

博世力士樂的換向閥可切換流動方向，從而切換液壓驅動器的運動或旋轉方向。通過相應的轉換符號來釋放或阻塞所需線路。
力士樂REXROTH液壓提升換向閥 M-3SEW10U1X/420MG24N9K4
R900075563 M-3SEW10U16/420MG24N9K4
標稱尺寸 10，符號 U，電磁操作，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向。
座閥
直動式
連接圖 ISO 4401-05-04-0-05
大壓力 [bar] 420
大體積流量 [l/min] 40
活塞符號 符號 U
連接類型 板式結構
標稱尺寸 10
驅動類型 帶電磁操作
連接數 3
開關位置數 2
電源電壓 24 VDC
電插頭 3 針設備插頭 (2 PE)
電氣連接說明 3 針設備連接器 (2 PE)，符合 EN 175301-803
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 2.08

博世力士樂的換向閥可切換流動方向，從而切換液壓驅動器的運動或旋轉方向。通過相應的轉換符號來釋放或阻塞所需線路。
力士樂REXROTH液壓提升換向閥 M-3SEW10C1X/420MG24N9K4
R900075565
標稱尺寸 10，符號 C，電磁操作，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向。
座閥
直動式
連接圖 ISO 4401-05-04-0-05
大壓力 [bar] 420
大體積流量 [l/min] 40
油路符號 符號 C
連接類型 板式結構
標稱尺寸 10
驅動類型 帶電磁操作
連接數 3
開關位置數 2
電源電壓 24 VDC
電插頭 3 針設備插頭 (2 PE)
電氣連接說明 3 針設備連接器 (2 PE)，符合 EN 175301-803
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 2.09

力士樂REXROTH液壓-電氣柱塞式壓力開關
HED 8 -2X
組件系列 2X
大工作壓力 630 bar
壓力等級 50、100、200、350 和 630 bar
UL 組件，CCC 認證
重量：0.8kg
安裝位置：任意
環境溫度范圍（NBR 密封件）：-25 … 50℃
環境溫度范圍（FKM 密封件）：-20 … 50℃
環境溫度范圍（低溫密封件）：-40 … 50℃
正弦試驗：DIN EN 60068-2-6:1996-05：10…2000 Hz / 大 10 g / 10 倍周期
運輸沖擊：DIN EN 60068-2-27:1995-03：15 g / 11 ms
沖擊測試：DIN EN 60068-2-29:1995-03：25 g / 6 ms
噪音測試：DIN EN 60068-2-64:1996-05:20…2000 Hz / 10 g RMS / 30 min
符合性/證書：
CE：
DIN EN 61058-1: 2002 / A2: 2008
DIN EN 60947-1: 2007 / A1: 2011
DIN EN 60947-5-1: 2004 / A1: 2009
DIN EN 60529: 1991 / A2: 2013
UL：UL 508 第 17 版，文件編號：E223220（高 350 bar）
CCC：GB14048.5-2008
RoHS：符合歐盟指令 2011/65/EU
液壓油溫度范圍（NBR 密封件）：-25 … 80℃
液壓油溫度范圍（FKM 密封件）：-20 … 80℃
液壓油溫度范圍（低溫密封件）：-40 … 80℃
粘度范圍：10 … 800mm?/s
加載次數：≥ 5 百萬
帶連接器“K14”：EN 175301-803，3 極 PE
防護等級符合 EN 60529 標準：IP65（已安裝并固定連接插頭）
帶連接器“K35”：IEC 61076-2-101，M12 x 1，A 編碼，4 極
防護等級符合 EN 60529 標準：IP67，已安裝和裝配連接插頭
大切換頻率：7200 1/h
轉換度（重復精度）：< 調定壓力的 1 %
開關：符合 VDE 0630-1/DIN EN 61058-1
轉換電阻：< 50mΩ
特點：
用于底板安裝/管道安裝
用于法蘭連接，符合 ISO 16873
作為垂直疊加元件，與疊加閥板相連接，符合 ISO 4401
5 檔壓力
4 種調整類型：
– 帶或不帶保護帽的主軸
– 帶刻度的主軸，帶或不帶保護帽
– 帶刻度旋鈕
– 帶刻度可鎖定旋鈕
電氣連接
– 帶設計 A 閥插頭（大型方形連接器）
– 帶 M12 x 1 連接器
帶常閉/常開觸點功能的微動開關
電流零電位轉換（從 1 mA 到 2 A）
壓力范圍經過 UL 認證，高達 350 bar
HED 8 類型的液壓-電氣壓力開關是柱塞式壓力開關。它們的基本構成是殼體、帶柱塞的安裝套件、壓縮彈簧、調節元件和微動開關。
如果要監測的壓力低于調定壓力，則操作微動開關。要監測的壓力通過節流孔傳到柱塞。柱塞受彈簧座支持并克服壓縮彈簧不斷變化的作用力。彈簧座將柱塞的運動傳輸?shù)轿娱_關，并在達到調定壓力時釋放后者的壓力。這會打開或關閉電路，具體取決于電路設置。彈簧座的機械前擋塊在壓力突然降低和過壓的情況下，可保護微動開關免于受到機械損傷，并防止壓縮彈簧的固態壓縮。
注意：
要延長使用壽命，安裝壓力開關時應確保振動較小，使其免于受到液壓沖擊。
德國力士樂REXROTH壓力繼電器訂貨號和型號：
R901107394 HED8OH-20/50K14KW
R901099808 HED8OH-20/200K14
R901107369 HED8OH-20/200K14KW
R901101640 HED8OH-20/350K14
R901106509 HED8OP-20/100K14S
R901102747 HED8OP-20/100K14
R901107370 HED8OP-20/100K14KW
R901107790 HED8OP-20/100K14AS
R901102721 HED8OP-20/200K14
R901108018 HED8OP-20/200K14KW
R901106453 HED8OP-20/350K14
R901107914 HED8OP-20/350K14KS
R901102349 HED8OH-20/50K14
R901107086 HED8OH-20/50K14AS
R901102706 HED8OA-20/100K14
R901106262 HED8OA-20/100K14AS
R901095551 HED8OA-20/100K14KS
R901106448 HED8OA-20/200K14KW
R901102716 HED8OA-20/350K14KW
R901107915 HED8OA-20/630K14S
R901102360 HED8OH-20/100K14
R901107122 HED8OH-20/100K14KW
R901102706 HED8OA-2X/100K14
R901094159 HED8OA-2X/100K14KW
R901101698 HED8OA-2X/50K14
R901102710 HED8OA-2X/350K14
R901102711 HED8OA-2X/100K14S
R901102708 HED8OA-2X/200K14
R901106448 HED8OA-2X/200K14KW
R901102747 HED8OP-2X/100K14
R901107370 HED8OP-2X/100K14KW
R901107083 HED8OP-2X/50K14
R901106453 HED8OP-2X/350K14
R901107129 HED8OP-2X/350K14KW
R901091138 HED8OP-2X/350K14AS
R901102721 HED8OP-2X/200K14
R901108018 HED8OP-2X/200K14KW
R901107095 HED8OH-2X/350K14KW
R901099789 HED8OH-2X/200K14V
R901102349 HED8OH-2X/50K14
R901107086 HED8OH-2X/50K14AS
R901099808 HED8OH-2X/200K14
R901107369 HED8OH-2X/200K14KW
R901101640 HED8OH-2X/350K14
R901102360 HED8OH-2X/100K14
R901107122 HED8OH-2X/100K14KW

力士樂REXROTH壓力繼電器HED8OH-2X/50K14
壓力開關R901102349 HED8OH-20/50K14
50 bar，帶 NC/NO 功能的微動開關，設備插頭 DIN EN 175301-803（大方形插頭）
電流從1 mA到2.0 A的無電勢切換。小滯后，取決于設置的切換點。高重復性<設定壓力的1%
六角形
活塞壓力開關
具有打開/關閉功能的微動開關
無電纜盒，裝置插頭DIN EN 175301-803
帶NBR密封
產品特性
連接圖像 法蘭連接（ISO 16873）
產品系列 HED 8
壓力[bar] 50
連接類型 法蘭連接
輸出信號 具有打開/關閉功能的微動開關
電源電壓 12…250伏交流/直流
電氣插頭 設備插頭4針（3?PE）
電氣連接說明 設備插頭4針（3?PE），符合EN 175301-803
符合性說明 CE符合低壓指令2014/35/EU
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD
密封 NBR
重量[kg] 0.56



力士樂REXROTH壓力開關HED 8 OP-2X/350K14
壓力繼電器R901106453 HED8OP-20/350K14
350巴，具有打開/關閉功能的微型開關，裝置插頭DIN EN 175301-803（大立方體插頭）
電流從1 mA到2.0 A的無電勢切換。小滯后，取決于設置的切換點。高重復性<設定壓力的1%
活塞壓力開關
具有打開/關閉功能的微動開關
調整類型：帶六角套筒、無刻度、無保護帽的主軸
無電纜盒，裝置插頭DIN EN 175301-803
帶NBR密封
產品特性
連接圖像 板式結構
壓力[bar] 350
連接類型 板式結構
輸出信號 具有打開/關閉功能的微動開關
電源電壓 12至250 V交流/直流
電氣插頭 設備插頭4針（3 PE）
電氣連接說明 設備插頭4針（3 PE），符合EN 175301-803
符合性說明 CE符合低壓指令2014/35/EU
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD
密封件 NBR
重量[kg] 0.7431


力士樂REXROTH壓力開關HED 8 OP-2X/100K14S
壓力繼電器R901106509 HED8OP-20/100K14S
100巴，具有打開/關閉功能的微型開關，裝置插頭DIN EN 175301-803（大立方體插頭）
電流從1 mA到2.0 A的無電勢切換。小滯后，取決于設置的切換點。高重復性<設定壓力的1%
活塞壓力開關
具有打開/關閉功能的微動開關
調節類型：帶六角套筒的主軸，無刻度，帶保護帽，可密封
無電纜盒，裝置插頭DIN EN 175301-803
帶NBR密封
產品特性
連接圖像 板式結構
壓力[bar] 100
連接類型 板式結構
輸出信號 具有打開/關閉功能的微動開關
電源電壓 12至250 V交流/直流
電氣插頭 設備插頭4針（3 PE）
電氣連接說明 設備插頭4針（3 PE），符合EN 175301-803
符合性說明 CE符合低壓指令2014/35/EU
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD
密封件 NBR
重量[kg] 0.7656

力士樂REXROTH壓力開關HED 8 OH-2X/350K14
壓力繼電器R901101640 HED8OH-20/350K14
350巴，具有打開/關閉功能的微型開關，裝置插頭DIN EN 175301-803（大立方體插頭）
電流從1 mA到2.0 A的無電勢切換。小滯后，取決于設置的切換點。高重復性<設定壓力的1%
活塞壓力開關
具有打開/關閉功能的微動開關
調整類型：帶六角套筒、無刻度、無保護帽的主軸
無電纜盒，裝置插頭DIN EN 175301-803
帶NBR密封
連接圖像 法蘭連接（ISO 16873）
大壓力[bar] 350
連接類型 法蘭連接
輸出信號 具有打開/關閉功能的微動開關
電源電壓 12至250 V交流/直流
電氣插頭 設備插頭4針（3?PE）
電氣連接說明 設備插頭4針（3?PE），符合EN 175301-803
符合性說明 CE符合低壓指令2014/35/EU
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD
密封件 NBR
重量[kg] 0.556601

力士樂REXROTH壓力開關HED 8 OH-2X/200K14V
壓力繼電器R901099789 HED8OH20/200K14/V
200巴，具有打開/關閉功能的微型開關，裝置插頭DIN EN 175301-803（大立方體插頭）
電流從1 mA到2.0 A的無電勢切換。小滯后，取決于設置的切換點。高重復性<設定壓力的1%
活塞壓力開關
具有打開/關閉功能的微動開關
調整類型：帶六角套筒、無刻度、無保護帽的主軸
無電纜盒，裝置插頭DIN EN 175301-803
帶FKM密封件
產品特性
連接圖像 法蘭連接（ISO 16873）
大壓力[bar] 200
連接類型 法蘭連接
輸出信號 具有打開/關閉功能的微動開關
電源電壓 12至250 V交流/直流
電氣插頭 設備插頭4針（3 PE）
電氣連接說明 設備插頭4針（3 PE），符合EN 175301-803
符合性說明 CE符合低壓指令2014/35/EU
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HETG、HEES、HEPG
密封件 FKM
重量[kg] 0.55

力士樂REXROTH壓力開關HED 8 OA-2X/350K14KW
R901102716
350巴，具有打開/關閉功能的微型開關，裝置插頭DIN EN 175301-803（大立方體插頭）
電流從1 mA到2.0 A的無電勢切換。小滯后，取決于設置的切換點。高重復性<設定壓力的1%
活塞壓力開關
具有打開/關閉功能的微動開關
管道安裝
調節類型：帶刻度的旋鈕
無電纜盒，裝置插頭DIN EN 175301-803
帶NBR密封
連接圖像 內螺紋G1/4
大壓力[bar] 350
連接類型 管道
輸出信號 具有打開/關閉功能的微動開關
電源電壓 12至250 V交流/直流
電氣插頭 設備插頭4針（3 PE）
電氣連接說明 設備插頭4針（3 PE），符合EN 175301-803
符合性說明 CE符合低壓指令2014/35/EU
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD
密封件 NBR
重量[kg] 0.84


力士樂REXROTH壓力開關 HED 8 OA-2X/350K14
壓力繼電器R901102710 HED8OA-20/350K14
350 bar，帶有 NC / NO 功能的微動開關，設備插頭 DIN EN 175301-803（大方形插頭）
電流從1 mA到2.0 A的無電勢切換。小滯后，取決于設置的切換點。高重復性<設定壓力的1%
活塞壓力開關
具有打開/關閉功能的微動開關
管道安裝
調整類型：帶六角套筒、無刻度、無保護帽的主軸
無電纜盒，裝置插頭DIN EN 175301-803
帶NBR密封
產品特性
連接圖像 內螺紋G1/4
大壓力[bar] 350
連接類型 管道
輸出信號 具有打開/關閉功能的微動開關
電源電壓 12至250 V交流/直流
電氣插頭 設備插頭4針（3 PE）
電氣連接說明 設備插頭4針（3 PE），符合EN 175301-803
符合性說明 CE符合低壓指令2014/35/EU
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD
密封件 NBR
重量[kg] 0.699

力士樂REXROTH壓力開關 HED 8 OA-2X/100K14AS
壓力繼電器R901106262 HED8OA-20/100K14AS
100 bar，帶有 NC / NO 功能的微動開關，設備插頭 DIN EN 175301-803（大方形插頭）
電流從 1 mA 到 2.0 A 的無電位切換。小滯后，取決于設置的開關點。重復精度高 < 設定壓力的 1%
活塞壓力開關
帶常閉/常開功能的微動開關
管道安裝
調整類型：帶刻度調節桿，帶保護帽
不帶連接插頭，連接器 DIN EN 175301-803
帶 NBR 密封件
連接圖 內螺紋 G1/4
壓力 [bar] 100
連接類型 管道
輸出信號 帶常閉/常開功能的微動開關
電源電壓 12 bis 250 V AC/DC
電插頭 設備插頭 4 針 (3 PE)
電氣連接說明 4 針設備插頭 (3 PE)，符合 EN 175301-803
符合性說明 CE - 根據低電壓指令 2014/35 / EU
液壓油 HL,HLP,HLPD,HVLP,HVLPD
密封元件 NBR
重量 [kg] 0.78

力士樂REXROTH壓力開關 HED 8 OA-2X/200K14KW
壓力繼電器R901106448 HED8OA-20/200K14KW
200 bar，帶 NC/NO 功能的微動開關，設備插頭 DIN EN 175301-803（大方形插頭）
電流從 1 mA 到 2.0 A 的無電位切換。小滯后，取決于設置的開關點。重復精度高 < 設定壓力的 1%
活塞壓力開關
帶常閉/常開功能的微動開關
管道安裝
調整類型：帶刻度的旋鈕
不帶連接插頭，連接器 DIN EN 175301-803
帶 NBR 密封件
連接圖 內螺紋 G1/4
壓力 [bar] 200
連接類型 管道
輸出信號 帶常閉/常開功能的微動開關
電源電壓 12 bis 250 V AC/DC
電插頭 設備插頭 4 針 (3 PE)
電氣連接說明 4 針設備插頭 (3 PE)，符合 EN 175301-803
符合性說明 CE - 根據低電壓指令 2014/35/EU
液壓油 HL,HLP,HLPD,HVLP,HVLPD
密封元件 NBR
重量 [kg] 0.8462


力士樂REXROTH壓力開關 HED 8 OA-2X/200K14
壓力繼電器R901102708 HED8OA-20/200K14
200 bar，帶 NC/NO 功能的微動開關，設備插頭 DIN EN 175301-803（大方形插頭）
電流從 1 mA 到 2.0 A 的無電位切換。小滯后，取決于設置的開關點。重復精度高 < 設定壓力的 1%
活塞壓力開關
帶常閉/常開功能的微動開關
管道安裝
調整類型：內六角調節桿，不帶刻度，不帶保護帽
不帶連接插頭，連接器 DIN EN 175301-803
帶 NBR 密封件
連接圖 內螺紋 G1/4
壓力 [bar] 200
連接類型 管道
輸出信號 帶常閉/常開功能的微動開關
電源電壓 12 bis 250 V AC/DC
電插頭 設備插頭 4 針 (3 PE)
電氣連接說明 4 針設備插頭 (3 PE)，符合 EN 175301-803
符合性說明 CE - 根據低電壓指令 2014/35/EU
液壓油 HL,HLP,HLPD,HVLP,HVLPD
密封元件 NBR
重量 [kg] 0.73



液壓-電氣柱塞式壓力開關
HED5 -3X
組件系列 3X
大工作壓力 400 bar
壓力等級 25、63、100、200 和 400 bar
UL 認證
CCC 認證（MT 型號除外）
4 個壓力等級
帶大型方形連接器的電氣連接
帶常閉/常開觸點功能的微動開關
電流零電位轉換（從 1 mA 到 2 A）
HED 5 類型的液壓-電氣壓力開關是柱塞式壓力開關。
基本構成是殼體、帶柱塞的安裝套件、壓縮彈簧、調節元件和微動開關
被監測的壓力作用于柱塞
后者受彈簧座支持并克服壓縮彈簧不斷變化的作用力。
彈簧座將柱塞的運動傳輸?shù)轿娱_關。這會打開或關閉電路，具體取決于電路設置。
注意：
要延長使用壽命，安裝壓力開關時應確保振動較小，使其免于受到液壓沖擊。
德國力士樂REXROTH壓力繼電器訂貨號和型號：
R901185727 HED5OH-31/100K14


力士樂適合液壓應用的壓力傳感器
HM20
組件系列 2X
測量液壓系統壓力
8 個測量范圍，大 630 bar
帶薄膜測量單元的傳感器
與介質接觸的組件由不銹鋼制成
高爆裂壓力，反向極性、過電壓和短路保護，確保操作安全
特性曲線誤差 <0.5 %
非重復性 <?0.05 %
環境溫度 –40 … 85 ?C
船用認證 DNV 適用于所有帶電流輸出的型號
力士樂REXROTH壓力傳感器訂貨信息：
HM20-2X/400-C-K35-N
1、類型
HM20 →測壓變換器
2、生產系列號
2X   →設備系列 20 到 29（20 到 29：安裝尺寸和插腳分配不變）
3、大壓力值
10   →10 bar
50   →50 bar
100  →100 bar
160  →160 bar
250  →250 bar
315  →315 bar
400  →400 bar
630  →630 bar
4、輸出類型
C    →電流輸出端 4 至 20 mA（獲得船用認證 DNV）
H    →電壓輸出端 0.1 至 10 V
5、插頭類型
K35  →設備插頭，4 針，M12 x 1
N   →節流元件（相當于 0.3 mm噴嘴）
電纜束或電纜插座不在供貨范圍內；請另行訂購
技術數據：
重量：0.06kg
額定溫度范圍：-25 … 80℃
環境溫度范圍：-40 … 85℃
存儲溫度范圍：-40 … 80℃
壓力介質：HL、HLP、HFC、氮氣（大允許 300 bar）
介質溫度范圍：-40 … 90℃
正弦試驗，符合 DIN EN 60068-2-6：10 ... 2000 Hz/大 10 g/10 個周期/3 個軸
噪音測試符合 DIN EN 60068-2-64：20 … 2000 Hz / 14 g RMS / 24 h / 3 個軸
運輸沖擊符合 DIN EN 60068-2-27：15 g/11 ms/3 個軸
壓力油口（確保徹底排氣）：螺紋連接 G1/4 符合 DIN 3852 形式 E
外殼材料：V4A (1.4404)、PEI、HNB
材料與測量元件的過程連接：1.4542 (17-4 PH / 630); 密封圈 NBR
節流元件：在過程連接的壓力通道中。相當于 0.3 mm 的噴嘴，可降低因壓力峰值或氣蝕等高動態效應而造成損壞的風險。
節流材料：1.4305
緊固扭矩：
液壓接口
<400 bar：20 … 25Nm
≥400 bar：25 … 30Nm
連接插頭（如果不存在擰緊扭矩規格，建議使用。）：0.6 … 1.5Nm
使用壽命：6 千萬加載次數或 60000 h
電磁兼容性 (EMC)
EN 61000-6-2 / EN 61326-2-3
EN 61000-4-2 靜電放電抗干擾性檢測：4 CD / 8 AD 帶有 BWK B（kV）
EN 61000-4-3 射頻電磁波抗干擾檢測：10V/m (80 … 2700 MHz)，帶有 BWK A
EN 61000-4-4 電性快速脈沖群抗干擾檢測：2 帶有 BWK B（kV）
EN 61000-4-5 浪涌雷擊測試：1 帶有 BWK B（kV）
EN 61000-4-6 HF conducted：10V (150 kHz … 80 MHz)，帶有 BWK A
EN 61000-4-8 電源頻率磁場抗干擾檢測 50/60 Hz：100A/m，帶有 BWK A
EN 61000-4-9 電源頻率磁場脈沖抗干擾檢測：1000A/m 帶有 BWK A
EN 61000-6-3 / EN 61326-2-3
EN 55016-2-1 干擾電壓檢測：0.15 … 30MHz（等級 B，EN 55022）
EN 55016-2-3 無線電干擾場強檢測：30 … 1000MHz（等級 B, EN 55022）
電氣連接：連接器，4 極 M12 x 1，外殼上
防護等級符合 EN 60529 標準：IP65 / IP67（如果使用的是適合且正確安裝的連接插頭。）
符合性：
CE：根據 EMC 指令
UKCA：根據 "UK EMC Regulations
輸入：
電源：：24V
電流消耗：≤ 12mA
絕緣電阻：> 100MΩ(500 VDC)
輸出：
輸出信號：
電流：4 … 20mA
電壓：0.1 … 10V
設置時間 (10 ... 90 %)：< 1ms
特性曲線誤差（在整體測量范圍內，包括非線性、滯后、零電位和端值偏差，符合 IEC 61298-2 規定的測量偏差要求）：< 0.5%
溫度系數
零位和范圍
額定溫度范圍內：< 0.1%/10 K
超出額定溫度范圍：< 0.2%/10 K
特定條件下的長期漂移（1 年）：< ? 0.1%
德國力士樂REXROTH壓力傳感器訂貨號和型號：
R901342022 HM20-20/050-C-K35
R901342022 HM20-21/050-C-K35
R901342022 HM20-22/050-C-K35
R901342024 HM20-21/100-C-K35
R901342025 HM20-21/100-H-K35
R901342025 HM20-22/100-H-K35
R901381345 HM20-21/160-C-K35
R901381347 HM20-21/160-H-K35
R901342033 HM20-21/400-C-K35
R901342035 HM20-21/630-C-K35
R901342036 HM20-21/630-H-K35
R901342026 HM20-22/250-C-K35
R901342027 HM20-21/250-H-K35
R901342027 HM20-22/250-H-K35
R901342033 HM20-22/400-C-K35
R901342022 HM20-2X/50-C-K35
R901342023 HM20-2X/50-H-K35
R901342023 HM20-22/050-H-K35
R901342024 HM20-2X/100-C-K35
R901342025 HM20-2X/100-H-K35
R901381345 HM20-2X/160-C-K35
R901381347 HM20-2X/160-H-K35
R901342026 HM20-2X/250-C-K35
R901342027 HM20-2X/250-H-K35
R901342029 HM20-2X/315-C-K35
R901342030 HM20-2X/315-H-K35
R901342033 HM20-2X/400-C-K35
R901342034 HM20-2X/400-H-K35
R901342024 HM20-20/100-C-K35
R901342025 HM20-20/100-H-K35
R901381345 HM20-20/160-C-K35
R901381347 HM20-20/160-H-K35
R901342026 HM20-20/250-C-K35
R901342027 HM20-20/250-H-K35
R901342029 HM20-20/315-C-K35
R901342030 HM20-20/315-H-K35
R901342033 HM20-20/400-C-K35
R901342034 HM20-20/400-H-K35
0811405545 HM18-1X/210-C-B/V0/0
0811405543 HM18-1X/210-C-R/V0/0
0811405541 HM18-1X/210-C-S/V0/0
0811405552 HM18-1X/210-D-R/V0/0
0811405531 HM18-1X/210-V-R/V0/0
0811405540 HM18-1X/210-V-S/V0/0
0811405559 HM18-1X/315-V-B/V0/0
0811405546 HM18-1X/350-C-B/V0/0
0811405544 HM18-1X/350-C-R/V0/0
0811405542 HM18-1X/350-C-S/V0/0
0811405553 HM18-1X/350-D-R/V0/0
0811405535 HM18-1X/350-N-B/V0/0
0811405557 HM18-1X/350-N-S/V0/0
0811405538 HM18-1X/350-N-S/V0/0
0811405532 HM18-1X/350-V-R/V0/0
0811405547 HM18-1X/350-V-S/V0/0
0811405556 HM18-1X/060-C-R/V0/0
0811405549 HM18-1X/060-C-S/V0/0
0811405533 HM18-1X/060-V-S/V0/0
0811405548 HM18-1X/100-C-S/V0/0
0811405537 HM18-1X/100-N-S/V0/0
0811405554 HM18-1X/100-V-S/V0/0
0811405539 HM18-1X/160-C-B/V0/0
0811405534 HM18-1X/200-N-B/V0/0
0811405536 HM18-1X/200-N-S/V0/0
HM17-1X/100-C/V0/0
HM17-1X/200-C/V0/0
HM17-10/100-C/V0/0
HM17-11/400-C/V0/0
HM17-10/200-C/V0/0
HM17-1X/050-F/V0/0
HM17-1X/100-H/V0/0
HM17-11/315-C/V0/0
HM17-11/450-C/V0/0
HM17-1X/250-H/V0/0
HM17-1X/400-C/V0/0
HM17-10/315-C/V0/0
HM17-1X/250-C/V0/0
HM20-11/100-C-K35
HM20-11/400-C-K35
HM20-1X/400-C-K35
HM20-1X/100-C-K35
HM20-10/250-C-K35
HM20-11/250-H-K35
HM20-11/400-H-K35
HM20-1X/400-H-K35
HM20-1X/100-H-K35
HM20-1X/250-H-K35
HM20-1X/250-C-K35
HM20-11/250-C-K35
HM20-11/100-H-K35
HM20-10/100-C-K35
HM20-10/100-H-K35
HM20-10/250-C-K35
HM20-10/250-H-K35
HM20-10/400-C-K35
HM20-10/400-H-K35
HM20-21/050-H-K35



力士樂REXROTH壓力傳感器HM20-2X/100-H-K35-N
R901342025 HM20-22/100-H-K35
R901342025 HM20-2X/100-H-K35
R901342025 HM20-2X/100-H-K35-N
壓力傳感器，帶模擬輸出 0.1 … 10 V，壓力范圍 0 … 100 bar，4 針設備插頭 M12x1，A 編碼，節流元件
動態壓力控制的短信號上升時間<1 ms。所有與介質接觸的部件均由不銹鋼制成。測量精度高，小于0.5%FS。出色的過載和爆裂性能。
薄膜測量池
模擬輸出0.1至10 V
液壓連接G1/4
壓力通道中的節流元件
設備插頭4針，M12x1，A編碼
產品特性
連接尺寸 外螺紋G1/4
產品系列 HM20
壓力[bar] 100
輸出信號 0.1至10 V
電源電壓 24伏直流電
電氣插頭 設備插頭4針，M12 x 1，編碼A
電氣連接說明 設備插頭4針，M12 x 1，編碼A，符合EN 61076-2-101
符合性說明 CE，電磁兼容性2014/30/EURoHS，指令2011/65/EU
壓力流體 HL、HLP、HFC、氮氣（最高300巴）
密封 NBR
重量[kg]0.07

力士樂電液換向閥H-4WEH25E68/6EG24N9ES2K4/B10D3
