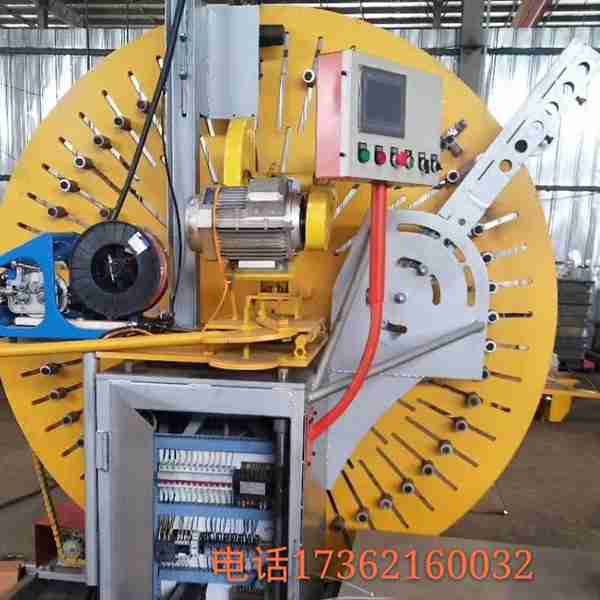

YGTZ- 2000  自動焊數控彎圓機說明書

一、設備概述：
設備采用立式圓盤結構，同時集成自動焊接和切斷裝置，實現采用立式圓盤結構，同時集成自動焊接和切斷裝置，實現“彎 彎

圓、焊接、切斷圓、焊接、切斷” 三步數控自動加工，精度可控制在?m 3mm  以內。傳

度動速度 80cm/min，有效控制了一次成型合格率。設備操作簡單，

只需一人操作。精度準、速度快、效率高。

1:直徑調整方便快捷，并且不用更換大盤！

2:伺服電機 高精度行星輪減速機，（彎曲鋼筋精度高3 3  倍，旋轉速

度快2 2  倍，能效利用率高更節能環保?。?/p>

3:自動找零點位置，穿筋位置，焊接位置，切割位置（操作更智

能，方便，省時）！

4:全自動焊接：伺服電機控制焊接移動更精準！

5:切割精度精準控制，人工輔助切割更安全！

二、主要技術參數：

彎曲范圍（直徑）Ф16mm—Ф32mm

彎曲速度（彎曲速度（m/min） ）80cm/min

彎曲電機功率4.5KW

切斷電機功率1.5KW

動力電源380 v / 50hz

機械外形尺寸（長機械外形尺寸（長*寬*高） 高）2500*2650*2300

機械重量機械重量Machine weight 1700Kg

以上數據僅供參考，本公司隨時有修改之權利，恕不另行通知。

三、操作指南：

首先在數控終端進行機械參數設置，設定需彎曲加強圈彎曲周長及焊接機械

手的起始焊接點和焊接長度（單面焊10d,雙面焊5d）。

1、通過傳輸平臺人工將鋼筋通長肋調整豎直，

同時通過傳輸平臺將鋼筋端頭卡入模具圓盤卡

槽位置，啟動數控彎圓按鈕。

2、彎圓機按設定的程序自動開始彎圓，

并在設定點自動停止。

3、當鋼筋彎曲至設定位置后，機械焊接手自動

啟動完成加強圈外側的焊接工作，在達到

設定的焊接長度后，氣保焊機自動停止。

4、焊接完成后，檢查焊縫飽滿度，達到要求后使用人工對加工好的

加強圈進行切斷并放置于存料架。

四、控制加強圈質量比較

鋼筋籠加強圈加工的精度及尺寸是確保結構物保護層合格的重要環節，

加強圈尺寸出現偏差將導致整個鋼筋籠尺寸不合格。因此，高標準加強圈的

制作顯得尤為重要。加強圈彎制過程中，傳統彎曲無法確保搭接部分圓順，

下料長度增加下料長度增加2cm， ， 彎曲后需切掉翹頭；自動焊彎圓可有效控制加強圈搭

接部分翹頭，且焊縫飽滿，能嚴格保證質量、提高安全系數、提升經濟效

益。

傳統工藝加工的加強圈自動焊彎圓機加工的加強圈

四、傳統工藝與自動焊彎圓機效益對比

鋼筋彎弧機的結構和性能概述：

1、鋼筋彎弧機產品操作簡單、維護保養方便、彎弧效率高效快捷、彎曲弧度準確，可實現一次成型。

但丟掉傳統無希望。這就如同一句西諺所講的那樣：”如果牢記過去，你會失去一只眼睛；如果忘掉過去，你會失去兩只眼睛?！白詣愉摻顝潏A機方特路橋全自動鋼筋彎圓機

2、鋼筋彎弧機采用雙主動輪傳動結構，一次成型。

3、鋼筋彎弧機工作輪采用高鋼性材質，堅固耐用，全封閉式鋼板焊接齒輪變速箱，超低噪音，堅固耐用。

1、鋼筋彎弧機采用雙主動輪傳動結構，一次成型。

2、 本機采用鈣基脂潤滑加注方便。

好的習慣養成、好的行為大都是有害無利的。因而，也是需要力避并加以克服的。360度加工彎弧機白山28鋼筋彎弧機

3、本機操作簡單，使用方便，弧度準確，效率高效。

4、 工作輪采用高鋼性材質，堅固耐用。

5、 變速箱齒輪材質為高鋼性材質，使用壽命長久。自動鋼筋彎圓機濰坊全自動鋼筋彎圓機6、 更換工作輪，也可對角鋼、扁鋼、圓鋼，鋼管，做圓弧加工。
