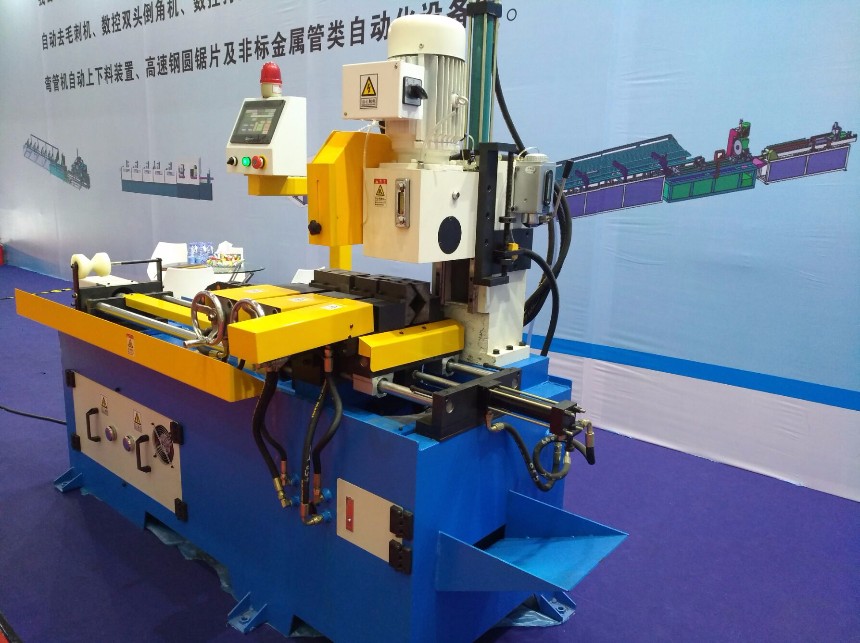

全自動數控切管機
1、 全自動數控切管機采用先進的三菱PLC數字控制系統，實現切管無人化全數據生產，設備模塊化。可任意組合與選配的功能裝置模塊有：全自動上料、半自動排料、去毛刺機、倒角機、清洗機、管端成型等，以上模塊可由客戶根據需要自由選配。
2、 整個生產過程由數控系統自行調節監控生產，生產過程穩定、產品精確，可實現每次切單條或多條管件的高效生產。
3、 加工材料的長度為5-3000mm，可同時設置切鋸多種規格及數量，系統自動分析計算及進行分類生產。
4、 切削機頭為多組齒輪變速機箱，性能更加穩定與節能，冷卻液循環系統確保器件的可靠性和耐久性，延長器件的使用壽命。
5、 機械運動結構與部位：全部為數控自給油潤滑系統，讓機械結構運動更能保證長期免維護，超長使用周期。
6、 獨特的夾具系統，確保產品不刮傷、不碰撞，且送給過程更順暢。
7、 觸摸式人機界面，操作簡單；而且每個模塊系統可獨立操作，又可一體匹配，維護簡單方便。
8、 鋸屑與液體配置了過濾系統，集中處理，方便、干凈、整潔。
設備主要性能參數： | 設備型號 | |||
JDH-QGJ275 | JDH- QGJ350 | JDH-QGJ425 | ||
單次送料長度 （可自動計算多次送料） | 5~500mm（標準機） | 5~1000mm（短料機） 5~1500mm（標準機） 5~2500mm（加長機） | 5~1000mm（短料機） 5~1500mm（標準機） 5~2500mm（加長機） | |
機頭切割可回轉角度 | 垂直鋸切（標準機） 30?~150?（選配） | 垂直鋸切（標準機） 30?~150?（選配） | 垂直鋸切（標準機） 30?~150?（選配） | |
鋸切能力 | 圓管≦φ60mm | 圓管≦Ф90mm | 圓管≦Ф120mm | |
方管□50*50mm | 方管≦80*80mm | 方管≦120*120mm | ||
實心棒≦5mm | 實心棒≦50mm | 實心棒≦80mm | ||
鋸切管材壁厚 | 0.1~1.5mm | 0.3~5.0mm | 0.3~10mm | |
鋸切精度 | 管口垂直度 | ≤0.05mm | ﹤0.10mm | ﹤0.15mm |
長度公差 | ≤0.05mm | ?0.10m | ?0.15m | |
鋸片轉速 | 150~500轉/分 | 30~200轉/分 | 30~200轉/分 | |
鋸片驅動馬達 | 1.0KW | 3.7KW | 4.5KW | |
鋸片規格 | Ф250~300mm | Ф250~350mm | Ф250~500mm | |
電壓范圍 | AC380?10V 50HZ | 380?10V, 50HZ | 380?10V,50HZ | |
外形尺寸（長?寬?高） | 1200*850*780mm | 2500*1100*1700mm | 2500*1100*1700mm | |
注：可根據實際管件大小及長度定制專機 | ||||
