礦用沖擊地壓監測系統

◆ ； ； ； ； 系統概述 ；  ； ； ； ； ； ；

KJ630礦用沖擊地壓監測系統是我公司根據煤礦的現場需求而研制出的用于煤礦井下煤層或巖層應力作用，對采場沖擊地壓初期預測和趨勢進行分析的監測系統，礦用沖擊地壓監測系統可以使工作人員及時掌握應力場的動態變化規律，做出及時處理。該系統可以對因采動影響煤層或巖層內部應力場的變化情況進行實時觀測和數據傳輸。井上監控軟件可實時保存監測分機數據，并形成數據報表和歷史變化曲線，

◆ ； ； ； ； 特點

系統具有較高的抗干擾能力及較高的穩定性、可靠性。采用高速數據交換技術，系統具有最佳的實時性。能夠在掘進和回采前，宏觀預測沖擊危險區域和危險程度，為監測預警系統布置提供依據。能夠在掘進和回采過程中，實時監測預警危險區域的沖擊危險性，為實施提前消除沖擊的措施提供準確的位置和時間。系統支持井下監測站點及通信距離的擴展。子站具有測量精度高，測量范圍大，且具有密封、防潮、防爆等安全保護措施。

◆基本功能 ； ；  ；

1.系統具有對鉆孔應力模擬量數據的采集、顯示及報警功能。 ； ； ；

2.系統具有以地點和名稱為索引的存儲和查詢功能。 ； ；

 ；3.系統具有人機對話功能，以便于系統生成、參數修改、功能調用等。 ； ；  ；

4.系統具備自診斷功能，當系統中分站等設備發生故障時，分站顏色發生變化報警并記錄故障時刻和故障設備，以供查詢及打印。 ； ；  ；

5.將模擬量監測值隨時間變化的狀況用帶坐標和實時值的曲線直觀地顯示出來。 ； ；

 ；6.在具有說明巷道、設備布置等背景圖上，將實時監測到的模擬數值在相應位置顯示。 ◆技術指標 ； ； ；

1.系統容量：128臺分站設備 ； ； ；

2.系統巡檢周期：≤30s  ； ； ；

3.數據傳輸方式：CAN總線/485通訊/以太網 ；  ；

 ；4.網絡傳輸協議：TCP/IP  ； ；  ；

5.操作系統：Windows 2003  ；  ； ；

6.數據庫：SQL2005建立數據庫存儲備份，監測數據永久保存

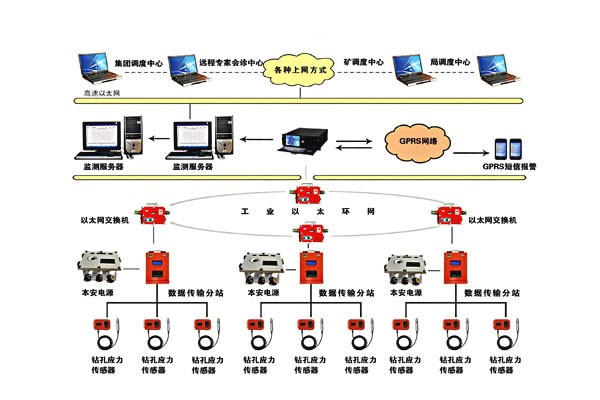

◆系統組成 ； ；

1.地面監控中心 ：控計算機2臺（其中備份機1臺），PS不間斷電源，打印機，信息傳輸接口。

2.通訊分站：礦用本安型傳輸分站 ，礦用隔爆兼本安不間斷電源。

3.監測點：用本安型鉆孔應力傳感器。
