一.概述
1.主要用途及適用范圍

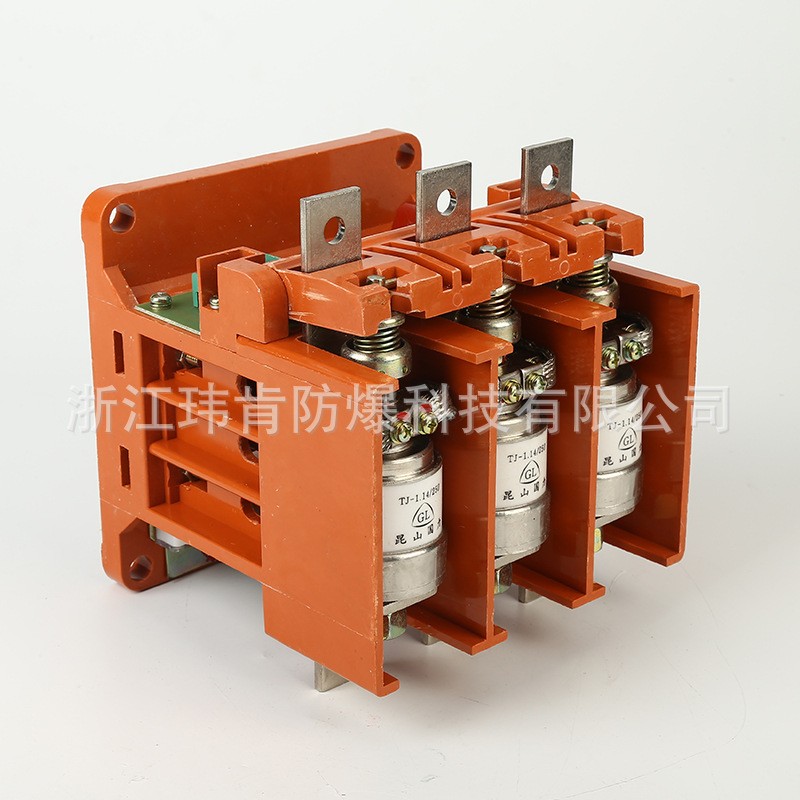

CKJ5系列低壓交流真空接觸器，適用于交流50Hz、額定工作電壓至1140V，額定工作電流至600A的電力系統中，遠距離接通與分?jǐn)嗑€路及頻繁地起動和停止控制交流電動機用；并適宜與各種保護裝置(JDB電子綜合保護器、JR9型過流保護裝置、阻容吸收裝置)組成磁力起動器，特別適宜組成防爆型磁力起動器。
二.使用環境
海拔高度不超過2000m；
周圍空氣溫度最高不超過 40℃,最低不低于-5℃；
周圍空氣相對濕度，不大于95%（ 25℃時）；
安裝與垂直面傾斜度不超過15度；
無顯著沖擊，振動和搖動的場合；
無足以腐蝕金屬和破壞絕緣的氣體和蒸氣的環境中；?
三.總體結構及工作原理
真空接觸器主要由真空滅弧系統，電磁系統，杠桿傳動系統，輔助觸頭，鎮流裝置，絕緣框架，底座等組成，零部件少，結構緊湊。
觸頭被封閉在與外界隔絕的真空滅弧室中，不會因外部污染而影響其工作。
以真空為熄弧介質，分?jǐn)嗄芰?qiáng)，電壽命長，有的產品可高達6萬次以上，這對其他接觸器來說是困難的。
電弧不外噴，不會引發火災，爆炸的事故。
工作過程中不會擴散出對人體有害的氣體，保證工作環境的清潔。
四.主要技術參數
額定工作電壓：1140/660/380
通斷能力：100次/A
電壽命：6萬次
額定電流：62、125、250、400、600
