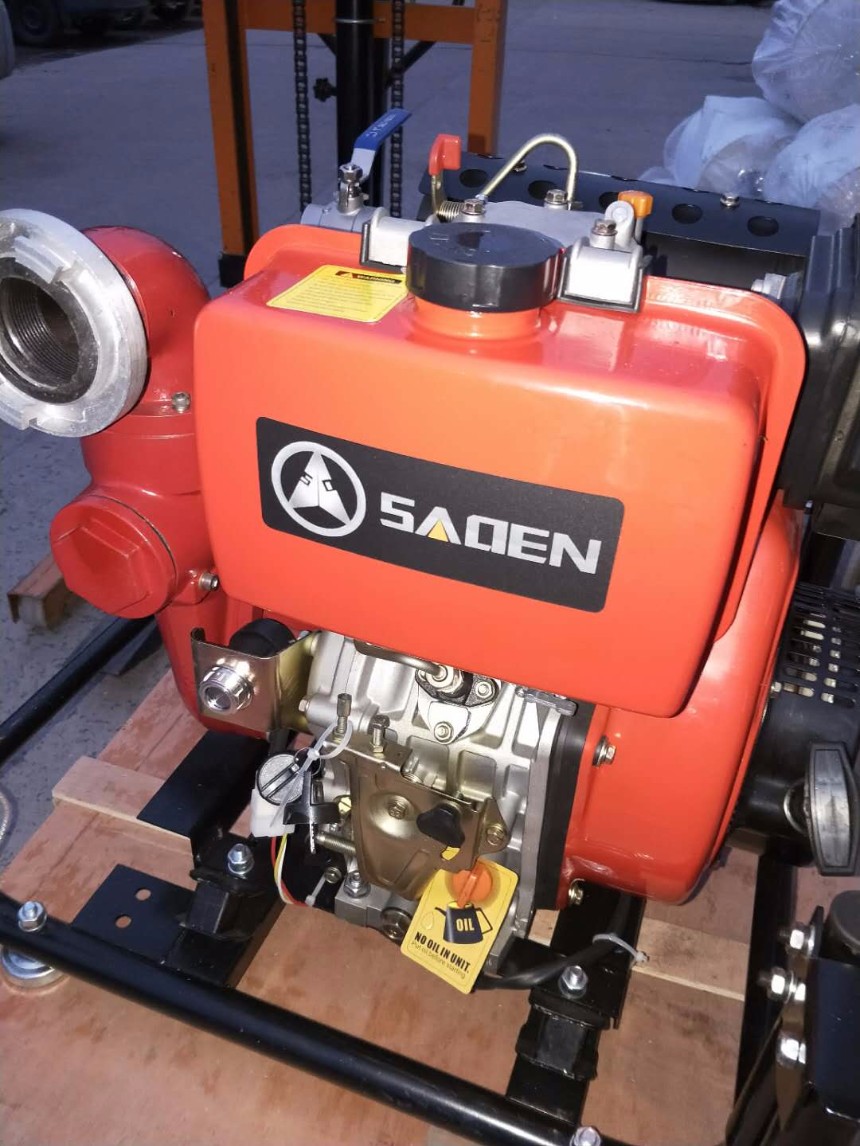

薩登DS65DPX真空水泵抗洪排澇大流量

葉輪與導葉內部流線圖可以看出，葉輪進口角度安放合適，無明顯撞擊現象。并且葉輪葉片附近流線緊貼葉片的壓力面和吸力面，無脫流現象，這也保證了葉輪的高效率性能。同時，水流從葉輪內部向?qū)~過度的時候，導葉進口邊也沒有產生明顯的撞擊現象，說明導葉與該葉輪的匹配完全合適；另外導葉流道內部沒有產生漩渦，證明導葉的擴散度選擇合理，沒有導致脫流現象，減小擴散損失、二次流等損失。另外，還可以看到電機一圈的流線基本上沿著軸向向上，即切向分速度很小，說明導葉已經有效地消除了圓周方向的分速度，達到了整流的作用。當水流沖擊到上面的混合部分時，水流整體有序的向出口方向流出，并未出現水流纏繞著前進，也沒有出現水流撞擊壁面后改變方向后而影響主流原始運動軌跡，更沒有出現因為轉彎而發生脫流現象。因此從整體上來分析，這樣的幾個過流部件的組合是合理的。

　　3.1.4試驗結果

改進的斜流泵在試驗臺上進行了測試，給出了外特性的試驗結果。通過外特性試驗結果得知，電泵機組高效率為69.99%，此時流量、揚程分別為3481.56m3/h和8.44m。且在流量為3702.71m3/h工況下，揚程為7.51m，效率為66.57%。

薩登DS65DPX真空水泵抗洪排澇大流量
2.5寸真空自吸式柴油抽水泵（適用消防接頭）
型號DS65DPX
水泵 進水口直徑 mm65(2.5〃)
進水口連接類型 快接式
出水口直徑 mm65(2.5〃)
出水口連接類型 螺紋內扣式
流量 m3h40
揚程 m82
吸程 m8
壓力 Mpa0.85
引水方式 真空自吸
引水時間 s/4m15s
發動機 發動機型號 188FE
發動機形式 單缸，四沖程，風冷，柴油發動機
缸徑x行程 mm88?75
壓縮比19:1
排耗量 cc456
功率(3600rpm) KW11.1
供油方式   自流式
噪音 dB（A）73.5
冷卻方式   風冷
起動方式 手拉式 電啟動
轉速 rpm3600
機油容量 L1.65
燃油箱容積 L5.5
耗油量 g/kW.h273.1
潤滑油型號 CD級10W-30，15W-40柴機油
燃油型號 夏天0#，冬天-10#柴油
標準配置 進水管接頭 有
過濾器 有
密封圈 有
電啟動 有
尺寸 包裝尺寸（L?W?H） mm620?520?580
凈重/毛重 kg72/79
質保服務整機1年



dlin9285
　  消防用途水泵維護和保養：

　　1、每班檢查并保證消防系統電源、電路通暢，電器設備完好；

　　2、每班盤泵一次，聯軸器應輕重平均，無異常響聲并做好記載；

　　3、每月的5、10、15、20、25、30日檢查吸真空安裝內的光滑油位，加油位置在油窗的中心線或稍低于中心線；啟動消防車消防車消防泵，檢查泵上水時間并做好記載，1#、2#泵運轉15分鐘，3#、4#泵運轉5分鐘；

　　4、泵啟動后檢查浮球總成運轉狀況，排氣軟管內不應有水。假如有水，必需改換浮球密封墊；

　　5、泵啟動后檢查吸真空安裝大小密封體能否緊密，排氣能否正常；

　　6、泵啟動后檢查填料密封水平，走漏不應超越10-30滴/分；

　　7、定期檢查泵各部位的光滑油，確保光滑系統工作正常；

　　8、定期檢查各銜接部位能否緊固，有無松動。
