概述

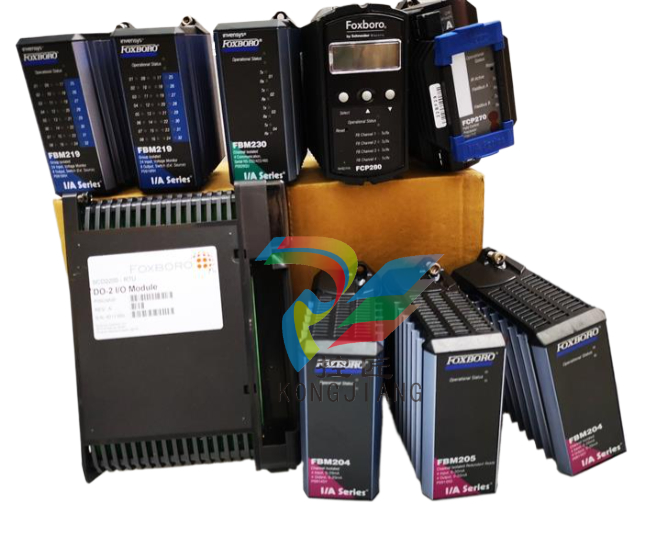

FBM204.0至20 mA輸入/輸出包含四個20 mA直流模擬輸入通道以及四個20mA dc模擬輸出通道。

每個輸入通道接受模擬傳感器輸入，或自供電20mA電源。

每個輸出通道驅動一個外部負載產生0至20mA輸出。

輸入/輸出與其他輸入/輸出電隔離通道和地面。

FBM204執行電氣輸入接口所需的信號轉換/從現場傳感器向可選冗余現場總線輸出信號。

FBM204執行模擬I/O應用程序，該程序提供以下功能可配置選項：轉換時間、

故障安全配置(保持/回退)和模擬輸出故障安全回退數據(基于每個通道)。

現場總線模塊(FBM)可以替代地執行分布式PIDA(DPIDA)應用程序提供在其中運行的快速控制回路。

FBM204與標準HART信號電兼容。

特征

?四個20 mA dc模擬輸入通道

?四個20 mA dc模擬輸出通道

?每個輸入和輸出通道均電隔離

?堅固的設計，適用于G3級(惡劣)環境中的外殼

?執行模擬I/O應用程序，提供轉換時間和更改率限制的可配置選項

?通過每個通道的sigma-delta數據轉換實現高精度

?終端組件(TA)，用于本地或遠程連接現場接線至緊湊型FBM204

?TA用于輸出旁路站，以在維護期間保持輸出操作

?每個通道內部和/或外部回路的3層終端組件動力變送器

?支持DPIDA控制塊高精度

為了獲得高精度，該模塊根據信道基礎，每25ms提供新的模擬輸入讀數，以及可配置的集成周期，以消除任何過程和/或噪聲和電源線

頻率。FBM在每個時間段將每個模擬輸入轉換為數字值，在一段時間內對這些值進行平均，并將平均值提供給控制器。

標準設計

FBM204具有堅固的擠壓鋁外殼電路。專門設計用于安裝FBM的外殼可提供各種級別根據ISA標準S71.04.在惡劣環境下進行環境保護。

視覺指示器模塊前部包含紅色和綠色發光二極管(LED)提供FBM功能的視覺狀態指示。

易于拆卸/更換

模塊安裝在Compact 200系列基板上。FBM固定件上的兩個螺釘將模塊安裝到基板上。無需拆卸即可拆卸/更換模塊現場設備終端布線或電力或通信布線。

現場總線通信

現場總線通信模塊或控制處理器與FBM使用的冗余2Mbps模塊現場總線。FBM接受從2Mbps現場總線的任一路徑(A或B)進行通信。如果一條路徑是不成功或在系統級切換，模塊繼續通信在活動路徑上。
