產品概述本產品外型小巧輕便，便于攜帶和連接。由電源模塊、溫度傳感模塊、變送模塊、漂零及溫度補償模塊、數據處理模塊等組成。傳感器內置信號采樣及放大、漂零及溫度補償功能，用戶接口簡潔、方便。輸出信號為4-20mA電流信號。功能特點

◆實時溫度監測功能

◆耐腐蝕，適于各類土壤的溫度測量

◆可測量土壤不同深度的溫度

◆性能穩定，測量精度高

◆輸出信號大，與溫度有較好的線性關系

適用范圍

可應用于氣象、環境、農業、林業、水利、電力、科研等需要測量土壤溫度的領域。

工作、存儲條件

工作溫度：-40～85?C

工作濕度：0～100%RH

儲存溫度：-40～125?C

儲存濕度：＜80%（無凝結）

工作原理

基于特定金屬導體的電阻值會隨溫度變化的特性用來進行溫度測量，測量出特定金屬導體的阻值，就可以推算出溫度。

技術參數

供電電壓：12V～24V DC

測量范圍：—30℃～70℃

測量精度：?0.2℃ （25℃時精度：0.1℃ 平均0.16℃）

重復精度：0.2℃

分辨率：0.1℃

信號輸出：

　電流型

信號范圍：4～20mA 兩線

溫度值=（實測電電流-4）/0.16-30

設備功耗：<15mA

防護等級：IP68

響應時間：2s

探頭線長：1.5m（標配）

引線長度上限：500米（定制項）

穩定時間：通電后100毫秒

電路密封：環氧樹脂

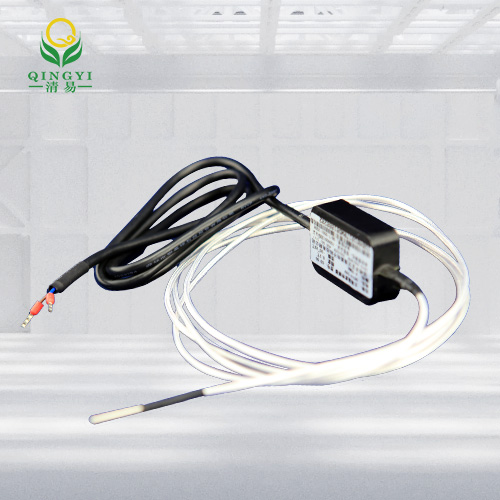

<附> CG-03 土壤溫度變送器探頭參數:

探頭廠商：德國Heraeus

探頭型號: ST-1-PT1000

探頭護體：Ф5*30mm不銹鋼護體

尺寸、重量

外型尺寸：L47*W37*H16（mm）

整機重量：80（g）
