AquaTrans AT868 液體流量變送器是一套完整的超聲波流量計量系統，用于測量以下液體：

- 飲用水

- 廢水

- 污水

- 排放水

- 處理水

- 冷卻水和加熱水

- 其他液體

特點

- 經濟型非侵入式流量測量

- 設置和安裝簡單

- 適用于各種管道尺寸和材料

- 適用于內襯管道

- 提供雙通道/雙路徑版本

- 速度、體積和累計流量

- 用于現場編程的內置鍵盤

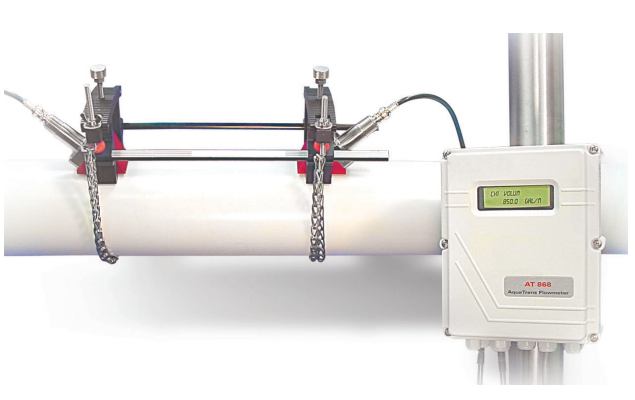

液體流量超聲波變送器

AquaTrans AT868 液體流量超聲波變送器將最先進的流量測量能力與低成本變送器封裝相結合，可直接安裝在工藝測量點。

可直接安裝在工藝測量點。它專為全管道中的水和廢水應用而設計。

全數字式 AquaTrans AT868 沒有活動部件，只需極少的維護。

板載微處理器采用 Correlation Transit-Time? 專利技術，可實現長期無漂移運行。自動調整以適應不斷變化的流體特性，動態配置的操作軟件簡化了編程。

過境時間流量

測量技術

傳輸時間技術使用一對傳感器，每個傳感器通過流體發送和接收編碼超聲波信號。

當流體流動時，下游方向的信號傳輸時間短于上游方向；傳輸時間之差與流速成正比。

AquaTrans AT868 可測量這一時間差，并使用已編程的管道參數來確定流速和方向。

濕式或夾裝傳感器

超聲波流量傳感器分為浸濕式和非浸濕式（夾緊式）。夾裝式傳感器夾在管道外側，不會與工藝流體接觸。

浸濕式傳感器安裝在管道或流量計內，與工藝流體直接接觸。

與傳統的流量計量技術相比，夾裝式傳感器具有最大的便利性和靈活性，而且安裝成本低。

只要安裝得當，濕式傳感器在大多數應用中都能提供最高精度（優于讀數的 1%）。

雙通道型號

可選的第二通道可測量兩條管道中的流量或同一管道上兩條路徑的平均值，從而提高精度。

AT868

規格

操作和性能

流體類型

導聲流體，包括大多數清潔液體和許多夾帶固體或氣泡的液體。最大空隙率取決于傳感器、詢問載波頻率、路徑長度和管道配置。

管道尺寸

- 夾式傳感器：0.5 至 300 英寸（12.7 毫米至 7.6 米）及以上

- 浸濕式傳感器：1 英寸至 200 英寸（25.4 毫米至 5 米）及以上

管壁厚度

最大 3 英寸（76.2 毫米）

管道材料

所有金屬和大多數塑料。對于混凝土、復合材料、高度腐蝕或內襯管道，請咨詢 GE。

流量精度（流速）

讀數的 0.5%（可通過過程校準實現）

典型夾裝流量精度（速度）

- 內徑大于 6 英寸（150 毫米）的管道：讀數的 ?1% 至 2

- 管道內徑<6 英寸（150 毫米）：讀數的 ?2% 至 5%

典型潤濕流量精度（速度） 讀數的 ?1

精度取決于管道尺寸和安裝，以及測量是單路徑還是雙路徑。
