一、模塊介紹
1、集成四路數字光源控制，亮度軟件控制
2、集成7路高速輸入，1路編碼器功能，12路DO輸出
3、自帶12V直流電源輸出，給相機供電
4、相機外觸發/軟件觸發由軟件切換
5、相機外觸發接線無需外部電源，相機的連條觸發線按要求接好即可
二、技術參數及安裝尺寸
工作電源直流24V
輸出功率
工作溫度-20℃～50℃
存儲溫度-30℃～70℃
溫度范圍＜90％

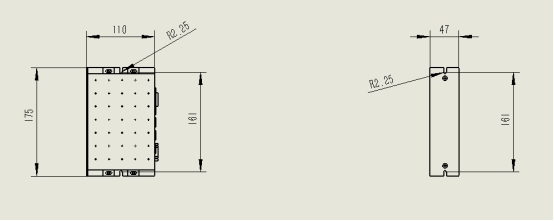

安裝尺寸
三、接口端子電路及功能定義
1、12V電源輸出：4組12V電源輸出，上正下負（相機供電）
2、外觸發輸出端口定義（禁止輸入外部電源）
根據實際端口排序/端口接線上下不能反
端口 | 相機4外觸發 | 相機3外觸發 | 相機2外觸發 | 相機1外觸發 |
上 | T4 | T3 | T2 | T1 |
下 | T4- | T3- | T2- | T1- |
|
|
|
|
3、光源輸出端口定義（禁止輸入外部電源）
根據實際端口排序/端口接線上下不能反
端口 | 通道4 | 通道3 | 通道2 | 通道1 |
上 | L4 | L3 | L2 | L1 |
下 | L4- | L3- | L2- | L1- |
4、IN1-IN8輸入端口定義
根據實際端口排序,輸入既可高電平觸發，也可低電平觸發，每通道獨立輸入。
1、低電平觸發接線方式，里邊為雙向光耦，可反接
端口 | 4 | 3 | 2 | 1 | 8 | 7 | 6 | 5 |
上 | IN4 | IN3 | IN2 | IN1 | 編碼器 | IN7 | IN6 | IN5 |
下 | 24V | 24V | 24V | 24V | 24V | 24V | 24V | 24V |
2、高電平觸發接線方式，里邊為雙向光耦，可反接
端口 | 4 | 3 | 2 | 1 | 8 | 7 | 6 | 5 |
上 | 0V | 0V | 0V | 0V | 24V | 0V | 0V | 0V |
下 | IN4 | IN3 | IN2 | IN1 | 編碼器 | IN7 | IN6 | IN5 |
|
|
|
|
|
|
|
|
IN1 | 觸發拍照端子1 | 當輸入IN信號后，模塊執行對應的IN事務流程。每個IN事務流程在模塊參數設置軟件界面設置。
|
IN2 | 觸發拍照端子2 | |
IN3 | 觸發拍照端子3 | |
IN4 | 觸發拍照端子4 | |
IN5 | 觸發拍照端子5 | |
IN6 | 觸發拍照端子6 | |
IN7 | 觸發拍照端子7 | |
IN8 | 編碼器 | 輸入公共端接必須接高電平 |
5、OUT輸出端口定義
根據實際端口排序/端口接線上下不能反
端口 | 12 | 11 | 10 | 9 | ----- | 4 | 3 | 2 | 1 |
上 | OUT12 | OUT11 | OUT10 | OUT9 | ----- | OUT4 | OUT3 | OUT2 | OUT1 |
下 | 0V | ||||||||
注意：1、OUT編號與軟件OUT輸出設置的編號一一對應
2、輸出端子下排必須接入0伏電源，不可接反！目前只能輸出低電平
四、IO模塊控制軟件界面
