產品描述

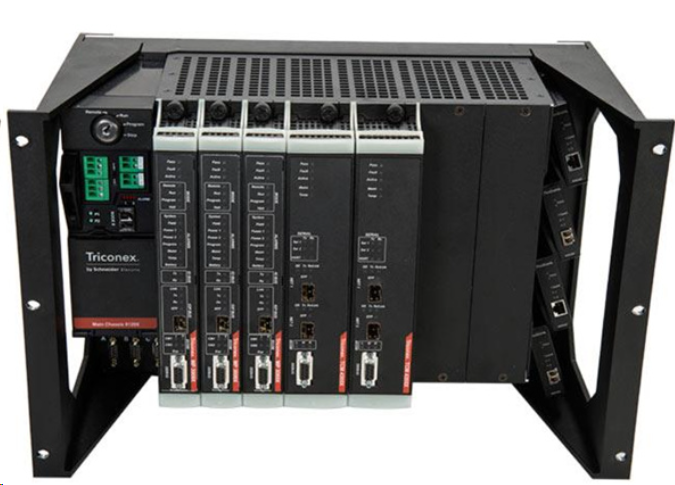

制造商 ： Triconex

產品編號： 3505E

產品類型 ： 模擬輸出模塊

類型 ： TMR

輸出電流范圍 ： 4-20 mA 輸出 ( 6% 超量程)

輸出點數 ： 8

隔離點 ： 無，共回路，直流耦合

分辨率 ： 12 位

輸出精度 ： FSR (0-21.2 mA) 的 <0.25%(4-20 mA 范圍內)，從 32? 到 140? F(0? 到 60? C)

超量程保護： 42.5 VDC，連續

支路故障的開關時間：< 10 ms，典型值

顏色 ： Pea Green

重量 ： 4 公斤

尺寸 ： 9 kg

裝運重量 ： 10 公斤

Tricon 系統

Tricon 系統采用功能強大、可擴展的設計，可確保連續運行，符合 IEC61508 等國際安全標準，

并滿足緊急停機 (ESD)、火災和氣體保護 (F&G)、燃燒器管理 (BMS)、高完整性壓力保護 (HIPPS) 和渦輪機械控制 (TMC) 等應用的要求。

冗余高可用性架構提供了靈活、健壯、可靠且強大的解決方案，非常適合希望實現卓越環境和安全的客戶。

Tricon 系統是需要最大限度地提高其資產安全性和性能的客戶必須的。

如果您面臨的挑戰是降低投資和生命周期成本、滿足新的安全標準、

應對市場中嚴峻的競爭壓力以及員工和環境的福利，那么 Tricon 系統就是為您設計的。

Triconex 系列允許客戶根據其特定要求優化他們對安全系統的選擇。

我們的強項是 Tricon 機架、Tricon 電源模塊、主處理器模塊、輸入模塊、輸出模塊、Tricon 通信模塊 TCM。

Triconex 系統通常由以下典型模塊組成：

主處理器模塊（三重）

通信模塊

輸入和輸出模塊：可以是模擬和/或數字的，可以單獨工作或在熱備用（待機）中工作

電源模塊 （冗余）

可以容納先前模塊的背板（機箱）

系統機柜：可以將一個或多個機箱壓縮在一個機柜中

編組柜，以適應和標準化現場儀表和 Triconex 系統柜之間的接口連接

用于監控事件的人機界面 （HMI）

用于編程的工程工作站 （EWS）監控、故障排除和更新
