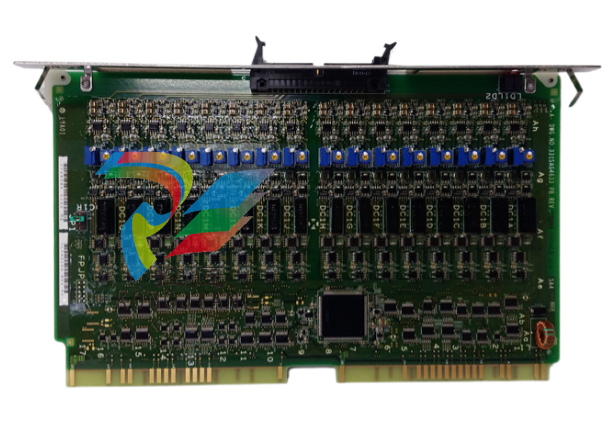

基本細節：LYA010A 輸入輸出模塊 HITACHI

1 PLC輸入/輸出模塊

介紹 1.1 數字信號和模擬信號

的區別 數字輸入/輸出信號是開關信號，一個1或一個0.

模擬信號，有電壓信號或電流信號兩種，一般是由變送器傳輸?shù)男盘?hào)，如壓力變送器檢測水管壓力時，將輸出一個4-20ma或0-10V的模擬信號給PLC，PLC進行數據處理。

開關量輸入點(DI)，處理開關量輸入信號。

模擬輸入點(AI)，處理模擬輸入信號(0-20 MADc，0-5VDC)。

電阻信號(包括熱電阻)輸入點，處理熱電阻或一般電阻信號。

高速脈沖輸入點，處理高速脈沖信號。

電壓(包括熱電偶)輸入點、處理電壓輸入或熱電偶信號。

還有通信功能，用于與上位機進行數據交換或控制下屬控制器儀表驅動器

1.2 數字量和模擬量輸入模塊

的區別 根據現場輸入信號的不同，輸入模塊可分為開關量輸入模塊和模擬量輸入模塊。

開關量輸入模塊的功能是將各種開關信號轉換為CPU所需的TTL標準信號。根據輸入電源類型，也可以是直流輸入模塊和交流輸入模塊。輸入信號經過分壓、限流、濾波后，通過光電耦合轉換為TTL(5V)標準信號。

模擬量輸入模塊的功能是將溫度、流量、電流、電壓等不斷變化的模擬信號轉換成若干數字信號，CPU可以進行處理。模擬量輸入電路一般由運算放大器轉換、模式轉換(A/D)、光電隔離等組成。

PLC輸入、輸出模塊類型：數字量輸入DI、數字量輸出DO、模擬量輸入AI、模擬量輸出AO。

數字輸入和輸出一般為24V。

模擬量有兩種類型，四種模擬量。兩種類型分別是電壓型和電流型。電壓類型有 0-10V 和 -10 至 10V。電流型主要有4-20MA，0-20MA。然后模塊通過A/D轉換，將模擬量轉換為 32767~-32768個數字，然后實施控制。

信號模板的功能是轉換各種過程I/O信號。將多種信號輸入為數字量，便于PLC識別、處理和分析。輸出被轉換為模擬到各種調節機制來執行，或者將輸出轉換為2位做量來控制一些設備，如啟動停止、開和關

1.3 數字量輸入/輸出模塊

開關量輸入模塊是將外部控制信號或現場檢測信號傳遞給PLC CPU的處理模塊。外部信號一般有按鈕、接近開關、行程開關等。

輸出模塊是PLC根據輸入模塊輸入的信號和內部邏輯編程邏輯進行處理，處理結果出來后，開關量輸出將輸出模塊的高低電平信號，帶動外部中間繼電器、接觸器、指示燈、電磁閥等元件，使外部設備進行相應的動作

1.4 輸出模塊

的功能PLC輸出模塊的功能是放大輸出信號的功率。PLC信號是用電平表示的，為了使其在被讀取過程中不失真，它需要有一定的儲備能量或有一定的信號功率。輸出模塊的功能實際上是一個功率放大器。輸出模塊是驅動外部負載的模塊。

普通PLC輸出裝置、三極管、晶閘管、繼電器。

PLC輸入模塊用于接收生產過程的各種參數。(啟動停止)

PLC輸出模塊是用來將可編程控制器運行后獲得的信息發出出去的，并通過實現機器來完成各種工業現場的控制。(執行結果及輸出)1、具有良好的抗干擾能力。

2、能滿足工業現場各種信號的匹配要求。
