DAQM-4102 是一款交流電采集產品，附帶 5A 電流的電流互感器，支持二次互感，即 5A 做為一次互感器的二次電流實現更大電流信號的采集。有兩組 RS485 通訊接口，其中一組光電隔離，雙接口可同時運行，應用層采用標準 MODBUS-RTU 協議，符合工業標準。方便與上位機通訊，可實現快速組網，構建監測系統。

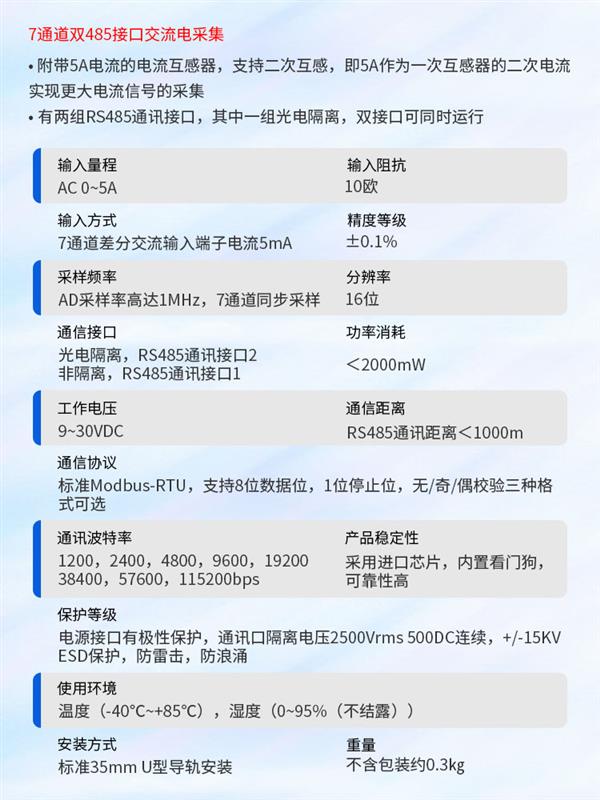

輸入量程AC 0~5A

輸入方式7 通道差分交流輸入端子電流 5mA

采樣頻率AD 采樣率高達 1MHZ，7 通道同步采樣

分 辨 率16 位

精度等級?0.01%

輸入阻抗10 歐

通信接口光電隔離 RS485 通訊接口 2非隔離 RS485 通訊接口 1

通信協議標準 Modbus-RTU，支持 8 位數據位，1 位停止位，無/奇/偶校驗三種格式可選

通訊波特率1200bps，2400bps，4800bps，9600bps，19200 bps，38400bps，57600bps，115200bps

通信距離RS485 通訊距離＜1000M

工作電壓9-30V DC

保護等級電源接口有極性保護，通訊口隔離電壓 2500Vrms 500DC 連續， /-15KV ESD保護，防雷擊，防浪涌；

產品穩定性采用進口芯片，內置看門狗，可靠性高

功率消耗<；2000mW
