橡膠、薄膜工頻電壓強度試驗機 ；  ；試驗方式：

1、絕緣試樣空氣中擊穿、耐壓試驗或階梯試驗；

2、絕緣試樣浸油中擊穿、耐壓試驗或階梯試驗；

注：根據用戶要求，可定制其他試驗方式。

橡膠、薄膜工頻電壓強度試驗機 ； 工頻耐電壓強度試驗儀的使用方法和操作規范，綜合相關標準及設備操作指南整理：

一、試驗前準備

?儀器與試品檢查?

確保試驗儀接地可靠，調壓器歸零；被試品清潔干燥，無表面污垢或水分。

大型設備需進行空升試驗（不接試品升壓至試驗電壓），校準儀表并調整放電球隙。

?安全措施?

設定安全距離，非被試繞組短路接地；試驗區域設專人監護，禁止無關人員進入。

保護電阻（0.1~0.5Ω/V）串聯接入高壓回路，限制擊穿時的短路電流。

二、操作步驟

?接線與啟動?

按示意圖接線，高壓尾端可靠接地；接通電源后調壓器調至零位，按下啟動按鈕。

?升壓過程?

以?1.5~2kV/s? 速度勻速升壓（40%試驗電壓后按每秒3%速率升壓）。

密切監視電壓表、電流表，升至目標電壓后持續?1分鐘?。

?降壓與結束?

1分鐘后迅速降壓至1/3試驗電壓以下，再切斷電源；調壓器歸零后斷開總電源。

三、試驗中監控

?異常情況立即處理?：出現以下情況立即降壓斷電：

電壓/電流表劇烈擺動；

被試品冒煙、異響或絕緣燒焦；

擊穿放電現象。

?數據記錄?：記錄環境溫濕度、耐壓前后絕緣電阻值（耐壓后阻值降低≤30%為合格）。

四、注意事項

?時序要求?

工頻耐壓試驗必須在絕緣電阻、介質損耗等非破壞性試驗合格后進行。

油浸設備需靜置>；24小時，充油后注油靜置>；12小時。

?電壓標準?

試驗電壓一般為額定電壓?1.5~3倍?（如變壓器出廠試驗電壓250kV，交接試驗按80%即200kV執行）。

高海拔地區需修正：海拔每升高1000米，試驗電壓提高8%。

?特殊試品?

大容量設備（如長電纜）需緩慢升壓，防止充電電流燒毀儀表。

多層絕緣材料測試需按GB/T1408標準選擇電極類型（如球-球電極）并控制環境溫濕度。

五、結果判定

合格：無擊穿或閃絡，耐壓前后絕緣電阻降低≤30%，油色譜分析正常。

不合格：絕緣老化導致局部放電（如瓷件表面紅火），或電流表突升/突降表明擊穿。

?重要提示?：操作人員需經專業培訓，全程佩戴絕緣防護裝備；直流試驗后轉交流試驗時，需復位設備短路桿

一、電壓擊穿試驗儀，適用范圍及功能

主要適用于固體絕緣材料（如：塑料、橡膠、薄膜、樹脂、云母、陶瓷、玻璃、絕緣漆等介質）在工頻電壓或直流電壓下?lián)舸姸群湍碗妷旱臏y試。

二、電壓擊穿試驗儀，技術要求：

01、輸入電壓： 交流220 V

02、輸出電壓： 交流0－－100 KV ；

 ； ； ； ； ； ； ； ； ； ； ； ； ；直流0—100 KV

03、電器容量：5KVA

04、高壓分級：0-10KV，0－－50KV，0-100KV

05、電壓擊穿試驗儀，升壓速率：100V/S 200V/S 500 V/S 1000 V/S 2000V/S ； 5000V/S等

 ； ； ； ； ； ； ； ； ； ； ； ；（備注：滿足標準要求并可以根據用戶需求設定不同的升壓速率）

06、試驗方式：

 ； ； ； ； ； ； ； ； ；直流試驗：1、勻速升壓 ； 2、梯度升壓3、耐壓試驗

 ； ； ； ； ； ； ； ； ；交流試驗：1、勻速升壓2、梯度升壓3、耐壓試驗

07、電壓擊穿試驗儀，試驗介質：空氣，試驗油

08、安裝靈敏度較高的過電流保護裝置保證試樣擊穿時在0.05S內切斷電源。

09、采用智能集成電路進行勻速升壓。

10、支持短時間內短路試驗要求。

11、電壓試驗精度：≤ 1％。

12、試驗電壓連續可調：0－－100 KV。

13、電流可采集到mA級。

 ；14、出具國家一級計量單位校準檢定證書或出具客戶指定計量單位的證書。

三、電壓擊穿試驗儀，安全保護

電壓擊穿試試驗儀，電路保護控制：

（1）超壓保護 （2）過流保護 （3）短路保護（4）漏電保護 （5）軟件誤操作保護

 ；高壓輸入回路斷電保護控制：

 ；（1）總電源開關 ； ； ； ； ； ； ；（2）調壓器復位開關 （3）高壓斷電開關

 ； ； ； ； ； ；（4）試驗箱門安全開關 （5）高壓回路開關 ； ； ；（6）漏電保護開關

四、電壓擊穿試驗儀，主要配置

電壓擊穿試驗儀，標準配置

序號名稱配置備注

01試驗主機 一臺 ； ；

02控制裝置 一套 ； ；

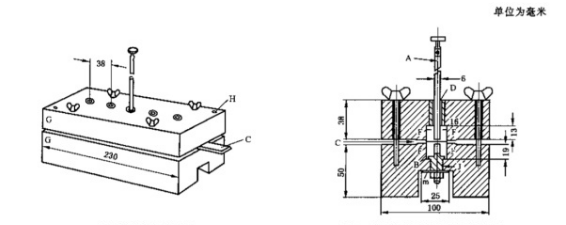

03試驗電極 二套（國標1408.1） ； ；

04試驗油箱 二只 ； ；

05放電系統 一套 ； ；

06控制系統 一套 ； ；

07數據采集系統 一套 ； ；

08試驗軟件 一套 光盤

09計算機 一套 品牌

10噴墨打印機 一臺 品牌

11產品使用說明書 一份 ； ；

12計量證書 一份 ； ；

13產品合格證 一份 ； ；

五、電壓擊穿試驗儀，常規型號為：

 ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； BDJC-10KV

 ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； BDJC-20KV

 ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； BDJC-30KV

 ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； BDJC-50KV

 ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； BDJC-100KV

六、保護功能：

具有完善的安全防護措施：

電路保護控制：跳閘后電壓自動回零

 ；

a、超壓保護

b、試驗過流保護

c、試驗短路保護

d、安全試驗門保護 ；

e、軟件誤操作保護

f、零電壓復位保護

g、試驗漏電保護

h、獨立接地保護

i、試驗結束放電保護

j、設備故障報警保護

七、絕緣介電強度試驗與絕緣電阻測試

絕緣介電強度試驗是在相互絕緣的部件之間或絕緣的部件與地之間，在規定時間內施加規定的電壓，以此來確定電機在額定電壓下能否安全工作，能否耐受由于開關、浪涌及其它類似現象所導致的過電壓的能力，從而評定電機絕緣材料或絕緣間隙是否合適。如果電機有缺陷，則在施加試驗電壓后，會產生擊穿放電或損壞。擊穿放電表現為飛弧(表面放電)、火花放電(空氣放電)或擊穿(擊穿放電)現象。過大的漏電流可能引起電參數或物理性能的改變 。

絕緣介電強度試驗與絕緣電阻測試是不能等同的。清潔、干燥的絕緣體盡管具有高的絕緣電阻，但卻可能發生不能經受絕緣介電強度試驗的故障；反之，一個臟的、損傷的絕緣體，其絕緣電阻雖然低，但在高電壓下也可能不會被擊穿。由于絕緣部件是由不同材料制成或是由不同材料合成的，它們的絕緣電阻各不相同。因此，絕緣電阻的測試不能完全代表對清潔度或無損傷程度的直接量度。但是，這種測試對確定高溫、潮濕、污物、氧化或揮發性材料等對絕緣特性影響程度是極為有益的 。

事實上，一臺由于過熱而使絕緣材料已經老化變脆的電機，其絕緣電阻仍可高達100MΩ，但卻無法通過絕緣介電強度試驗。絕緣電阻測試對絕緣材料受潮特別敏感，對絕緣材料老化則顯得力不從心。

絕緣介電強度試驗一般采用50Hz正弦波交流電，而絕緣電阻測試均采用直流電。
