10KN撕裂強度扯斷強度試驗機 ； 校準

校準是調整精度的關鍵部分，試驗機的準確度關鍵步驟，具有自動校準，輸入數據后一鍵完成功能，當掛上砝碼，目標值輸入你要矯正值后按確定鍵，儀表自動將數值校正。

進入校準界面，按‘標定’鍵，進入密碼輸入界面顯示

‘密碼：000000’輸入系統默認密碼123456進入校準界面，進入后界面顯示當前力值，峰值、位移、目標值、速度。在系統校準模式下速度是利用導航鍵進行調整（0.1-50mm/min）用此速度進行壓測力計操作。

備注：設備在出廠時已經校準完畢，可以直接進行試驗操作。

10KN撕裂強度扯斷強度試驗機 ； 主要規格及技術參數

序號檢 ；驗 ；項 ；目技 ；術 ；要 ；求

1 試驗力 5000N  ；100N  ；200N  ；500N  ；1000N  ；2000N  ；3000N  ；5000N

2 試驗力測量范圍負荷的2%~100%

3 位移測量分辨率0.01mm

4 試驗力示值相對誤差優于?1%

5 試驗力示值重復性相對誤差 ≤1%

6 試驗力零點相對誤差 ?0.1%

7 速度范圍 0.05-500mm/min

8 速度精度優于?1%

9 有效拉伸空間 700mm

10 電源～220V?10%  ； ；50Hz 0.5kW

11外形尺寸400*400*1300

第一節 ；菜單設置

按‘設置’鍵進入選擇界面界面顯示‘系統設置’‘?dāng)?shù)據’。

1.1系統設置：包括‘試驗方法’‘返回設置’‘預緊力’‘破型判斷’‘破型起限’‘高速設置’‘速度參數’‘最大量程’‘過載保護率’

試驗方法： ；進入界面后光標在此行閃爍，按數字鍵‘1’，‘2’進行試驗方法的選擇

返回設置：返回速度的設置1-500mm/min任意速度輸入

預緊力：表示當前力值大于或等于設定值時位移自動清零，此值任意設置

破型判斷：表示當前試驗力值下降大于設定力值時，試驗機自動停機。

破型起限：表示當前試驗力大于此設定值時，破型判斷有效，破型判斷破型起限，根據實際情況設置

高速設置：系統當前可以切換的最高速度值

中速設置：系統當前默認值，試驗時，橫梁移動時系統自動默認值

低速設置：系統當前可以切換的最低速度值

速度參數：系統調速的控制參數出場時調整，用戶不能隨意更改

最大量程：當前儀器的最大量程，根據傳感器的大小而定，用戶不能隨意更改。

過載保護：當前儀器的過載保護率用戶，不可隨意更改

試驗方法選擇

 ； ； ； ；進入系統設置后按數字鍵（1，2）選擇試驗方法1選擇（抗拉強度）2（彎曲）完成后移動光標選擇可以修改光標指定的各數據項，返回主界面后不同的試驗方法有不同的試驗界面，用戶可根據自己的試驗方法進行選擇使用，橫向斷裂強度數據如果感覺精度不夠時用戶可以利用峰值自己進行運算。

試驗

1、 ；首先使用“上升”和“下降”調整中橫梁的位置來夾取試樣（試樣夾上之后，不能太緊，不能帶力）

2、 ；按一下“力清零”鍵，把力清掉，按下“試驗”鍵開始做試驗，直到試樣被破壞，設備自動停機，出現數據。

3、 ；如果試樣已破壞，設備沒有自動停機，則手動按下“停止”然后，進入“系統設置”更改一下“破型判斷”和“破型起限”的值，已達到自動停機的目的。

4、 ；試驗完成，關閉電源，打掃衛生。

 ；

Technical parameters:

A. Test force (kN): 5kN

B. Measuring accuracy of testing machine: Level 1 (Standard Edition)

C. Effective range of force measurement: 2% - 100% FS/

D. Resolution: 1/300000

E. Relative error of indication: 1%

F. Speed regulation range: 0.05-500mm/min (stepless speed regulation)

Accuracy: 1% better than indication value

H. Force Control Rate Control Range: 0.05-5% FN

I. Measurement range: 0-999mm

J. Resolution: 0.001 mm

K. Measurement accuracy: 1% better than indication value

L. Power supply and power: ~220V 10% 50Hz 0.5kW

M. Weight (kg): 120 KG

N. Use conditions: temperature: 10 C - 35 C； humidity: 30% - 85%；

軟件說明

a.軟件系統：中英文Windows2000/XP/Win7平臺下軟件包

b.自動儲存：試驗條件、試驗結果、計算參數、標距位置自動儲存。

c.自動返回：試驗結束后，試驗機橫梁會自動返回到試驗初始位置。

d.連續試驗：一批試驗參數設定完成后，可連續進行測試。

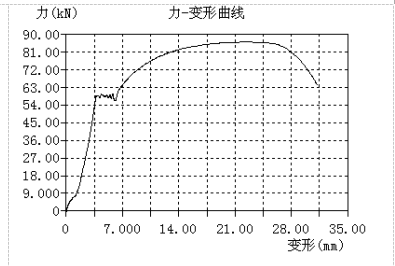

e.多種曲線：同一圖形上可顯示多種不同的曲線：荷重--位移、荷重-時間、位移--時間、應力—應變、荷重—兩點延伸等到多種曲線。

f.曲線對比：同組試樣的曲線可在同一張圖上疊加對比。

g.報告編輯：可按用戶要求輸出不同的報告形式。

h.動態顯示：測試過程中，負荷、伸長、位移及選中的試驗曲線隨著測試的進行，實時動態顯示在主控屏幕上。

i.自動變標：試驗中負荷、伸長等曲線坐標，如果選擇不當，可根據實測值的大小，自動變換座標。保證在任何情況下 曲線以最大的形式顯示在屏幕上。

j.峰值保持：在測試的整個過程中，測試項目的最大值始終隨著試驗的進行，在屏幕窗口上顯示。

k.執行標準：滿足GB、ISO、JIS、ASTM、DIN等多種試驗方法和標準。

工作環境條件

1在室溫100C～350C范圍內，相對濕度不大于80%；

2在穩固的基礎或工作臺上正確安裝，水平度為0.2/1000；

3在無震動、無腐蝕性介質和無較強電磁場干擾的環境中；

4電源電壓的波動范圍不應超出額定電壓的?10%。

開關機注意事項:

1開機時主機和計算機的開機順序會影響計算機的通訊初始化設置，所以務必請用戶嚴格按照上述開機順序進行。

2每次開機后要預熱5分鐘，待系統穩定后，才可進行試驗工作。

3如果剛剛開機，需要再開機，至少保證1分鐘的間隔時間。

4在更換夾具后，首先要注意調整好可調擋圈（上下限位開關）。

5尤其在用小力值傳感器做試驗時，一定要調整好可調擋圈的位置，以免操作失誤而損壞小力值傳感器。不要超過傳感器的額定量程。

6任何時候都不能帶電插撥電源線，否則很容易損壞電氣控制部分。

7試驗過程中，不能遠離試驗機。

8試驗過程中，除停止按鍵和急停開關外，不要按控制盒上的其它按鍵，否則會影響試驗。

9試驗結束后，一定要關閉所有電源。

10本計算機是專門用于試驗機控制和數據處理的，請勿在計算機內安裝其它應用軟件，以免試驗機應用軟件不能正常運行。

11計算機要嚴格按照系統要求一步一步退出，正常關機，否則會損壞部分程序，導致軟件無法正常使用。

12不要使用來歷不明或與本機無關的軟盤在試驗機控制用計算機上寫盤或讀盤，以免病毒感染。

 ；試驗步驟
　　1.拉伸試驗
　　一是根據試樣選用量程，掛好鉈并對準刻線，并調整緩沖閥使之與量程范圍相適應。二是打開電源，啟動油泵，開啟送油閥讓活塞上升下降200mm，2次～3次。三是讓活塞上升20mm～40mm，調指針對準零位。四是調整移動橫梁至適當位置。關閉送油閥，按動夾頭“開”、“夾緊”按鈕，夾緊試樣，必須注意使試樣處于鉛垂并位于中間位置。按試驗要求的加荷速度調整指示盤轉速。五是打開送油閥開始加荷，使指針的旋轉速度與跟蹤盤的速度基本保持一致。六是試樣破壞后，關閉送油閥，記錄試驗數據，將被動針撥回零位，取下斷裂的試樣。七是重復二到六的內容繼續下一試驗。
　　2.抗壓試驗
　　一是根據試塊選用量程，掛好鉈并對準刻線，并調整緩沖閥使之與量程范圍相適應。二是接通電源，啟動油泵，打開送油閥使活塞上升一段，調指針對零，關閉送油閥。三是啟動加載速度指示器，根據加載速度，調整指示盤以一定的轉速旋轉。四是放好試塊。五是迅速將送油閥調到相應位置，應保持指針與指示盤同步旋轉，直至試塊壓碎，關閉送油閥，打開回油閥。六是記錄試驗數據，撥回從動針。七是清除被壓碎試塊。八是重復四到八的內容直至所有試塊做完。

測試項目：

（一）普通測試項目：（普通顯示值及計算值）
●拉伸應力　　　●拉伸強度 ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ； ●扯斷強度　　　●扯斷伸長率
●定伸應力　　　●定應力伸長率 ； ； ； ； ； ； ； ； ； ； ●定應力力值　　●撕裂強度
●任意點力值　　●任意點伸長率 ； ； ； ； ； ； ； ； ； ； ●抽出力　　　　●粘合力及取峰值計算值
●壓力試驗　　　●剪切剝離力試驗 ； ； ； ； ； ； ； ●彎曲試驗　　　●拔出力穿刺力試驗

（二）特殊測試項目：
1.彈性系數即彈性楊氏模量定義：同相位的法向應力分量與法向應變之比。為測定材料剛性之系數，其值越高，材料越強韌。
2.比例限：荷重在一定范圍內與伸長可以維持成正比之關系，其醉大應力即為比極限。
3.彈性限：為材料所能承受而不呈永久變形之醉大應力。
4.彈性變形：除去荷重后，材料的變形完全消失。
5.永久變形：除去荷重后，材料仍殘留變形。
6.屈服點：材料拉伸時，變形增快而應力不變，此點即為屈服點。屈服點分為上下屈服點，一般以上屈服點作為屈服點。屈服：荷重超過比例限與伸長不再成正比，荷重會突降，然后在一段時間內，上下起伏，伸長發生較大變化，這種現象叫作屈服。
7.屈服強度：拉伸時，永久伸長率達到某一規定值之荷重，除以平行部原斷面積，所得之商。
8.彈簧K值：與變形同相位的作用力分量與形變之比。
9.有效彈性和滯后損失：在復合材料拉力試驗機上，以一定的速度將試樣拉伸到一定的伸長率或拉伸到規定的負荷時，測定試樣收縮時恢復的功和伸張時消耗的功之比的百分?jǐn)?shù)，即為有效彈性；測定試樣伸長、收縮時所損失的能與伸長時所消耗的功之比的百分?jǐn)?shù)，即為滯后損失。

依據標準

GB/T 16491、GB/T 1040、GB/T 8808、GB/T 13022、GB/T 2790、GB/T 2791、GB/T 2792、GB/T 16825、GB/T 17200、GB/T 3923.1、GB/T 528、GB/T 2611、GB/T 6344、GB/T 20310、GB/T 3690、GB/T 4944、GB/T 3686、GB/T 529、GB/T 6344、GB/T 10654、HG/T 2580、JC/T 777、QB/T 2171、HG/T 2538、CNS 11888、JIS K6854、PSTC-7、ISO 37、AS 1180.2、BS EN 1979、BSEN ISO 1421、BS EN ISO 1798、BS EN ISO 9163、DIN EN ISO 1798、GOST 18299、DIN 53357、ISO 2285、ISO 34-1、ISO 34-2、BS 903、BS 5131、DIN EN 12803、DIN EN 12995、DIN53507-A、DIN53339、ASTM D3574、ASTM D6644、ASTM D5035、ASTM D2061、ASTM D1445、ASTM D2290、ASTM D412、ASTM D3759/D3759M
