碳素材料電阻率測試儀、粉體垂直電阻率測試儀 ；  ；什么是表面電阻率 .

　　表面電阻：在試樣的某一表面上兩電極間所加電壓與經過一定時間后流過兩電極間的電流之商；訪伸展流主要為流過試樣表層的電流，也包括一部分流過試樣體積的電流成分.在兩電極間可能形成的極化忽略不計.

表面電阻率：在絕緣材料的表面層的直流電場強度與線電流密度之商，即單位面積內的表面電阻.

關于測量原理，不同方法各有優劣：三電極法符合GB/T 10518標準，適合絕緣材料；四探針法對薄膜類更精準但要求樣品平整。

碳素材料電阻率測試儀、粉體垂直電阻率測試儀 ；  ；技術參數方面有幾個重點：電阻范圍需覆蓋10 . ~101 . Ω，電流檢測要低至10 . 1 . A。電壓檔位最好有10-1000V多檔調節，精度方面高阻值段(>；1012Ω)允許?20%誤差是行業常態。

使用便捷性也不能忽視。試樣處理環節很重要，直徑小于100mm可能需要定制電極。

特別提醒用戶注意多數設備環境溫度限值40℃，真正的"高溫"功能需單獨確認，比如三環電極法的真空加熱系統。

最后想到兩個易遺漏點：一是電阻測試必須配合高溫試驗臺使用；二是表面電阻和體積電阻的測量順序不能顛倒。這些實操細節要在建議里強調。

電阻率的測量方法和精度

　　1、方法：測量高電阻常用的方法是直接法和比較法.

　　直接法是測量加在試樣上的直流電壓和流過試樣的電流而求得試樣電阻.直接法主要有檢流計法和直流放大法（高阻計法）比較法主要有檢流計法和電橋法.

　　2、精度：對于大于10的10Ω的電阻，儀器誤差應在?20%的范圍內；對于不大于10的10Ω的電阻，儀器誤差應在?10%的范圍內.

　　3、保護：測量儀器用的絕緣材料一般只具有與被測材料差不多的性能.試樣的測試誤差可以由下列原因產生：

　?、偻鈦砑纳妷阂鸬碾s散電流通渠道.通常不知道它的大小，并且有漂移的特點；

　?、跍y量線路的絕緣材料與試樣電阻標準電阻器或電流測量裝置的并聯.

參數：

應用范圍：

a  ； ； ；材料高阻測試測量如防靜電產品（防靜電鞋、防靜電塑料橡膠制品、計 算機房防靜電活動地板等）電阻值的檢測；

b  ； ； ；材料體積電阻(率)和表面電阻(率)測量；

c  ； ； ；電化學和材料測試，以及物理，光學和材料研究；

d  ； ； ；微弱電流測量如光電效應和器件暗電流測量。

 ；

工作原理

根據歐姆定律，被測電阻Rx等于施加電壓V除以通過的電流I。BEST121型數字高阻計是同時測出電阻兩端的電壓V和流過電阻的電流I，通過內部的大規模集成電路完成電壓除以電流的計算，然后把所得到的結果經過A/D轉換后以數字顯示出電阻值，即便是電阻兩端的電壓V和流過電阻的電流I是同時變化，其顯示的電阻值不象普通高阻計那樣因被測電壓V的變化或電流Ｉ的變化而變，所以，即使測量電壓、被測量電阻、電源電壓等發生變化對其結果影響不大，其測量精度很高，從理論上講其誤差可以做到零，而實際誤差可以做到千分之幾或萬分之幾。

使用高電阻絕緣奢侈可以改善測量誤差，但這種方法將使儀器昂貴而又笨重，而且對高阻值試樣的測量仍不能得到滿意的結果.較為滿意的改進方法是使用保護技術，即在所有主要的絕緣部位安置保護導體，通過它截信了各種可能引起誤差的雜散電流；將這些導電聯接在一起組成保護系統，并與測量端形成一個三端網絡.當線路連接恰當時，所有外來寄生電壓的雜散電流被子保護系統分流到測量電路以下，這就可大大減少誤差的可能性.

　　在系統的保護端和被保護端之間存在的電解電勢，接觸電勢或熱電運勢較小時，均能補償?shù)?，使它們在測量中不引起顯著誤差.

　　在電流測量中，由于被保護端和保護端之間的電阻與電流測量裝置并聯可能產生誤差，因此前者至少應為電流測量裝置輸入電阻的10倍，好為100倍.在電橋法測量中，保護端與測量端帶有大致相同的電位，但電橋中的一個標準電阻與不保護端和保護端之間的電阻并聯，因此，后者至少為標準電阻的10倍，好20倍.

　　在開始測試前先斷開電源和試樣的連線進行一次測量，此時設備應在它的靈敏度許可范圍內指示無窮大的電阻.可用一些已知值的標準電阻業檢查設備運行是否良好.

典型應用

1.硫化橡膠體積、表面電阻率測定

2.測量防靜電鞋、導電鞋的電阻值

3.測量防靜電材料的電阻及電阻率

4.測量計算機房用活動地板的系統電阻值

5.測量絕緣材料電阻(率)

6.光電二極管暗電流測量

7.物理，光學和材料研究

8.高分子材料表面體積電阻率測定

根據高溫塑料薄膜的測試需求（溫度適應性、測量精度、樣品兼容性等），以下是選型要點：

. 一、核心選型要素 .

. 測量原理與精度 .

. 三電極法 . ：符合 . GB/T 10518-2006 . 標準，適合絕緣材料高溫電阻率測試。

. 四探針法 . ：適用于薄膜類材料，可測方塊電阻和電阻率，支持溫度-電阻曲線分析。

. 電阻范圍 . ：至少覆蓋 . 10 . ~101 . Ω . ，高阻值段（>；1012Ω）誤差需≤?20%。

. 樣品兼容性 .

. 夾具要求 . ：薄膜樣品直徑應≥100mm（不足需定制電極）。

. 測試方式 . ：表面電阻與體積電阻需分開測量，且必須先測表面電阻。

. 二、推薦對比 .

. . 溫度范圍 . . 測量原理 . . 關鍵優勢 . . 適用標準 .

. -160℃~500℃三電極法支持介質損耗/介電常數測試，控溫精度?0.5℃GB/T 1409、ASTM D150

. 高溫真空/氣氛環境三環電極法鉑導線防信號衰減，觸摸屏操作便捷GB/T 10518、ASTM

高溫箱集成四探針法自動繪制溫度-電阻率曲線，適合導電薄膜分析半導體材料標準

. 未明確高溫范圍11通用法觸控操作，支持固體/液體/薄膜，  ； ；GB/T 1410、ASTM D25711

.

. 三、操作注意事項 .

. 試樣預處理 . ：確保薄膜表面平整、無損傷，避免雜質干擾。

. 環境控制 . ：多數儀器工作環境為0℃~40℃ . . . ，高溫測試需外接溫控設備。

. 數據校準 . ：定期校驗儀器，高阻值（>；1012Ω）段需重點驗證精度。

附件：

1.一年固保書及中文操作說明書各一份

2.電源線一條

3.測量線三根（屏蔽線、測試接線、接地線）

4.屏壁箱一個

5. ；固體電極一套

測試步驟：

1、測試溫度23?2℃，相對濕度65?5%，無外界電磁場干擾環境中進行。

2、測試時對試樣所加電壓為100V~500V的直流電壓，選擇電壓檔次。

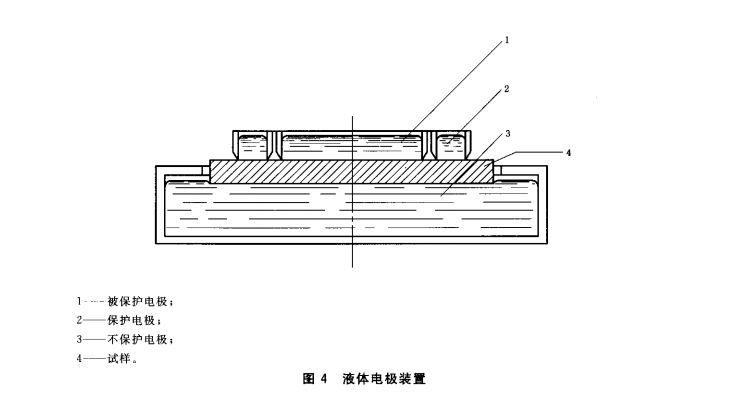

3、將試樣倒入高壓電極內，使液面剛好和環電極下緣全部接觸為止。

4、將充分放電后的試樣和電極，按固體（液體）體積及表面電阻率測試儀要求接線。

外電極（高壓電極）接高固體（液體）體積及表面電阻率測試儀的高壓輸出端。

內電極（測量電極）接固體（液體）體積及表面電阻率測試儀的測量端。

中電極（環電極）接固體（液體）體積及表面電阻率測試儀的接地端。

5、儀器預熱30分鐘，穩定后調整儀器（調零），加上試驗1分鐘，讀取電阻指示值，然后放電1分鐘，再測試一次，以二次的算術平均值作為試驗樣品電阻指示值。

安全注意事項

1.使用前務必詳閱此說明書，并遵照指示步驟，依次操作。

2.請勿使用非原廠提供之附件，以免發生危險。

3.進行測試時，本儀器測量端高壓輸出端上有直流高壓輸出，嚴禁人體接觸 ，以

免觸電。

4.為避免測試棒本身絕緣泄漏造成誤差，接儀器測量端輸入的測試棒應盡可 能懸

空，不與外界物體相碰。

5.當被測物絕緣電阻值高，且測量出現指針不穩現象時，可將儀器測量線屏 蔽端夾子接 上。 例如： 對電 纜測纜 芯與 纜殼的 絕緣 時，除 將被 測物兩 端分 別接于 輸入 端與高壓 端， 再將電 纜殼 ，芯之 間的 內層絕 緣物 接儀器“G”，以消 除因 表面漏 電而 引起的測 量誤 差。也 可用 加屏蔽 盒的 方法， 即將 被測物 置于 金屬屏 蔽盒 內，接 上測 量線。

注意事項：

1、測定電極必須放置在高絕緣的墊板上。

2、測定電極在測試前后，均應做好清洗工作，特別是三只電極的支撐件不得受到試樣的污染

使用注意事項

高阻測量一定要嚴格按使用方法步聚進行，否則有可能造成儀器永久損壞或電人。

1應在“Rx”兩端開路時調零（主機開機）

 ； ；如接在電阻箱或被測量物體上時調零后測量會產生很大的誤差。一般一次調零后在測試過程中不需再調零，但改變測量電壓后可能要重新調零。

2禁止將“Rx”兩端短路，以免微電流放大器受大電流沖擊

3在測試過程中不要隨意改動測量電壓，

 ； ；隨意改動測量電壓可能因電壓的過高或電流過大損壞被測試器件或測試儀器，而且有的材料是非線性的，即電壓與電流是不符合歐姆定律，有改變電壓時由于電流不是線性變化，所以測量的電阻也會變化。

4測量時從低次檔逐漸拔往高次檔

 ； ；每撥一次稍停留1～2秒以便觀察顯示數字，當有顯示值時應停下，記錄當前的數字即是被測電阻值。若顯示“1”時，表示欠量程應往高次檔拔。直到有顯示數字時為止。當有顯示數字時不能再往高次檔撥，否則有可能損壞儀器(機內有過電流保護電路)。除104 Ω檔之外，當顯示低于1.99，表示過量程應換低檔!

5大部分絕緣材料，特別是防靜電材料的電阻值在加電壓后會有一定變化而引起數字變化

 ； ；由于本儀器的分辯率很高，因而會引起顯示值的末尾幾位數也變化，這不是儀器本身的問題，而是被測量對象的導電機理復雜而使得阻值有些變化。在這種情況下往往取2位有效數就夠了。

6接通電源后，手指不能觸及高壓線的金屬部分

 ； ； ； ；本儀表有二連根線:高壓線(紅)和微電流測試線。在使用時要注意高壓線，開機后人不能觸及高壓線，以免電人或麻手。

7測試過程中不能觸摸微電流測試端

 ； ；微電流測試端怕受到大電流或人體感應電壓及靜電的沖擊。所以在開機后和測試過程中不能與微電流測試端接觸，以免損壞儀表。

8在測量高阻時，應采用屏蔽盒將被測物體屏蔽.

 ； ；在測量大于1010 Ω以上時，為防止外界干擾面而引起讀數不穩。

9每次測量完時應將量程開關撥回“104 ”檔再進行下次測試

 ； ；在測量時應逐漸將量程開關撥到高阻檔，測量完時應將電流電阻量程、電壓量程開關撥回低檔。以確保下次開機時量程開關處在低阻量程檔。

電阻率（resistivity）是用來表示各種物質電阻特性的物理量。

在溫度一定的情況下，有公式：

 ； ； ；ρL

R= —

 ； ； ；S

其中的ρ就是電阻率，L為材料的長度，S為面積?？梢钥闯觯牧系碾娮璐笮∨c材料的長度成正比，即在材料和橫截面積不變時，長度越長，材料電阻越大：而與材料橫截面積成反比，即在材料和長度不變時，橫截面積越大，電阻越小。
