電介質擊穿的電壓強度試驗機 ；  ；電壓等級與容量?

? ；?輸出范圍?：試驗電壓需≥被測物額定電壓的1.5~3倍（如10kV電纜需22kV以上）。

? ；?容量要求?：根據試品電容和長度計算（公式：容量kVA=2πfCU??10??），大容量設備需預留20%余量。

? ；?波形畸變率?：≤5%（保證正弦波輸出，避免損傷絕緣）。

電介質擊穿的電壓強度試驗機 ；  ； ?頻率精度?

? ；工頻50Hz/60Hz，偏差≤?0.5Hz4；直流耐壓需紋波系數≤3%。

安全說明：

1、設備要安裝單獨的保護地線。接保護地線，主要是減少試樣擊穿時對周圍產生的較強的電磁干擾。也可避免控制計算機失控。

2、直流試驗放電報警功能:在設備做完直流試驗時，當開啟試驗門時設備會自動報警，直至使用設備上的放電裝置放電后報警會自動取消.(注：因為直流試驗后不放電會危險到人身安全，不能直接拿取電極，起到提醒使用人員放電以免造成傷害)。

3、試驗放電裝置，隨主機為一體化，改進了以往單獨配備一根放電桿的功能。

4、該試驗設備的電路設有多項保護措施，主要有：過流保護、失壓保護、漏電保護、短路保護、直流試驗放電報警等。

5、安全保護：

（1）門限位保護：不關門，即使通電點實驗開始，設備無任何反應，軟件有:安全門未關閉提示。

（2）電壓歸零保護：如果在實驗過程中，突然斷電，下次開機后，會自動回到零位，保證初始電壓為在零位

（3）終止電壓保護：可以通過軟件設定終止電壓，保證在升壓過程中如果出現異常升到指定的電壓后，自動終止并歸零

（4）高壓機械限位：如果軟件系統失去控制，電壓繼續往上升，到高壓限位后自動歸零如果在擊穿后未判停，通過過流保護器采集數據保證電壓自動歸零有高壓指示燈，通過觀察指示燈的狀態來判斷實在升壓還是在零位如果長時間做實驗，為保證設備的良好運行，設備留有變壓器排氣口，保證變壓器的良好運行，增長使用壽命如果在實驗中，試樣有異味或者出現燃燒和冒煙現象，可以通過排風系統進行排除。

（5）獨立接地保護

（6）短路保護

（7）軟件誤操作保護

（8）漏電保護

（9）實驗結束放電保護

參數：

1、設備輸入電壓：220V；

2、試驗電壓方式： 交流0--50KV；直流0--50KV；

3、電器容量：5KVA；

4、試驗方法：0-50KV全量程可調；

5、擊穿及耐壓試驗升壓速率：

0.1 KV/S、0.2 KV/S、0.5 KV/S、1.5 KV/S、2 KV/S

2.5 KV/S、3.0 KV/S；

6、試驗方式：

直流試驗：1、勻速升壓  ；2、階梯升壓  ；3、耐壓試驗；

交流試驗：1、勻速升壓  ；2、階梯升壓  ；3、耐壓試驗

7、過電流保護裝置應有足夠靈敏度以保證試樣擊穿時在0.1S內切斷電源。

8、本儀器采用無觸點原件勻速調壓方式

9、支持短時間內短路試驗要求。

10、電壓測量誤差：≤1%。

11、試驗電壓連續可調：0-50 . KV

12、耐壓時間設定：0-6小時。

13、九級安全防護措施：

(1)超壓保護

(2)試驗過流保護

(3)試驗短路保護

(4)安全門開啟保護

(5)軟件誤操作保護

(6)零電壓復位保護

(7)試驗結束放電保護

(8)獨立保護接地

(9)試驗完成后電磁放電

14.配件：

（1）50KV主機，一臺；

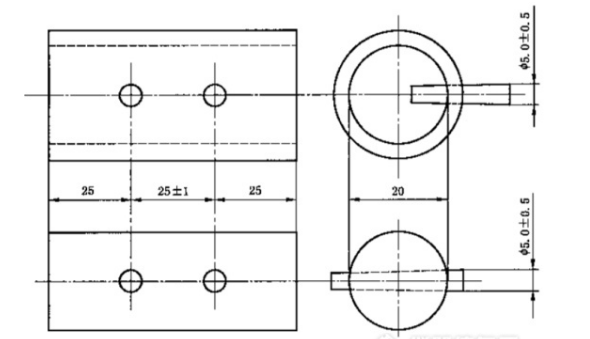

（2）測試電極 電極支架：25mm二個，75mm一個

（3）球形電極一套，圓柱電極一套；

（4）PLC控制及升壓系統：一套；

（5）步進電機：一套；

（6）采集系統：一套；

（7）放電系統：一套；

（8）控制軟件：一套；

（9）進口松葉電壓及電流采集系統：一套；

（10）油槽：一臺；

（11）絕緣油：一臺；

（12）絕緣手套：一臺；

（13）絕緣膠墊：一臺

???注?：高原地區每升高1000米，試驗電壓需提高8%。

 ；

注意事項：

1、試驗過程中不能讓無關人員靠近，因本試驗儀器可產生較高的電壓，未經過培訓的人員不能使用該設備。試驗時要有監護人員，不要單人使用。以防萬一發生意外情況。

2、長時間不使用設備，在再使用時，先讓儀器空載加壓一次，即把高壓電極的接線從均壓球上取下。查看計算機試驗界面，看看高壓電壓是否正常。

3、試驗中發生意外情況要及時切斷電源，問題處理后才能繼續試驗。

4、設備安放要平穩，安放的地面要堅固。最好是水泥地面以免產生共振。

5、該設備在使用中外殼要接保護地線，既設備外殼接大地，以保護操作人員和設備運行的安全。

6、使用完設備后，要關掉系統各部分電源，不準帶電插拔電源線。

7、要按規定的電源電壓接入設備。確保電路接線正確。否則會損壞設備。

8、該儀器需安置在室內，實驗室應整潔、干燥、無腐蝕性介質，非相關人員不要隨意操作。

9、不要讓設備電纜碰到尖邊，以免劃破電纜絕緣；不要讓電纜壓在重物之下，以免壓斷電纜引起火災；不要用電纜拉物體或用電纜捆綁物體，以免拉斷電纜使設備不能正常運轉。

10、不要讓設備碰到水濺，腐蝕性氣體，可燃氣體和可燃物。如果不避免，可能火災。

11、搬動設備時，要切斷設備電源，既要把插頭從插座中拔下。禁止搬動設備時放倒設備或傾斜45?角以上。

12、不要在設備運行時插拔設備的電源插頭。

13、儀器安裝時應具有獨立的接地線。

14、在開機前，操作者要首先熟悉操作方法。

15、儀器不能在有強烈腐蝕性氣體及有顆粒雜質的氣體環境中使用。

16、試驗環境溫度15度到25度之間，相對濕度60％到70％之間。

17、試樣擊穿瞬間有火花產生并伴有聲響，屬正常現象。

18、每次更換試樣或接觸高壓電極時必須用高壓放電棒對高壓電極進行放電，放電時間5秒以上。

19、每次進行試驗前，必須檢查儀器接地。

? ；?保護功能?：

? ；過流/過壓保護（動作精度?5%）、緊急停機按鈕；

? ；高壓回路串聯保護電阻（0.1~0.5Ω/V）限制擊穿電流。

? ；?智能控制?：

? ；自動升壓/計時、數據存儲打印、局部放電檢測（可選）。

? ；?安全認證?：

? ；符合GB/T 16927.1-2011、GB/T 1408.1-2016等國標；

防護等級IP54以上（防塵防濺水）。

使用及存儲環境：

使用環境：溫度-20℃到40℃，濕度≤95%。

存儲環境：溫度-20℃到70℃，濕度≤95%。

軟件程序控制功能：

1．該設備試驗過程中可動態繪制出試驗曲線，試驗的曲線可以多種顏色疊加對比，局部放大，曲線上任意一段可進行區域放大分析。

2．可對試驗數據進行編輯修改，靈活適用；

3．試驗條件及測試結果等數據可自動存儲；

4．試驗報告格式靈活可變，適用于不同用戶的不同要求。

5．可對一組試驗中曲線數據的有效與否進行人為選定。

6．試驗結果數據可導入EXECL。

7． 軟件設備人員管理功能，在試驗人員可設置自己的試驗項目和試驗參數，設置自己的試驗內容后別人無法進入等功能。

交直流試驗的切換

1）本儀器高壓輸出為交流電壓。直流的獲得方式為在原回路中串入高壓硅堆，使測試回路為脈動的直流電壓。實現的過程為，硅堆已經在高壓變壓器的高壓絕緣塔中，平時用一個短路桿把高壓硅堆短接。需要直流試驗時，取出短路桿，使高壓硅堆接入測試電路中，這時回路的電壓為脈動的直流電壓。

2）前面板直流交流選擇按鈕。該按鈕的狀態不能改變設備輸出的電壓性質。按下該按鈕，設備僅僅是把直流報警電路接入。指示用戶，當打開箱門時，您需要對高壓均壓球放電。轉動放電桿，使放電桿的端部銅球接觸高壓均壓球。建議用戶每次放電銅球接觸高壓均壓球時間大于五秒。

3）試驗的交直流電壓切換，主要取決于高壓絕緣塔中的短路桿是否取出。當取出短路桿時，高壓均壓球上的電壓為直流電壓，插入短路桿時，高壓均壓球上的電壓為交流電壓。短路桿的取出、插入?yún)⒖醋髠?cè)的示意圖。

4）在直流試驗時，計算機也要選擇直流狀態，否則測的結果是不正確的。簡單的說，交流電壓與直流電壓有倍的關系。

試驗準備和環境

1．試樣的處理

⑴用綢布蘸對試樣無腐蝕作用的溶劑，擦凈試樣。

⑵預處理和條件處理：處理條件和方法可根據產品的性能要求從本標準附錄表1和表2中選取。有特殊要求的可由產品標準另行規定。

⑶絕緣材料的電氣強度隨溫度和含水量而變化。除被試材料已有規定外者，試樣應在23?2℃，相對濕度（50?5）%的條件下處理不少于24h。

⑷經過受潮或浸液體媒質的試樣在試驗前應用濾紙輕輕吸去液滴，從試樣取出到試驗完畢不應超過5分鐘。

⒉ 媒質：

⑴氣體媒質：采用空氣，如有閃絡可在電極周圍加柔軟硅橡膠防飛弧圈。防飛弧圈與電極之間有一毫米左右的環狀間隙，環寬30mm。

⑵液體媒質：常態試驗及90℃以下的熱態試驗采用清潔的變壓器油，90℃至300℃以內的熱態試驗采用清潔的過熱氣缸油。

⒊試驗環境：

⑴常態試驗環境：

溫度為20?5℃，相對濕度為65?5%。

⑵熱態試驗或潮濕環境試驗條件由產品標準參照錄中表2予以規定。

擊穿的判斷：

試樣沿施加電壓方向及位置有貫穿小孔、開裂、燒焦等痕跡為擊穿，如痕跡不清可用重復施加試驗電壓來判斷。

試驗的預處理、條件處理：

預處理：為減少試樣以往放置條件的不同而產生的影響，以使試驗結果有較好的重復性和可比性。
