擊穿、耐壓試驗機北京廠家 ； 試驗方法

1、絕緣試樣空氣中擊穿、耐壓試驗或階梯試驗；

2、絕緣試樣浸油中擊穿、耐壓試驗或階梯試驗；

注：根據用戶要求，可定制其他試驗方式。

擊穿、耐壓試驗機北京廠家　　擊穿電壓也是評定絕緣油(包括變壓器油、電容器油、電纜油等)電氣性能的一項指標，可用來判斷絕緣油含水和其他懸浮物污染的程度，以及對注入設備前油品干燥和過濾程度的檢驗。

　　對清凈干燥的油施加一個逐漸升高的電壓時，在電壓的負極端會發射電子，當電子具有足夠能量時，可使油分子微化離解，于是整個離解過程隨電壓升高而加強，當達到某一個電壓后，會產生大量傳導電流而形成電弧，這種現象被稱為擊穿，此時的電壓被稱為擊穿電壓。若油中有水或固體物存在時，則會使擊穿電壓變小，這是由于水和固體物的導電性均比油大之緣故。運行油中的擊穿電壓低是變壓器工作危險的信號。

　　對于變壓器油國內外標準，規定的擊穿電壓一般在40-50 kV，高的達60kV甚至更多。

交直流試驗的切換

1）本儀器高壓輸出為交流電壓。直流的獲得方式為在原回路中串入高壓硅堆，使測試回路為脈動的直流電壓。實現的過程為，硅堆已經在高壓變壓器的高壓絕緣塔中，平時用一個短路桿把高壓硅堆短接。需要直流試驗時，取出短路桿，使高壓硅堆接入測試電路中，這時回路的電壓為脈動的直流電壓。

2）前面板直流交流選擇按鈕。該按鈕的狀態不能改變設備輸出的電壓性質。按下該按鈕，設備僅僅是把直流報警電路接入。指示用戶，當打開箱門時，您需要對高壓均壓球放電。轉動放電桿，使放電桿的端部銅球接觸高壓均壓球。建議用戶每次放電銅球接觸高壓均壓球時間大于五秒。

3）試驗的交直流電壓切換，主要取決于高壓絕緣塔中的短路桿是否取出。當取出短路桿時，高壓均壓球上的電壓為直流電壓，插入短路桿時，高壓均壓球上的電壓為交流電壓。短路桿的取出、插入?yún)⒖醋髠?cè)的示意圖。

4）在直流試驗時，計算機也要選擇直流狀態，否則測的結果是不正確的。簡單的說，交流電壓與直流電壓有倍的關系。

軟件功能:

01、軟件平臺：WINDOWS窗口操作平臺，界面直觀，便于操作

 ；

02、曲線顯示：在實驗過程中可以動態顯示試驗曲線

03、數據導出：可以對試驗結果導入EXCEL表格

04、實驗報告：可以人為設置報告名稱，并對實驗報告進行打印

05、試驗方式：可以根據需求對直流試驗和交流試驗進行靈活選擇

06、試驗方法：可以根據需求自行選擇擊穿電壓、耐壓試驗、梯度試驗

07、參數設置：可以根據不同的試驗方式及試驗方法靈活設置所需的不同參數值

08、試樣設置：可對不同標準的試樣參數靈活設置

09、人員管理：設置用戶名及密碼，不同的操作員登入進行不同的試驗，互不影響

10、標準選擇：含有不同標準，可根據需求自行選擇

 ；

11、連續操作：連續操作試驗時，可直接在軟件里結束試驗，進行二次試驗

軟件使用說明：

1、試驗單位：對材料進行試驗檢測的單位名稱；

2、送試單位：送材料檢測的單位名稱；

3、試驗方式：選擇進行“交流試驗”或“直流試驗”；

4、試驗方法：可進行“擊穿”，“耐壓”，“梯度耐壓”試驗；

5、試驗人員：輸入檢測人員姓名；

6、試驗溫度：輸入試驗溫度；

7、試驗濕度：輸入試驗濕度；

8、設備型號：顯示機器型號，此處不可變；

9、執行標準：選擇所使用的標準；

10、試驗介質：選擇試驗介質，或可以自己編輯寫入；

11、電極形狀：輸入電極形狀；

12、電極尺寸：輸入電極尺寸；

13、使用量程：選擇使用量程，分為10KV、20kV、30kv、50kv、100kv；

14、峰降電壓：用于判斷材料是否擊穿，必須輸入項；

15、初始電壓：用于耐壓和梯度耐壓試驗，在試驗開始時將電壓升到的位置；

16、升壓速度：選擇升壓的速度，控制在試驗過程中升壓的快慢；

17、梯度電壓：用于梯度耐壓試驗，設置每次升壓的梯度值；

18、梯度時間：用于梯度耐壓試驗，設置在相應梯度的耐壓時間；

19、終止電壓：設置在試驗過程中電壓的上限值；

20、試樣制備：設置試樣的制備信息；

21、材料名稱：設置試驗材料的名稱；

22、試驗時間：選擇試驗時期，或?qū)懭朐囼?yàn)日期和時間；

23、報告編號：設置報告編號信息；

24、試樣編號：設置試樣編號信息，試驗樣品的規格編碼及編號；

25、試樣形狀：設置試樣形狀；

26、試樣尺寸：輸入試樣的尺寸；

27、試樣厚度：輸入試樣厚度，用于計算試驗強度，必須輸入；

28、應 ； ； ；用：確認此界面所做設置；

29、退 ； ； ；出：返回主界面，設置無效；

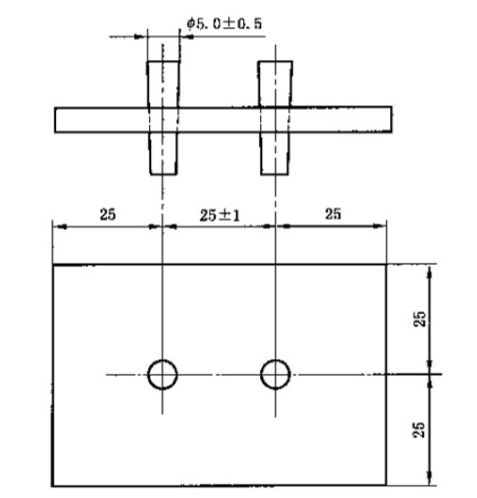

電極和試樣

金屬電極應始終保持光滑、清潔和無缺陷。

注1：當對薄試樣進行試驗時，電極的維護格外重要。為了在擊穿時盡量減小電極損傷，優先采用不銹鋼電極。

接到電極上的導線即不應使得電極傾斜或其他移動或使得試樣上壓力變化，也不應使得試樣周圍的電場分布受到顯著影響。

注2：試驗非常薄的薄膜（例如：<；μm厚)時，這些材料的產品標準應規定所用的電極、操作的具體程序和試樣的制備方法。

試驗方式

1、絕緣試樣空氣中擊穿或耐壓試驗

2、絕緣試樣浸油中擊穿或耐壓試驗

3、絕緣試樣空氣中階梯擊穿或耐壓試驗

4、絕緣試樣浸油中階梯擊穿或耐壓試驗

注：根據用戶要求，可定制其他試驗方式

常規型號：

BDJC-10KV（1萬伏）一般厚度為1-3mm

BDJC-30KV（3萬伏）推薦可測厚度2-3mm

BDJC-50KV（5萬伏）推薦可測厚度為2-3mm

BDJC-100KV（10萬伏）推薦可測厚度為2-5mm

BDJC-150KV（15萬伏） 推薦可測厚度為1-6mm

注意事項：

1、儀器安裝時應具有獨立的接地線。

2、在開機前，操作者要首先熟悉操作方法。

3、儀器不能在有強烈腐蝕性氣體及有顆粒雜質的氣體環境中使用。

4、試驗環境溫度15度到25度之間，相對濕度60％到70％之間

5、試樣擊穿瞬間有火花產生并伴有聲響，屬正?，F(xiàn)象。

6、每次更換試樣或接觸高壓電極時必須用高壓放電棒對高壓電極進行放電，放電時間5秒以上。

7、每次進行試驗前，必須檢查儀器接地。

交直流試驗的切換

1）本儀器高壓輸出為交流電壓。直流的獲得方式為在原回路中串入高壓硅堆，使測試回路為脈動的直流電壓。實現的過程為，硅堆已經在高壓變壓器的高壓絕緣塔中，平時用一個短路桿把高壓硅堆短接。需要直流試驗時，取出短路桿，使高壓硅堆接入測試電路中，這時回路的電壓為脈動的直流電壓。

2）前面板直流交流選擇按鈕。該按鈕的狀態不能改變設備輸出的電壓性質。按下該按鈕，設備僅僅是把直流報警電路接入。指示用戶，當打開箱門時，您需要對高壓均壓球放電。轉動放電桿，使放電桿的端部銅球接觸高壓均壓球。建議用戶每次放電銅球接觸高壓均壓球時間大于五秒。

3）試驗的交直流電壓切換，主要取決于高壓絕緣塔中的短路桿是否取出。當取出短路桿時，高壓均壓球上的電壓為直流電壓，插入短路桿時，高壓均壓球上的電壓為交流電壓。短路桿的取出、插入?yún)⒖醋髠?cè)的示意圖。

4）在直流試驗時，計算機也要選擇直流狀態，否則測的結果是不正確的。簡單的說，交流電壓與直流電壓有倍的關系。

適用范圍

 ； ； ； ； ；電擊穿試驗儀主要適用于固體絕緣材料（如：塑料、橡膠、層壓材料、薄膜、樹脂、云母、陶瓷、玻璃、絕緣漆等絕緣材料及絕緣件）在工頻電壓或直流電壓下?lián)舸?qiáng)度和耐電壓的測試。

 ； ； ； ；電擊穿試驗儀由電腦控制，是我公司自主研發的全新第三代介電擊穿檢測儀器，電子控制系統是通過西門子PLC控制，數據采集方式通過光電隔離，有效解決試驗過程中的抗干擾問題，軟件操作使用方便，能夠?qū)崟r顯示動態曲線，同時升壓速率無級可調，可以根據自己的需要進行升壓速率調節，調節范圍在10V-5000V/S，處于國內領先地位（國內唯一能達到此功能的廠家），使升壓速率真正做到勻速、準確，并能夠準確測出漏電電流的數據?？蓪?shí)時繪制試驗曲線，顯示試驗數據，判斷準確，并可保存，分析，打印試驗數據。

本系統能夠自動判別試樣擊穿并采集擊穿電壓數據及泄露電流，同時能夠在擊穿的瞬間電壓迅速降低自動歸零。軟件系統操作方便，性能穩定，安全可靠。

安全保護：

 ； ； ；電擊穿試驗儀具有比較完善的安全防護措施：

1、門限位保護：不關門，即使通電點實驗開始，設備無任何反應，軟件有:安全門未關閉提示。

2、電壓歸零保護：如果在實驗過程中，突然斷電，下次開機后，會自動回到零位，保證初始電壓為 在零位

3、終止電壓保護：可以通過軟件設定終止電壓，保證在升壓過程中如果出現異常升到指定的電壓后，自動終止并歸零

4、高壓機械限位：如果軟件系統失去控制，電壓繼續往上升，到高壓限位后自動歸零

5、如果在擊穿后未判停，通過過流保護器采集數據保證電壓自動歸零

6、有高壓指示燈，通過觀察指示燈的狀態來判斷實在升壓還是在零位

7、如果長時間做實驗，為保證設備的良好運行，設備留有變壓器排氣口，保證變壓器的良好運行，

 ； ； ；增長使用壽命

8、如果在實驗中，試樣有異味或者出現燃燒和冒煙現象，可以通過排風系統進行排除。

9、獨立接地保護

10、短路保護

11、軟件誤操作保護

12、漏電保護

13、實驗結束放電保護

技術指標

1、輸入電壓AC220V50Hz
2、輸出電壓AC：0～20kV；DC：0～20kV
3、輸出功率2kVA
4、測量范圍AC～20kV；DC～20kV
5、測量誤差≤2％
6、升壓速率1kV/s～5kV/s
7、耐壓時間0～6H
8、漏電流1～30mA可由計算機軟件自由進行設定
9、電源交流220V?10%的單相交流電壓和50Hz?1%的頻率
10、試驗環境溫度：15～30℃，相對濕度：0～85%能夠穩定運行。
11、外形尺寸長?寬?高：800mm?800mm?1450mm
12、設備自重100Kg
13、儀器需要單獨接地，接地附合國家標準要求，金屬棒深埋地下至少要1.5米以下

注意事項：

本儀器為高壓試驗設備，使用時必須注意以下幾點

1， 儀器安裝時應具有獨立的接地線。

2， 在開機前，操作者要首先熟悉操作方法。

3， 儀器不能在有強烈腐蝕性氣體及有顆粒雜質的氣體環境中使用。

4， 試驗環境溫度15度到25度之間，相對濕度60％到70％之間

5， 試樣擊穿瞬間有火花產生并伴有聲響，屬正常現象。

6， 每次更換試樣或接觸高壓電極時必須用高壓放電棒對高壓電極進行放電，放電時間5秒以上。

7， 每次進行試驗前，必須檢查儀器接地。

整機組成：

1、升壓部件：由調壓器和高壓變壓器組成0～50KV的升壓部分。

2、動部件：由步進電機均勻調節調壓器使加給高壓變壓器的電壓變化。

3、檢測部件：由集成電路組成的測量電路。通過信號線把檢測的模擬信號和開關信號傳給計算機。

4、計算機軟件：通過智能電路把由檢測設備采集的測控信號傳給計算機。計算機根據采集的信息控制設備運行并處理試驗結果。

5、試驗電極：根據國家標準(1408.1-2006)隨設備提供三個電極，具體規格為：Ф25mm?25mm兩個；Ф75mm?25mm一個。（訂做除外）

常規型號：

01、BDJC-10KV耐電壓擊穿試驗儀

02、BDJC-30KV耐電壓擊穿試驗儀

03、BDJC-50KV耐電壓擊穿試驗儀

04、BDJC-100KV耐電壓擊穿試驗儀

05、BDJC-150KV耐電壓擊穿試驗儀

計算機控制耐電壓擊穿試驗儀配置清單

序號主要配置數量

1試驗主機 一臺

2控制裝置 一套

3放電系統 一套

4數據采集系統 一套

5試驗油盒 一只(兼試驗平臺)

6專用試驗電極 一套（∮25兩只 ∮75一只）

7試驗軟件（光盤） 一套

8品牌計算機 一套

9惠普A4噴墨打印機 一臺

10數據線 一根

11電源線 一根

12照明系統 一套

13鑷子 一把 隨機

14保險絲 二只 隨機

15產品使用說明書 一份

16產品合格證 一份

17產品保修單 一份

18裝箱單 一份
