50點打電壓試驗儀 ； 安全保護功能：

1、試驗在試驗箱中進行，試驗箱門打開時電源加不到高壓變壓器輸入端，即高壓側無電壓。100KV測試設備高壓電極距離試驗箱壁的最近距離大于270mm，50KV測試設備高壓電極距離試驗箱壁的最近距離大于250mm，試驗時即使人接觸箱壁也不會有危險。

2、設備要安裝單獨的保護地線。接保護地線，主要是減少試樣擊穿時對周圍產生的較強的電磁干擾。也可避免控制計算機失控。

3、該試驗設備的電路設有多項保護措施，主要有：過流保護、過壓保護、漏電保護、短路保護、直流試驗放電報警，電磁放電等。

4、試驗在試驗箱中進行，試驗箱門打開時電源加不到高壓變壓器輸入端，即高壓側無電壓。100KV測試設備高壓電極距離試驗箱壁的最近距離時安全距離，試驗時即使人接觸箱壁也不會有危險。

5、本儀器試驗過程中如空氣相對濕度大于70%，兩電極間空氣放電的距離會增加很多，所以試驗中請與儀器保持1.2米的距離。

6、本儀器之控制計算機專為電壓擊穿試驗機設計，請勿隨意添加和刪除程序或移作它用。

7、本公司保留對設備改進的權利，并不另行通知用戶。

50點打電壓試驗儀 ； 試驗前準備

儀器與試品檢查

確保試驗儀接地可靠，調壓器歸零；被試品清潔干燥，無表面污垢或水分。

大型設備需進行空升試驗（不接試品升壓至試驗電壓），校準儀表并調整放電球隙。

安全措施

設定安全距離，非被試繞組短路接地；試驗區域設專人監護，禁止無關人員進入。

保護電阻（0.1~0.5Ω/V）串聯接入高壓回路，限制擊穿時的短路電流。

擊穿電壓也是評定絕緣油電氣性能的一項指標，可用來判斷絕緣油含水和其他懸浮物污染的程度，以及對注入設備前油品干燥和過濾程度的檢驗。對清凈干燥的油施加一個逐漸升高的電壓時，在電壓的負極端會發射擊電子。當電子具有足夠能量時，可以使油分子微化離解。

于是整個離解過程隨電壓升高而加強，當達到某一個電壓后，會產生大量傳導電流而形成電弧，這種現象被稱為擊穿。若油中有水或固體物存在時，則會使擊穿電壓變小，這是由于水和固體物的導電性均比油大之緣故。運行中油的擊穿電壓低是變壓器工作危險的信號。

技術要求：

01、輸入電壓： 交流220 V

02、輸出電壓： 交流0--50KV ；

 ； ； ； ； ； ； ； ； ； ； ； ； ； ； ；直流0—50kv

03、電器容量：3KVA

04、高壓分級：0—50KV，（全程可調）

05、a．升壓速率：0.01-5kv（隨意）

 ； ； ； ； ； ； ； ； ； ； ； ； ； ；（備注：滿足標準要求并可以根據用戶需求設定不同的升壓速率）

 ； ； ；b．升壓方式：自動升壓。到達設定值自動停止回零。

 ； ； ；C．控制方式：無線藍牙控制?？僧惖夭僮?加大安全距離

 ； ； ；D．門支撐方式：氣缸置頂。

06、試驗方式：

 ； ； ； ； ； ； ； ； ； ； ；直流試驗：1、勻速升壓  ；2、梯度升壓3、耐壓試驗

 ； ； ； ； ； ； ； ； ； ； ；交流試驗：1、勻速升壓2、梯度升壓3、耐壓試驗

07、試驗介質：空氣，試驗油

08、安裝靈敏度較高的過電流保護裝置保證試樣擊穿時在0.05S內切斷電源。

09、儀器配備先進的故障報警系統 避免用戶操作故障儀器發生危險。（上位機報警和下位機報警、和零電壓報警。）

10、支持軟件共享不同電腦藍牙異地操作要求。

11、電壓試驗精度：1%≦  ；

12、試驗電壓連續可調：0--50KV。

13、電源：220v?10%的單相交流電壓和50Hz?1%的頻率

14、電流電壓穩定度：外界電壓波動10%（可選配我司配到電壓保護器 額定波動電壓30%）

15、升壓裝置：采用先進的無觸點原件勻速升壓淘汰前款機械調壓

16、耐壓時間：0-7H保持相對電壓 （軟件設定）

17、擊穿試樣：試樣擊穿點一般為0.1-5mm左右

18、帶有方便拆裝的油浴槽（可根據客戶需要，也可不要油浴槽）

19、機箱材質：整體噴塑

20、支持人機分離異地操作 開創國內控制機器新篇章  ； ；（無線藍牙控制 ）

21、控制方式：無線藍牙控制  ；解決控制線導電的問題

22、通訊方式：采用全國最尖端技術無線藍牙控制，支持232/USB/亞太區域網絡端口

23、擊穿判斷方式：高電壓判斷、漏電流判斷。

24、檢測方式：自動巡航檢測

25、雙層保護擊穿報警聲音提示、電壓復位指示燈提示。

26、使用條件：環境溫度：（23?2）℃  ； ； ；環境濕度：（50?5）%

試驗準備和環境

1．試樣的處理

⑴用綢布蘸對試樣無腐蝕作用的溶劑，擦凈試樣。

⑵預處理和條件處理：處理條件和方法可根據產品的性能要求從本標準附錄表1和表2中選取。有特殊要求的可由產品標準另行規定。

⑶絕緣材料的電氣強度隨溫度和含水量而變化。除被試材料已有規定外者，試樣應在23?2℃，相對濕度（50?5）%的條件下處理不少于24h。

⑷經過受潮或浸液體媒質的試樣在試驗前應用濾紙輕輕吸去液滴，從試樣取出到試驗完畢不應超過5分鐘。

⒉媒質：

⑴氣體媒質：采用空氣，如有閃絡可在電極周圍加柔軟硅橡膠防飛弧圈。防飛弧圈與電極之間有一毫米左右的環狀間隙，環寬30mm。

⑵液體媒質：常態試驗及90℃以下的熱態試驗采用清潔的變壓器油，90℃至300℃以內的熱態試驗采用清潔的過熱氣缸油。

⒊試驗環境：

⑴常態試驗環境：

溫度為20?5℃，相對濕度為65?5%。

⑵熱態試驗或潮濕環境試驗條件由產品標準參照錄中表2予以規定。

擊穿的判斷：

試樣沿施加電壓方向及位置有貫穿小孔、開裂、燒焦等痕跡為擊穿，如痕跡不清可用重復施加試驗電壓來判斷。

試驗的預處理、條件處理：

預處理：為減少試樣以往放置條件的不同而產生的影響，以使試驗結果有較好的重復性和可比性。預處理條件可由表1選取。

表1  ； ； ；預處理條件

溫度（℃）  ； ； ；相對濕度（%）  ； ； ；時間

20?5  ； ； ；65?5  ； ； ；≥24

70?2  ； ； ；＜40  ； ； ；4

105?2  ； ； ；＜40  ； ； ；1

條件處理：試驗前，試樣在規定的溫度下，在一定相對濕度的大氣中或完全浸于水（或其他液體）中，放置規定的時間后進行試驗，以考核材料性能受溫度、濕度等各種因素影響的程度。處理條件由表2選取。機械應力處理條件和方法按產品標準規定。

表2  ； ； ；條件處理與試驗環境

項目 ； ； ；溫度（℃）  ； ； ；時間  ； ； ；相對濕度( % )  ； ； ；注意事項

高溫處理與熱態試驗環境 ； ； ；90?2

105?2

120?2

130 ? 2

155?2

180?2

200?2

220?2

250?2

275?5

320?5  ； ； ；＜40h

可由試樣的溫度，時間與性能的關系曲線來確定

 ； ； ； ； ； ； ； ；在規定的處理條件下放入試樣并開始計時。

熱態試樣須在試樣溫度達到規定的

浸蒸餾水、沸水或其他液體處理 ； ； ；20?5

100?5

 ； ； ； ； ； ； ； ；0.5、1、2、4、6、8、16、24、48、96  ； ； ；在規定的處理條件下放入試樣并開始計時。

試樣經浸沸水或其他高溫液體處理后取出隨即放入同類常溫液體中冷卻到溫度數20?5℃

受潮處理與潮濕環境 ； ； ；20?5  ； ； ；95?3  ； ； ；0.5、1、2、3、4、8、16、24、48、96、7天或7天的整數倍  ； ； ；1.在規定的處理條件下放入試樣并開始計時。

操作步驟

?接線與啟動?

按示意圖接線，高壓尾端可靠接地；接通電源后調壓器調至零位，按下啟動按鈕。

?升壓過程?

以?1.5~2kV/s? 速度勻速升壓（40%試驗電壓后按每秒3%速率升壓）。

密切監視電壓表、電流表，升至目標電壓后持續?1分鐘?。

?降壓與結束?

1分鐘后迅速降壓至1/3試驗電壓以下，再切斷電源；調壓器歸零后斷開總電源。

使用時的注意事項

1、試驗過程中不能讓無關人員靠近，因本試驗儀器可產生較高的電壓，未經過培訓的人員不能使用該設備。試驗時要有監護人員，不要單人使用。以防萬一發生意外情況。

2、長時間不使用設備，在再使用時，先讓儀器空載加壓一次，即把高壓電極的接線從均壓球上取下。查看計算機試驗界面，看看高壓電壓是否正常。

3、試驗中發生意外情況要及時切斷電源，問題處理后才能繼續試驗。

4、設備安放要平穩，安放的地面要堅固。最好是水泥地面以免產生共振。

5、該設備在使用中外殼要接保護地線，既設備外殼接大地，以保護操作人員和設備運行的安全。

6、使用完設備后，要關掉系統各部分電源，不準帶電插拔電源線。

7、要按規定的電源電壓接入設備。確保電路接線正確。否則會損壞設備。

8、該儀器需安置在室內，實驗室應整潔、干燥、無腐蝕性介質，非相關人員不要隨意操作。

9、不要讓設備電纜碰到尖邊，以免劃破電纜絕緣；不要讓電纜壓在重物之下，以免壓斷電纜引起火災；不要用電纜拉物體或用電纜捆綁物體，以免拉斷電纜使設備不能正常運轉。

10、不要讓設備碰到水濺，腐蝕性氣體，可燃氣體和可燃物。如果不避免，可能火災。

11、搬動設備時，要切斷設備電源，既要把插頭從插座中拔下。禁止搬動設備時放倒設備或傾斜45?角以上。

12、不要在設備運行時插拔設備的電源插頭。

注意事項

?時序要求?

工頻耐壓試驗必須在絕緣電阻、介質損耗等非破壞性試驗合格后進行。

油浸設備需靜置>；24小時，充油后注油靜置>；12小時。

?電壓標準?

試驗電壓一般為額定電壓?1.5~3倍?（如變壓器出廠試驗電壓250kV，交接試驗按80%即200kV執行）。

高海拔地區需修正：海拔每升高1000米，試驗電壓提高8%。

?特殊試品?

大容量設備（如長電纜）需緩慢升壓，防止充電電流燒毀儀表。

多層絕緣材料測試需按GB/T1408標準選擇電極類型（如球-球電極）并控制環境溫濕度。

軟件功能:

01、軟件平臺：WINDOWS窗口操作平臺，界面直觀，便于操作

02、曲線顯示：在實驗過程中可以動態顯示試驗曲線

03、數據導出：可以對試驗結果導入EXCEL表格

04、實驗報告：可以人為設置報告名稱，并對實驗報告進行打印

05、試驗方式：可以根據需求對直流試驗和交流試驗進行靈活選擇

06、試驗方法：可以根據需求自行選擇擊穿電壓、耐壓試驗、梯度試驗

07、參數設置：可以根據不同的試驗方式及試驗方法靈活設置所需的不同參數值

08、試樣設置：可對不同標準的試樣參數靈活設置

09、人員管理：設置用戶名及密碼，不同的操作員登入進行不同的試驗，互不影響

10、標準選擇：含有不同標準，可根據需求自行選擇

11、連續操作：連續操作試驗時，可直接在軟件里結束試驗，進行二次試驗

適用材料：

主要適用于固體絕緣材料如：電線套管、樹脂和膠、浸漬纖維制品、云母及其制品、塑料薄膜、陶瓷、玻璃、絕緣漆、硫化橡膠、電纜紙、絕緣漆漆膜、硬質橡膠、紙板等絕緣介質在空氣或液體介質中，測量工頻（48~62Hz）或對應直流電壓下?lián)舸姸群湍碗妷簳r間。適用于連續均勻升壓或逐級升壓的方式，對試樣施加交流/或直流，電壓直至擊穿，測量擊穿電壓值，計算試樣的擊穿強度；用迅速升壓的方法，將電壓升到規定值，保持一定的時間試樣不擊穿，定此時規定值為試樣的耐電壓值。

金屬電極的維護與使用需遵循以下關鍵要點：

1.電極狀態要求

金屬電極應始終保持光滑、清潔且無缺陷，以確保測試結果的準確性。

對薄試樣（如薄膜）進行試驗時，電極維護尤為重要，建議優先采用不銹鋼電極以減少擊穿時的損傷。

2.導線與電場控制

連接電極的導線需避免導致電極傾斜或移動，同時防止試樣壓力變化。

導線不得顯著干擾試樣周圍的電場分布，以確保測試環境的穩定性。

3.特殊試樣的處理

對于極薄試樣（如厚度＜μm級），相關產品標準需明確規定電極類型、操作程序及試樣制備方法。

4.電極維護通用原則

定期清潔金屬電極表面污染物，避免使用研磨劑處理玻璃膜或聚合物膜。

參比電極需每日檢查電解液液位，每月至少更換一次電解液，并確保隔膜清潔。

測量電極（如ISE電極）需每周徹底清潔，未涂層金屬環應定期拋光以保持響應速度。

5.儲存注意事項

電極需正確儲存以延長壽命，避免干燥或機械損傷；pH電極長期不用時應浸泡于含3mol/L KCl的專用儲存液中

標準配置：

主機一臺、試驗裝置一套、控制系統一套、數據采集系統一套、試驗用電極￠25mm兩個，￠75mm一個、試驗油箱一套、放電棒一支、試驗用軟件一套、品牌計算機一套、打印機一臺、使用說明書一份

注意事項：

本儀器為高壓試驗設備，使用時必須注意以下幾點

1、儀器安裝時應具有獨立的接地線。

2、在開機前，操作者要首先熟悉操作方法。

3、儀器不能在有強烈腐蝕性氣體及有顆粒雜質的氣體環境中使用。

4、試驗環境溫度15度到25度之間，相對濕度60％到70％之間

5、試樣擊穿瞬間有火花產生并伴有聲響，屬正?，F(xiàn)象。

6、每次更換試樣或接觸高壓電極時必須用高壓放電棒對高壓電極進行放電，放電時間5秒以上。

7、每次進行試驗前，必須檢查儀器接地。

整機組成：

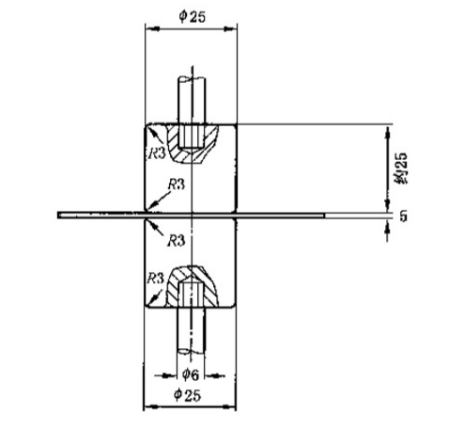

升壓部件：由調壓器和高壓變壓器組成0～50KV的升壓部分。動部件：由步進電機均勻調節調壓器使加給高壓變壓器的電壓變化。檢測部件：由集成電路組成的測量電路。通過信號線把檢測的模擬信號和開關信號傳給計算機。計算機軟件：通過智能電路把由檢測設備采集的測控信號傳給計算機。計算機根據采集的信息控制設備運行并處理試驗結果。試驗電極：根據國家標準(1408.1-2006)隨設備提供三個電極，具體規格為：Ф25mm?25mm兩個；Ф75mm?25mm一個。（訂做除外）

電流擊穿

定義

電流擊穿是因超出器件電流承受能力，導致導體結構過熱或燒毀的現象。

典型場景

過載燒毀：MOS管長期超負荷工作，多晶硅引線熔斷。

瞬時峰值電流 . ：電感續流或短路時電流驟增，引發電極燒結。

特點

伴隨明顯熱損傷痕跡（如變色、爆裂）。

通常不可逆，需更換器件。
