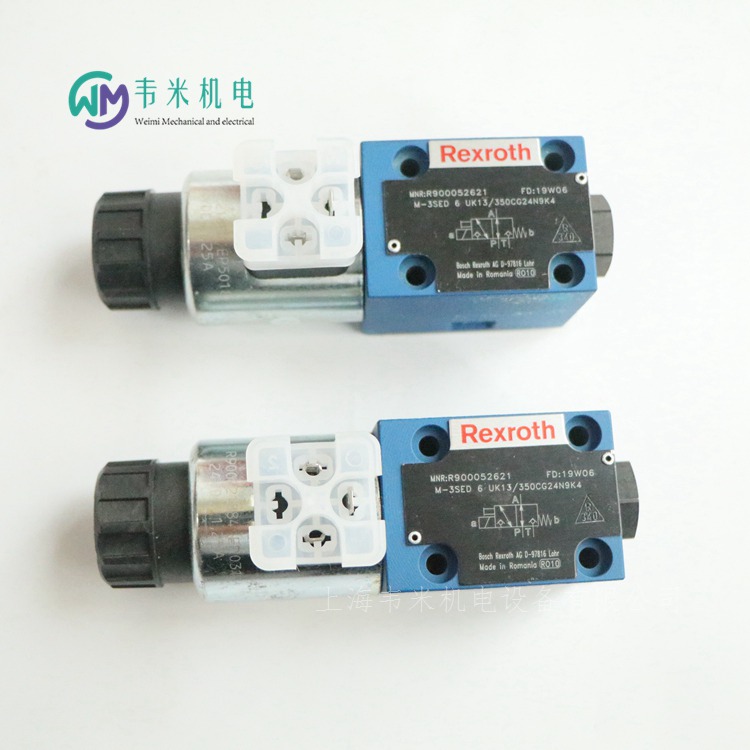

力士樂方向閥座M-3SED6UK13/350CG24N9K4，上海韋米機電設備有限公司主營銷售產品，原廠原裝，質量保障，銷售熱線：13524123009，在線QQ：2896079243，傳真：021-51334670；聯系人：雷青。熱誠歡迎新老客戶咨詢購買！

力士樂REXROTH電磁操作的二位二通、二位三通和二位四通方向座閥
M-.SED6
規格 6
組件系列 1X
大工作壓力 350 bar
大流量 25 l/min
特點
電磁操作的直動式方向座閥
油口安裝面符合 DIN 24340 形式 A（不帶定位孔）
油口安裝面符合 ISO 4401-03-02-0-05（帶定位孔）
安全切換，也能夠承受壓力下的較長停機時間
帶可拆卸線圈的濕式插腳直流線圈（若為交流電源則必須裝有整流器）
電磁線圈可旋轉 90?
更換線圈時，不必打開耐壓密閉腔體
電氣連接作為單個連接
帶隱藏的手動應急控制，可選
位置感應開關（無觸點）
產品說明
二位四通方向座閥
二位二通和二位三通方向座閥
M-.SED 型號的方向閥是電磁操作的直動式方向座閥。該閥控制流體的啟動、停止和方向，主要由殼體、線圈、閥座和以及閉合元件組成。
手動應急操作允許在不給線圈通電的情況下切換閥。
基本原理 （二位三通方向座閥）
閥的初始位置（常開“UK”或常閉“CK”）由彈簧的布置情況決定。閉合元件后的腔體連接到油口 P，并且與油口 T 密封隔開。因此，閥門根據啟動力（線圈和彈簧）進行壓力補償。
通過特殊的閉合元件，油口 P、A 和 T 可加載大工作壓力 (350 bar)，并且流體可流向兩個方向（請參閱符號）！
在初始位置，閉合元件由彈簧壓入閥座，在閥芯位置，它由線圈 壓入閥座。因此，流體被堵塞。
通過二位二通方向座閥，回油口在內部關閉。
二位四通方向座閥
二位二通和二位三通方向座閥
通過二位三通方向座閥下方稱為 Plus-1 板的疊加閥板，可實現二位四通方向座閥的功能。
Plus-1 板的功能
初始位置：
不操作主閥。彈簧將閉合元件保持在閥座 上。油口 P 被堵塞，油口 A 連接到油口 T?？刂朴吐愤B接 A 和控制閥芯的較大區域，因而可卸載至油箱。通過 P 施加的壓力會將滾珠推到閥座上。因此，P 連接到 B，并且 A 連接到 T。
過渡位置：
啟動主閥后，閉合元件克服彈簧移動，并且被壓入閥座。在此期間，將堵塞油口 T，而將 P、A 和 B 短暫連接在一起。
切換位置：
P 連接到 A。由于泵壓力經由 A 作用在控制閥芯的較大區域上，滾珠被壓入閥座。因此，B 連接到 T，P 連接到 A。Plus-1 板中的滾珠具有“閥芯正遮蓋”。
注意！
當使用差動液壓缸時，為避免過壓，必須將液壓缸的環形區域連在 A 處。
節流插件
根據主要工作條件，如果在切換過程中可能出現流量超過閥的性能限制的情況，就需要使用節流插件。
示例：
蓄能器工作，
作為先導控制閥與內部先導控制液壓油分流結合使用。
二位二通和二位三通方向座閥
節流插件插入到座閥的油口 P 中。
二位四通方向座閥
節流插件插入到 Plus-1 板的油口 P 中
單向閥插件
單向閥插件允許流體從 P 自由流向 A，并能夠無泄漏阻止從 A 到 P 的流動。
二位二通和二位三通方向座閥
單向閥插件插入到座閥的油口 P 中。
二位四通方向座閥
單向閥插件插入到 Plus-1 板的油口 P 中。

力士樂方向閥座M-3SED6UK13/350CG24N9K4，德國REXROTH電磁閥座；

德國力士樂REXROTH方向閥座訂貨號和型號：

R900052621 M-3SED6UK13/350CG24N9K4
R901261629 M-3SED6UK13/350CG24N9K4/62
R900224600 M-3SED6UK13/350CG24N9K4/B00
R900226190 M-3SED6UK13/350CG24N9K4/B00V
R900224601 M-3SED6UK13/350CG24N9K4/B07
R901131592 M-3SED6UK13/350CG24N9K4/B07V
R900223169 M-3SED6UK13/350CG24N9K4/B08
R901215001 M-3SED6UK13/350CG24N9K4/B08V
R900224603 M-3SED6UK13/350CG24N9K4/B10
R901224493 M-3SED6UK13/350CG24N9K4/B10V
R900215709 M-3SED6UK13/350CG24N9K4/B12
R900224605 M-3SED6UK13/350CG24N9K4/B12V
R900224606 M-3SED6UK13/350CG24N9K4/B15
R900224607 M-3SED6UK13/350CG24N9K4/B18
R901424222 M-3SED6UK13/350CG24N9K4/B18V
R900224609 M-3SED6UK13/350CG24N9K4/B20
R900224610 M-3SED6UK13/350CG24N9K4/B20V
R900224611 M-3SED6UK13/350CG24N9K4/B22
R901214172 M-3SED6UK13/350CG24N9K4/B22V
R901184772 M-3SED6UK13/350CG24N9K4/B25
R978906593 M-3SED6UK13/350CG24N9K4/B30
R900208583 M-3SED6UK13/350CG24N9K4/P
R900224613 M-3SED6UK13/350CG24N9K4/PV
R900221358 M-3SED6UK13/350CG24N9K4/V
R901116366 M-3SED6UK13/350CG24N9K45L
R901131276 M-3SED6UK13/350CG24N9K4=AN
R900705261 M-3SED6UK13/350CG24N9K4K
R901421341 M-3SED6UK13/350CG24N9K4K/V
R900224614 M-3SED6UK13/350CG24N9K4QMAG24
R901126385 M-3SED6UK13/350CG24N9K4QMAG24/B12
R901321031 M-3SED6UK13/350CG24N9K4QMAG24/B20
R900224616 M-3SED6UK13/350CG24N9K4QMBG24
R901386960 M-3SED6UK13/350CG24N9K4QMBG24/B07
R900224617 M-3SED6UK13/350CG24N9K4QMBG24/B15
R901109401 M-3SED6UK13/350CG24N9K4QMBG24/P
R900786924 M-3SED6UK13/350CG24N9K4QMBG24/V
R901254053 M-3SED6UK13/350CG24N9K72L
R901241250 M-3SED6UK13/350CG24N9K72L/B18
R901235394 M-3SED6UK13/350CG24N9K72L/P
R901272565 M-3SED6UK13/350CG24N9K72L/V=AN
R901439701 M-3SED6UK13/350CG24N9K72L=AN
R901071179 M-3SED6UK13/350CG24N9Z2/B12SO589
R900053287 M-3SED6UK13/350CG24N9Z4SO700
R900056218 M-3SED6UK13/350CG24N9Z5L
R900089101 M-3SED6UK13/350CG24N9Z5LQMAG24SO290
R900207994 M-3SED6UK13/350CG24N9Z5LQMBG24
液壓閥結構分類：滑閥、錐閥、球閥。
滑閥為間隙密封,閥芯與閥口存在一定的密封長度，因此滑閥運動存在一個死區。
錐閥閥芯半錐角一般為120～20?，閥口關閉時為線密封，密封性能好且動作靈敏。
球閥性能與錐閥相同。
液壓閥技能分類：壓力控制閥、流量控制閥、方向控制閥。
壓力控制閥用來控制和調節液壓系統液流壓力的閥類,如溢流閥、減壓閥、順序閥等。
流量控制閥用來控制和調節液壓系統液流流量的閥類,如節流閥、調速閥、比例流量閥等。
方向控制閥用來控制和改變液壓系統液流方向的閥類,如單向閥、液控單向閥、換向閥、液壓換向閥等。
液壓閥控制方式分類：定值/開關控制閥、比例控制閥、伺服控制閥、數字控制閥。
定值/開關控制閥被控制量為定值的閥類，包括普通控制閥、插裝閥、疊加閥。
比例控制閥被控制量與輸入信號成比例連續變化的閥類,包括普通比例閥和帶內反饋的電液比例閥。
伺服控制閥被控制量與（輸出與輸入之間的)偏差信號成比例連續變化的閥類,包括機液伺服閥和電液伺服閥。
數字控制閥用數字信息直接控制閥口的啟閉，來控制液流的壓力、流量、方向的閥類,可直接與計算機接口,不需要D/A轉換器。
液壓閥基本結構：包括閥芯、閥體和驅動閥芯在閥體內作相對運動的裝置。驅動裝置可以是手調機構，也可以是彈簧或電磁鐵，有時還作用有液壓力。
液壓閥基本工作原理：利用閥芯在閥體內作相對運動來控制閥口的通斷及閥口的大小，實現壓力、流量和方向的控制。流經閥口的流量q與閥口前后壓力差△p和閥口面積A有關,始終滿足壓力流量方程;作用在閥芯上的力是否平衡則需要具體分析。
液壓閥的基本要求：
(1）動作靈敏，使用可靠，工作時沖擊和振動要小。
(2）閥口全開時，液流壓力損失要小;閥口關閉時，密封性能要好。
(3）所控制的參數（壓力或流量）要穩定，受外界干擾時變化量要小。（對溢流閥、節流閥至關重要)
(4）結構緊湊，安裝、調整、維護、保養方便，通用性要好。

力士樂REXROTH液壓元件應用行業：注塑機、吹塑機、橡膠和發泡機、陶瓷壓機、同步折彎?rùn)C(jī)(折板機),、剪板機(剪床）、沖切/步?jīng)_、金屬壓力機、彎曲/鋸床、機床、食品機械、皮革/鞋機、木材/造紙機械、鋼鐵業/鑄造、壓鑄機/擠壓機、電廠、生態能源（風能-水力-太陽能）設備、油和天然氣工業設備、混凝土泵、路機、鉆井/開采設備、起重機、升降機/叉車、推土機、道路，隧道，水壩工程設備、壓縮機、街道維修設備、模擬器/娛樂設備、卡車、鐵路工程設備、航空工業設備、船舶/航海工業設備、打谷機/噴灑機、拖拉機/收割機。
