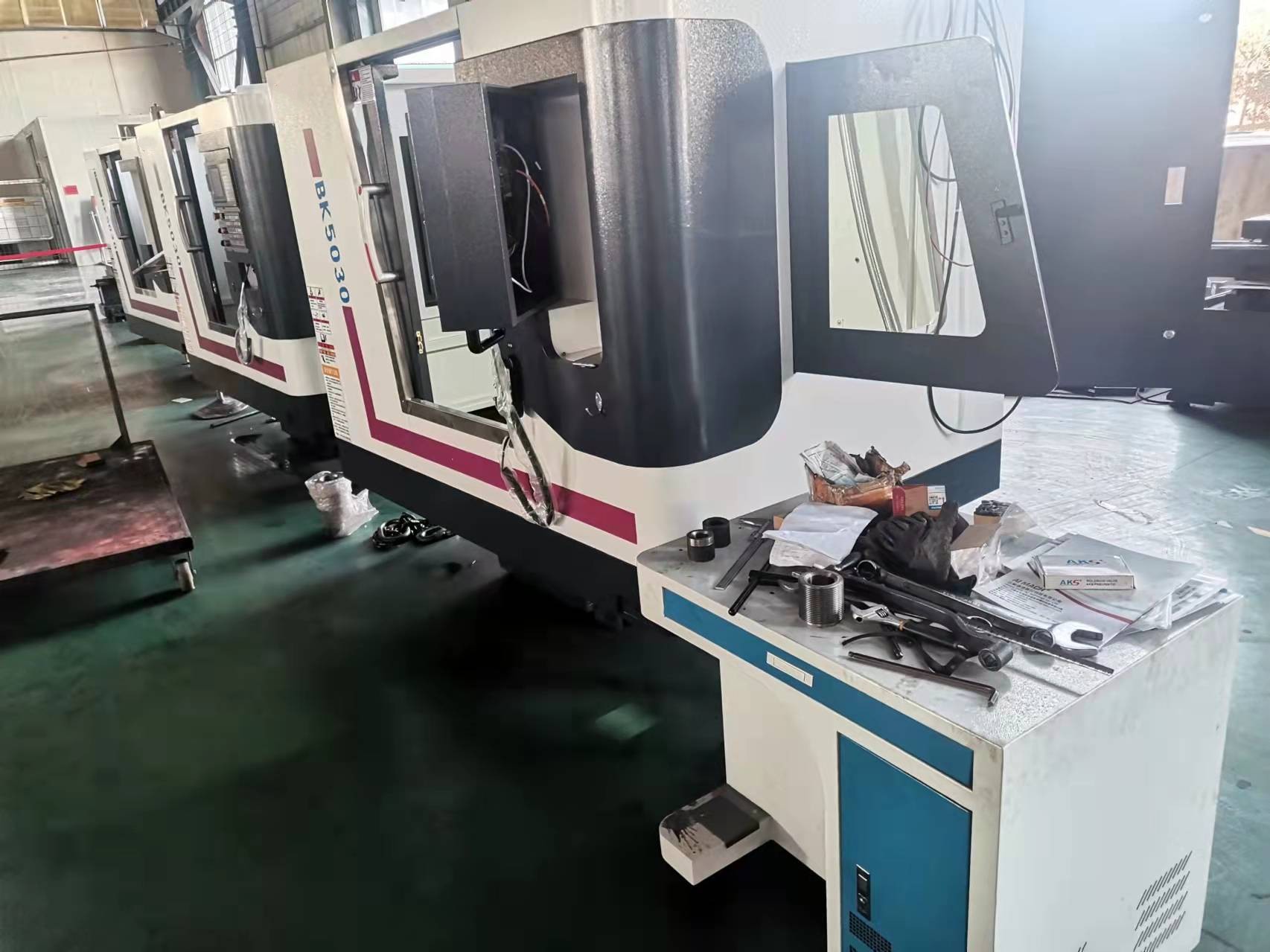

BK5035數控插床 鍵槽加工，齒加工
產品的簡介及用途
BK5035數控插床是本公司設計開發的新產品。本機床具有加工鍵槽、齒及插削平面和成形面的功能，是一款通過數控系統控制來實現插削的插削機床。
本機床采用數控系統，實現漢字提示全屏幕編輯。主傳動采用搖柄機構，由主電機通過三級減速（一級同步帶減速、兩級齒輪減速）實現插銷工件，X和Y向進給為伺服控制實現無級調速功能，X、Y向滾珠絲杠與電機直聯。
根據用戶需要求配置數控分度頭或數控回轉盤，進一步拓展機床功能，方便準確的加工不同角度方向的鍵槽。
該機床功率大、切削力強、剛性好、并可廣泛應用于機床和汽車制造、各種機械電氣和航空航天等行業，是加工各種材料鍵槽的理想設備。
二、BK5035數控插床主要結構特點
1.插床采用KND1000MF數控系統控制。配外置手輪。
2.傳動方式為同步帶傳動，噪音小，傳遞功率大。
3.插削主電機為伺服電機。
4.Y軸絲杠螺母類型采用雙螺母預壓。
5.Z向與Y 軸垂直度≤0.02mm.
6.全防護。
