力士樂輸送機現貨庫存3842547991，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝，價格實惠；熱誠歡迎新老客戶咨詢購買！

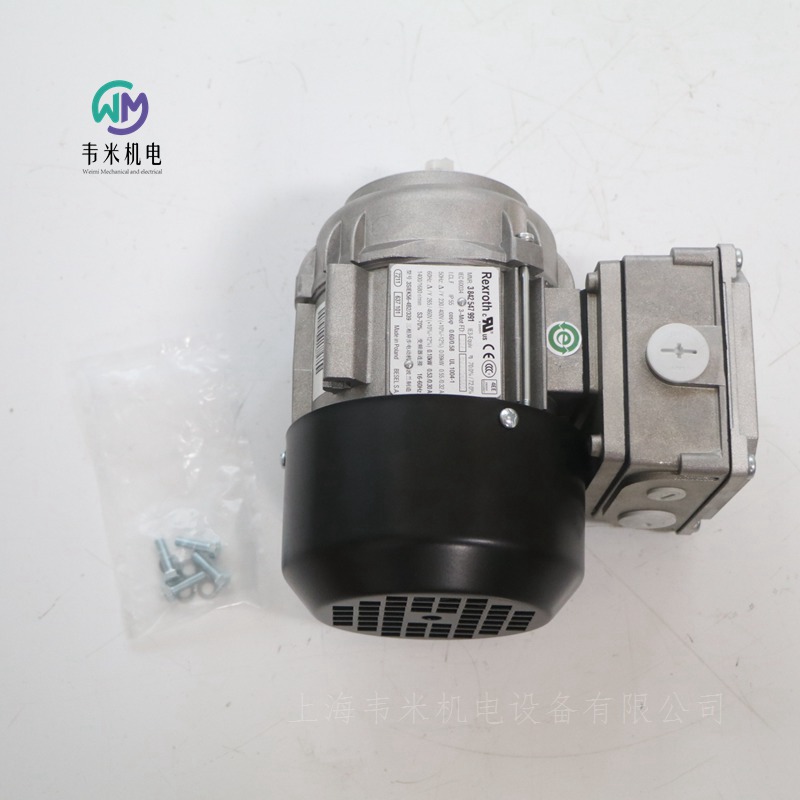

力士樂REXROTH電機夾板輸送機
3842547991
電動機230/400V90W50HZ-265/460V100W60HZ

力士樂REXROTH裝配元件：支撐型材、連接元件、滑塊、導軌、卡裝式容器、材料輸送架、工件托盤、輸送機、輸送型材、彎曲段、支腿套件、分離器、擋停器、通信模塊，天線和電纜、裝配套件。

力士樂REXROTH夾板輸送機
1、力士樂REXROTH夾板輸送機 STS 的應用示例
輸送機3842547991
輸送機3842547992
輸送段型材 VFplus STS 開式，L3024，12 件 3842546649
十字形連接件 STS VFplus 90 3842546685
彎輪 STS VFplus 90 30? 3842547115
彎輪 STS VFplus 90 45? 3842547116
彎輪 STS VFplus 90 90? 3842547117
彎輪 STS VFplus 90 180? 3842547118
回轉單元 STS；VFplus 90 3842547529
裝配模塊 VFplus STS 3842547900
輸送段型材 VFplus STS 開式，L3024，2 件 3842547905
輸送段型材 VFplus STS 開式，L75-3000 3842996027
驅動組件 VFplus 3842998291
2、力士樂REXROTH夾板輸送機 AL 的應用示例
輸送段型材 VFplus 90 AL，L6070 3842546644
輸送段型材 VFplus AL 開式，L6070 3842546647
輸送段型材 VFplus AL 開式，L3000 3842546670
十字形連接件 AL VFplus 90 3842546673
彎輪 AL VFplus 90 30? 3842547052
彎輪 AL VFplus 90 45? 3842547053
彎輪 AL VFplus 90 90? 3842547054
彎輪 AL VFplus 90 180? 3842547055
水平滑動彎道 AL VFplus 90 45? R500 3842547075
水平滑動彎道 AL VFplus 90 90? R500 3842547076
水平滑動彎道 AL VFplus 90 30? R700 3842547077
水平滑動彎道 AL VFplus 90 45? R700 3842547078
水平滑動彎道 AL VFplus 90 90? R700 3842547079
回轉單元 AL；VFplus 90 3842547517
裝配模塊 VFplus AL 3842547899
輸送段型材 VFplus 90 AL，L50-6000 3842996023
輸送段型材 VFplus AL 開式，L50-6000 3842996026
驅動組件 VFplus   3842998291
壓板3842521119
3、力士樂REXROTH夾板輸送機調節單元
夾板輸送機調節單元 3842547971
手搖曲柄 3842547990
連接套件 3842547729
分段導軌 D12，L200-3000 3842993306
分段導軌 D12，L30003842533841

力士樂REXROTH導桿
3842531699
導引桿 AL-WT KPL

力士樂REXROTH輸送機
3842547470
三相異步電機 MOTOR 200/346V90W50HZ-220/400V100W60HZ

力士樂REXROTH輸送機
3842547992
三相異步電機 MOTOR 230/400V250W50HZ-265/460V290W60HZ

力士樂REXROTH齒形帶
3842503925
齒型帶 25T5/785 A

力士樂REXROTH塑料平板鏈的鏈條銷
8981010510
塑料平板鏈拆卸工具
塑料平板鏈的鏈條銷
重量  0.33kg

力士樂REXROTH擋停器3842558795
VE 2/D-175 分離器
VE 2/D-175閘門
氣動截止門
特別堅固的全金屬設計，帶雙活塞阻尼器
無限可調阻尼
總重量高達175公斤的佳阻尼
20mm的短阻尼路徑
阻尼時間短
安裝尺寸短
可與WT 2、WT 2/F和WT 2/LS結合使用（僅適用于LS版本）
適用于EPA
產品屬性
ESD 對
高工作溫度[T] 5.60攝氏度
氣動直線連接[?][mm] 6.
標稱速度[vN] 6米/分鐘、9米/分鐘和12米/分鐘
小工件托盤重量m 5公斤
工件托盤總重量[mG][kg] 175
交付范圍 包括安裝在ST 2/…上的所有緊固材料。。。輸送機段
工件托盤總重量[mG][kg] 175,160,145,110,90,50,35
交貨信息 完全組裝
所需壓縮空氣連接[pmax][bar] 6.
所需壓縮空氣連接[pmin][bar] 4.
注意事項 根據要求提供高溫截止門
材料信息 外殼：鋁，硬質陽極氧化，止動凸輪：鋼，硬化
推薦配件 VE 2/RS返回停止
重量[kg] 1.6

力士樂REXROTH齒輪馬達3842554312
齒輪馬達 GKM16-3 29/804A IE3 B

力士樂REXROTH偏心輪3842546929
偏芯輪 D=19,6 COMPLETE

力士樂REXROTH圓帶3842538940
圓帶 COEXTRUD.SW A L=835

力士樂REXROTH齒形帶3842525345
齒型帶 25T5/780

力士樂REXROTH彈簧拉出器3842520055
拉簧 2-4 KG
用于承載能力介于 2.0 和 4.0 kg 之間的彈簧拉出器
彈簧拉力，承重能力在2.0至4.0公斤之間
彈簧拉力用于符合人體工程學的工具供應，如螺絲刀，以減少工人的不均勻和高壓力
軸承載荷和電纜長度可調
在工作站用吊架和小車或滑動吊架組裝
產品屬性
系統重量[kg]  2.
可伸縮電纜[mm]  2000
軸承載荷  2,0 ... 4, 0
交付范圍  包括安全線
重量[kg]  2.29


力士樂REXROTH數據存儲器
3842508038
ID 10/D

力士樂REXROTH附件齒輪3842503063
附件齒輪 GS 13-1 I=38:1

力士樂REXROTH傳感器3842501548
接近開關 M12-M12 SN=4MM L=70
M12x70 傳感器
產品屬性
符合性  cULus、CE、EAC
螺紋尺寸  M12 x 70
工作電壓DC[V]  10 ... 30
環境溫度[T]  -40… 85?C
推入式配件  M12x1
標稱開關距離[Sn][mm]  4.
開關頻率[Hz]  2500
防護等級  IP68
工作電流[mA]  200
機械安裝  不沖水
功能顯示  發光二極管
切換輸出  PNP
長度[L]  70
材料信息  外殼：不銹鋼，不銹鋼，活性表面：LCP
切換功能  常開（否）
注意事項  IEC 60947-5-2
所需配件  開關支架
重量[kg]  0.04


力士樂REXROTH驅動輪3842305209
驅動輪 AS 2/M

博世力士樂在各個行業實現面向未來生產的裝配技術。提供可無縫集成到生產 IT 中的智能和模塊化硬件和軟件解決方案。從進貨到生產和出貨的各個流程，幫助您計劃、設計和持續改進。我們的產品組合覆蓋由鋁型材制成的流動式貨架和框架、符合人體工程學的裝配工作站到全自動生產線的輸送系統?；跀凳甑膶嵺`經驗，復雜而獨特的多功能裝配技術進一步不斷發展。


基本機械元件
靈活性強：源自裝配系統
如果為特定用途單獨定制作業環境，則更加高效。從框架、圍欄、特殊的系列化生產機械和ESD傳導系統，到材料供應和鏈接的工作站或生產線，博世力士樂靈活的裝配系統可為任何行業的任何任務提供快捷、完整的解決方案。

30多年前，博世引進了一套模塊化系統，而如今我們的模塊化系統所包含的零件遠遠超過1500個。其實這個創意相當簡單：系統基于鋁型材，型材上設有“連續的”縱向割縫。

由于系統的改進、面向客戶的服務和全面的服務支持，包括免費的規劃軟件，我們的模塊化系統可提供您需要的一切，以打造高效的作業環境。


力士樂VE 2 擋停器
0842900300
氣動擋停器
傾斜擋停器；可打開，不會對工件托盤的接觸面造成磨損
不容許采用可反轉運行
將一個或多個堆積工件托盤停止在確定的工件托盤止動表面。當壓力釋放后，擋停器通過彈簧關閉，同時工件托盤停止。安裝在輥道內，直接裝于輸送段。
工件托盤的總重  200kg
工作溫度  0 ... 60℃
需要的壓縮空氣接口  4 ... 6bar
氣動壓入配合 φ  4mm
包括用于安裝至 ST 2/... 輸送段的緊固材料
氣動元件
0842900300
版本VE 2
分離器VE 2
氣動分離器
翻車機；工件載體接觸面無磨損的開口
不允許反向操作
可與WT 2/E、WT 2、WT 2/F和WT 2/LS組合使用
產品特性
交貨通知單
安裝
額定速度[m/min]
6,9,12,15,18
材料參考
外殼：PA 6，鎖定手柄：黃銅，鎖定鎖：PA 66
交貨范圍
包括用于安裝在輸送線ST 2/…上的安裝材料。。。，氣動元件
工件載體總質量[mG][kg]200.
工作溫度[T]0 ... 60?C
氣動插入式接頭[?][mm]4.
所需壓縮空氣連接[pmax][bar]6.
所需壓縮空氣連接[pmin][bar]4.
筆記
應要求提供高溫分離器
工件載體總質量[mG]乘以[kg]
200,140,100,70,50
推薦配件
后擋板VE 2/RS，開關支架SH 2/。。。，職位查詢
重量[kg]0.430

力士樂REXROTH標準框架模塊
3842174302
標準邊長為 160 至 400 mm 的轉角模塊
320 mm 框架擴展模塊
材料：
- 帶 PA（聚酰胺）耐磨墊的轉角/擴展模塊 (PA)，或者
- 帶 PE（聚乙烯）耐磨墊的轉角/擴展模塊 (PA)
適用于總重 mW > 50 kg 和輸送速度 vN >12 M/min 的情況，需要加固型框架模塊
可接合 WT 2 承載板使用
框架模塊用于自行裝配工件托盤。PA 基本解決方案適合用于傳送帶/齒形帶和平頂鏈輸送介質。
帶 PE 耐磨墊的框架模塊需用于雙排鏈和堆積滾子鏈輸送介質。PE 緩沖墊不適用于在 ESD 平頂鏈上堆積運行。

力士樂REXROTH分離器
VE-VF 分離器
VE-VF/M 分離器
用于可靠地停止工件托盤的分離器
適合后續安裝，不必中斷側導向裝置
分離器可以安裝在任意位置
開關支架，用于安裝到分離器上，大積放負荷 50 kg
提供兩種規格：
VE-VF 用于干燥或者有油污的環境
VE-VF/M 用于有腐蝕性的應用
擋停器 VE-VF 3842528852
供貨范圍 包括固定材料


力士樂REXROTH 滑動擋塊VA 2/50 - 可反轉
3842191721
滑動擋塊，可氣動提升
一體式開關托架
可反轉運行
不適用于 ST 2...-H 輸送段
通過傳感器感應滑動擋塊的上部位置
可與 WT 2 和 WT 2/F 搭配使用
滑動擋塊用于連接了兩個以上總線輸送段并需要輔助止擋的橫向輸送段。滑動擋塊啟動后，橫向提升裝置可將工件托盤送入縱向輸送段。系統降壓時，可氣動降低的滑動擋塊延伸至下部末端位置。使用正好位于輸送段上輥道內部的傳感器，可以檢測滑動擋塊的上部位置。


力士樂REXROTH支重輪
支承輪 D58X30 MITTELBORD
3842218940
3842218944
支承輥輪，用于構建滑車或滾輪段
裝在帶有 10 mm 鎖坑的型材上
采用大直徑的深溝球軸承，運行特性出色
支承滾輪帶有輪緣，可在 10 mm 鎖坑中導向
防靜電導電


博世力士樂（BOSCH-REXROTH）支重輪
支承輥輪，用于構建滑車或滾輪段
裝在帶有 10 mm 鎖坑的型材上
采用大直徑的深溝球軸承，運行特性出色
支承滾輪帶有輪緣，可在 10 mm 鎖坑中導向
防靜電導電


力士樂REXROTH卡裝式容器
在工作站或在材料輸送架中定位小零件
表面設計符合人體工程學，以輕松穩固地進行抓取
可與卡裝架和護蓋結合使用
3842344752卡裝式容器 GB-1210 淺灰色


博世力士樂（BOSCH-REXROTH）法蘭螺母，T 形螺栓
凸肩螺母 M8
3842345081
法蘭螺母 10 mm 鎖坑 M8
固定和導電連接
螺栓端部凹口用于標記正確的位置
型材精加工：不需要
鍍鋅鋼

力士樂WI 2 搖桿
擺桿 WI 2 BQ=240
3842348781
3842530309 擺桿感應開關
區域監測
識別工件托盤
停止工件托盤的橫向輸送
適合安裝在型材寬度為 45 mm 的 ST 2/… 輸送段或型材寬度為 50 mm 的 ST 2/…-H 的輸送段上
適用于 EPA 環境
對于長度 ≤ 480 mm 的工件托盤，需要用到一個基本搖桿元件
對于長度 ≥ 640 mm 的工件托盤，需要用到兩個基本搖桿元件
搖桿用于以下領域：
區域監測
停止工件托盤的橫向輸送
識別工件托盤
根據所需功能，WI/M、WI 2/… 搖桿應配備一個或兩個傳感器。
工件托盤的承受總重MG  30kg（當從橫向段進給到主段時，適用總WT重量；對于區域監測，只有系統大重量 240 kg 不得超過）
ESD  是
搖桿重量M  1.5kg（每個搖臂的小WT重量）
長度L  320mm
監測范圍  270mm
供貨范圍
包含用于安裝在 ST 2/... 輸送段或 BS 2/... 傳送帶輸送段上的緊固件


力士樂REXROTH通信模塊ID 200/C-...
ID 200/C-PDP（PROFIBUS-DPV0）
ID 200/C-ETH（以太網）
3842410061
通信模塊ID 200/C-PDP
通信模塊的作用是在天線與控制系統之間建立連接。
其提供了多用于兩個天線的插接式接口，能夠以不同的頻率同時啟用和工作。或者，也可以將數字傳感器連接到每個天線。通過一體化Web服務器進行參數設置和診斷。
ID 200/C-ETH
通過以太網建立起與控制系統的連接。除TCP/IP、Profinet/IO、Modbus/TCP和EtherNet/IP之外，還可使用以太網協議。內置開關可實現除傳統的以太網星形布線之外的線路結構布線。
ID 200/C-PDP
通過PROFIBUS-DPV0建立起與控制系統的連接。通過單獨的RS-232接口連接一體化Web服務器。
移動數據載體MDT...L，適用于125 kHz
移動數據載體MDT...L，適用于13.56 MHz
扁平天線A...F，適用于125 kHz或13.56 MHz
圓形天線A...R，適用于125 kHz或13.56 MHz
通信模塊C-...，適用于PROFIBUS或Ethernet
控制系統
工作電壓  20 ... 30 VDC, PELV
波形  ≤ 10 %
電流消耗  Max. 0,5 A（電流消耗，包括2個天線）
狀態指示  7個LED
防護類型  IP65
殼體材料  鋁；粉末涂層RAL 7035
環境溫度  –25 … 70 ?C
儲存溫度  –30 ... 80 ?C
濕度  max. 96%
抗振性  3,5mm (10 ... 55 Hz); 20g (55 … 2000 Hz)
抗震性和抗沖擊性  70 g/6 ms，18次循環
認證  EN 300330, ETS 300683, CE, FCC
質量  0.5 kg
傳輸頻率  125 kHz  13.56 MHz
連接  RS232  PROFIBUS-DPV0



力士樂REXROTH天線ID 200/A -...
天線ID 200/A -... F（扁平天線）
天線ID 200/A -... R（圓形天線）
3842410063 天線ID 200/A-HR
工作電壓  24 V(通信模塊的工作電壓)
殼體材料  PBT/不銹鋼
環境溫度  –25 … 70 ?C
儲存溫度  –40 … 85 ?C
濕度  max. 96%
抗振性  1mm (10 ... 55 Hz); 5g (10 ... 2000 Hz)
抗震性和抗沖擊性  30 g/11 ms，18次循環
質量  0.1 kg
防護類型  IP67
傳輸頻率  13.56 MHz
寫入/讀取距離 - 靜態  35 mm
寫入/讀取距離 - 動態  30 mm(寫入/讀取距離 - 動態：v = 20 m/分鐘)
兩個天線之間的小距離 - 多路復用運行  30 mm
兩個天線之間的小距離 - 同時運行  80 mm
天線用于讀寫移動數據載體MDT...L（125 kHz，低頻）或MDT...H（13.56 MHz，高頻）。天線專門設計用于在通信模塊上運行，并且也由該模塊供電。
天線ID 200/A -...R（圓形天線）
圓形設計的天線特別適用于讀取安裝在工件托盤下側的數據載體。采用相應的安裝套件，還可以實現其他安裝情況。
天線ID 200/A -...F（扁平天線）
扁平型設計的天線專門針對在傳輸系統上進行側面安裝加以優化。采用相應的安裝套件，還可以實現其他安裝情況。
移動數據載體MDT...L，適用于125 kHz
移動數據載體MDT...L，適用于13.56 MHz
扁平天線A...F，適用于125 kHz或13.56 MHz
圓形天線A...R，適用于125 kHz或13.56 MHz
通信模塊C-...，適用于PROFIBUS或Ethernet
控制系統

力士樂REXROTH移動數據載體MDT...H（13.56 MHz）
MDT，帶FRAM存儲器
數據存儲器 MDT1/2K-H
3842410104
移動數據載體兼容標準ISO 15693（13.56 MHz），不需要電池，可配合FRAM存儲器工作。多種外殼型號，可實現在工件托盤上的多種安裝位置或直接安裝到待識別產品上。數據載體可從多個側面讀取，包括在通過時進行動態讀取。
采用FRAM存儲器的MDT
內存容量：2000字節用戶內存
附加64位：一序列號
寫讀循環：1010
移動數據載體MDT...L，適用于125 kHz
移動數據載體MDT...L，適用于13.56 MHz
扁平天線A...F，適用于125 kHz或13.56 MHz
圓形天線A...R，適用于125 kHz或13.56 MHz
通信模塊C-...，適用于PROFIBUS或Ethernet
控制系統
移動數據載體1/2K-H
頻率  13.56 MHz
標準符合性  ISO 15693
內存容量  2000 Byte
數據訪問  8字節塊
內存類型  FRAM
寫循環數量  ≥ 100 億
讀循環數量  不受限制
傳輸距離 - 靜態  35 mm
傳輸距離 - 動態  30 mm
運行期間的環境溫度  –25 ... 85 ?C
殼體材料  PA 66
防護類型  IP68


力士樂VE 2/S 擋停器
氣動擋停器
用于操作可逆的輸送段
分配器 VE 2/S
3842515844
托盤反向移動時，不得對 VE 2/S 產生壓力
將一個或多個堆積工件托盤停止在確定的工件托盤止動表面。VE 2/S 只能停止來自一個方向的工件托盤。當壓力釋放后，擋停器通過彈簧關閉，同時工件托盤停止。需要兩個 VE 2/S 擋停器才能停止來自兩個方向的托盤，因為反向運行的托盤不能施加壓力至擋停器。安裝在輥道內，直接裝于輸送段。
工件托盤的大總重MG  140kg
工作溫度T  0 ... 60℃
材料規格
殼體：PA 6
凸耳凸輪：PA 66
需要的壓縮空氣接口P  4 ... 6bar
氣動壓入配合φ  4mm
主動（氣動）打開安全鎖銷可從兩個方向安全轉移。
供貨范圍
包括用于安裝至 ST 2/... 輸送段的緊固材料
