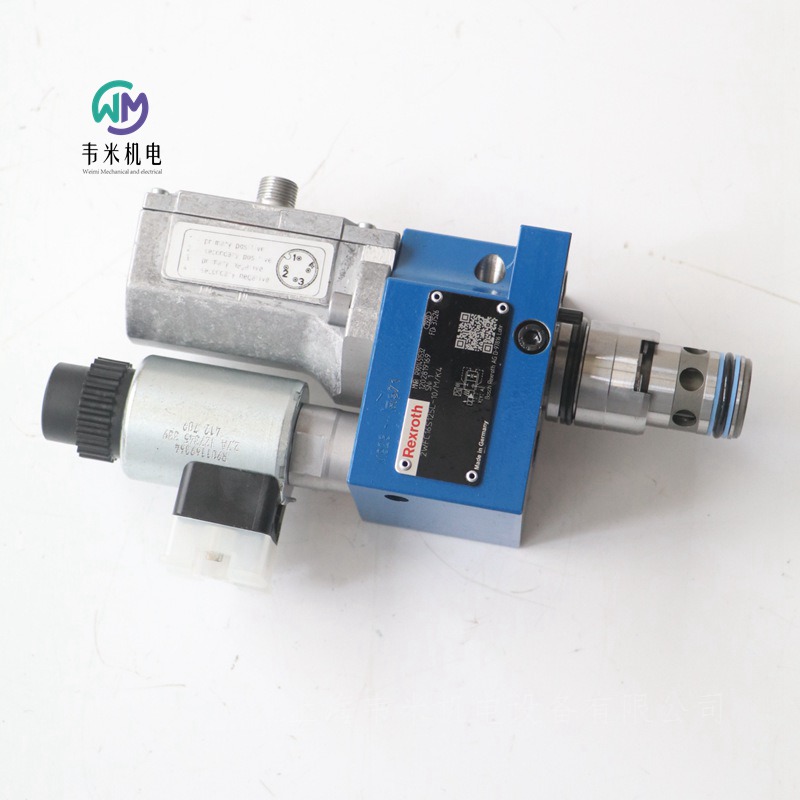

力士樂比例節流閥2WFC16S125L-10/M/K4，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝，價格實惠；熱誠歡迎新老客戶咨詢購買！

力士樂帶集成電子元件 (OBE) 或外部控制電子元件的先導式比例方向插裝閥
2WFC; 2WFCE
溫度范圍  -20 … 60℃
大工作壓力  420bar
大回流壓力  100bar
建議粘度范圍  20 … 100mm?/s
二位二通型號
強度：
-油壓阻力高為 420 bar
-高耐振度（符合 DIN EN60068-2）
-環境溫度高為 60 ?C
度：
-響應靈敏度高，滯后低
可靠性：
-質量高，設計成熟
標準化：
-安裝尺寸符合 ISO 7368
-連接器/接口
柔性：
-可與壓力補償器連接，可提供壓力補償流量控制
安全性：
-斷電、電纜中斷或斷開選通后，會進入主級故障安全位置
設置
2WFCE 型先導式比例方向閥基本構成包括：
蓋
主級
帶比例電磁鐵的先導控制閥
帶位置傳感器和模擬接口的集成電子元件
集成電子元件 (OBE) 將控制值與主級 控制閥芯的位置理論值進行比較。在存在控制偏差的情況下，先導控制閥將激活控制線圈。以此調節控制閥芯。根據控制偏差的不同，主級 控制腔或者以先導油（主級已關閉）加壓，或者已卸載（主級已打開）?？刂破钚拚埃瑢⑼ㄟ^控制值成比例地控制行程及節流孔橫截面。
為保證正常運行，必須遵守以下條件：
流向 A → B（X 連接到 A）
流向 B → A（X 連接到 B）
電源電壓故障
如果小電源電壓發生故障或低于小電源電壓，則啟用將斷開（接口 B1 和 G1）且在線圈導線電纜中斷情況下，集成電子元件 (OBE) 將斷開先導控制閥線圈的電源。主級控制閥芯 通過油口 X 處可用壓力和主級彈簧力安全移動至其閥座位置并阻塞 A 和 B 之間的油液流動。
流量控制功能
先導式比例方向閥可與壓力補償器配合使用以提供壓力補償流量控制。
集成電子元件 (OBE)
功能
1. 接通程序/故障特性
施加 24 ?V 的電源電壓之后，如果滿足以下條件，則電子元件將準備就緒：
電源電壓 UB > 18 V DC
線圈連接未中斷
控制值線未中斷且控制值 > 2.7 mA（僅指接口“G1”）
如果上述條件中有一個未得到滿足，則控制器和輸出級斷路，并將插腳 11 （僅指接口“B1”和“G1”）的“準備就緒”信號設置為 0 V。
2. 理論值輸出信號
電氣接口“A1”（插腳 F）和“B1”（插腳 6）
“A1”：0.35 V ... 10 V 對應于 0 % ... 100 % 的閥門開口；當理論值 < -2.5 V 時，節流閥芯處于閥座位置
“B1”：0 V ... 10 V 對應于 0 % ... 100 % 的閥門開口；當理論值 < -1.5 V 時，節流閥芯處于閥座位置
電氣接口“G1”（插腳 6）
4 mA ... 20 mA 對應于 0 % ... 100 % 的閥門開口；當理論值 < 2.7 mA 時，節流閥芯處于閥座位置
注意：
電子元件接口“A1”
在開口方向：若控制值 ≥ 0.5 V 時，則啟用閥門
在閉合方向：控制值 ≤ 0.3 V 時（“閥座上”），閥門停用
在開口方向的電氣接口“B1”和“G1”：
若已設置使能插腳 3，控制值 > -1 V（“B1”）或 > 2 mA（“G1”），則啟用閥門
在閉合方向：若未設置插腳 3，控制值 < -1 V（“B1”）或 < 2 mA（“G1”）（“閥座上”），則停用閥門
德國力士樂REXROTH比例流量閥訂貨號和型號：
R901451532 2WFC16S125L-1X/M/K4
R901451532 2WFC16S125L-10/M/K4
R901451941 2WFC25S220L-1X/M/K4
R901451939 2WFC25S140Q-10/M/K4
R901451944 2WFC32S320L-1X/M/K4
R901451948 2WFC40S500L-1X/M/K4
R901451952 2WFC50S1000L-1X/M/K4
R901436211 2WFCE16S160L-1X/M/24G1
R901436210 2WFCE16S160L-1X/M/24B1
R901436207 2WFCE16S160L-1X/M/24A1
R901424816 2WFCE16S125L-1X/M/24B1
R901424816 2WFCE16S125L-10/M/24B1
R901430244 2WFCE16S125L-1X/M/24G1
R901387450 2WFCE16S125L-1X/M/24A1
R901430247 2WFCE25S220L-1X/M/24G1
R901388124 2WFCE25S220L-1X/M/24A1
R901388124 2WFCE25S220L-10/M/24A1
R901436213 2WFCE25S330L-1X/M/24A1
R901388127 2WFCE32S320L-1X/M/24A1
R901388127 2WFCE32S320L-10/M/24A1
R901430250 2WFCE32S320L-1X/M/24G1
R901430249 2WFCE32S320L-1X/M/24B1
R901436317 2WFCE40S940L-1X/M/24A1
R901436317 2WFCE40S940L-10/M/24A1
R901388128 2WFCE40S500L-1X/M/24A1
R901430258 2WFCE40S500L-1X/M/24G1
R901436319 2WFCE40S940L-1X/M/24B1
R901388132 2WFCE50S1000L-1X/M/24A1
R901430271 2WFCE50S1000L-1X/M/24B1
R901430271 2WFCE50S1000L-10/M/24B1
R901436328 2WFCE50S1500L-1X/M/24G1
R901436328 2WFCE50S1500L-10/M/24G1
R901436321 2WFCE50S1500L-1X/M/24A1
R901436326 2WFCE50S1500L-1X/M/24B1
R901425071 STW0271-10/3WRCE40V000L-SG24K31C1M-106
0811402614 FESX32CA-1X/320LZ4M
0811402620 FESX40CA-1X/500LZ4M
0811402622 FESXE40CA-1X/500LK0B1M

力士樂REXROTH液壓元件：
力士樂REXROTH泵：軸向柱塞泵（軸向柱塞定量泵、軸向柱塞變量泵）、外嚙合齒輪泵、內嚙合齒輪泵。擺線泵、葉片泵、徑向柱塞泵、電液泵。
力士樂REXROTH馬達：徑向柱塞馬達、軸向柱塞馬達（軸向柱塞定量馬達、軸向柱塞變量馬達）、外嚙合齒輪馬達。
力士樂REXROTH開/關閥：單向閥（止回閥、截止閥、充液閥）、方向閥（方向座閥、方向滑閥、電磁球閥、換向閥、手動閥、機械閥、電磁閥、電液換向閥）、壓力閥（溢流閥、安全閥、減壓閥、壓力截止閥、壓力順序閥）、流量控制閥（節流閥、流量控制閥、二通流量控制閥）、二通插裝閥（插裝閥、邏輯閥、插裝閥控制蓋板）。
力士樂REXROTH比例、高頻響和伺服閥：比例方向閥（直動式比例方向閥，比例換向閥，電磁比例閥，電液比例閥，先導式比例方向閥）、比例壓力控制閥（比例溢流閥，比例減壓閥）、比例流量控制閥、高頻響方向閥（直動式高頻響應比例閥，高頻響應比例換向閥，高頻響應比例方向閥、高頻響應電液比例閥，先導式高頻響應方向閥）、方向伺服閥（伺服閥，四通伺服方向閥，電液比例伺服閥）、比例插裝閥（比例方向插裝閥、高頻響方向插裝閥，高頻響換向插裝閥）、高頻響比例伺服閥附件（壓力補償器，平衡閥，插頭接線盒，電纜）。
力士樂REXROTH油路塊和閥板：底板、蓋板、過渡板、疊加閥板、多站油路塊、模塊化閥板系統、截止閥塊、控制閥塊
力士樂REXROTH電子元件：閥放大器（比例閥放大器，高響應方向閥放大板，伺服閥放大板，插頭式放大器，開/關閥接線盒）、控制值放大器（模擬放大版）、軸調節（集成閥，軸控制器，P/Q閥、數字控制軸、嵌入式控制器，P/Q放大器、模擬定位模塊）、泵控制（軸向柱塞泵數字式電子控制裝置）、電子元件附件（機架和板卡插槽，電源和穩壓設備、測試和維修設備，監測模塊，連接插頭和電纜，接頭）。
力士樂REXROTH系統：泵系統（電動液壓控制系統，變速泵驅動裝置）。
力士樂REXROTH液壓站：標準型液壓站、緊湊型液壓站、靜默液壓站、驅動單元、夾緊和驅動模塊、電機/泵裝配件、蓄能器站、過濾設備、液壓站附件（衰減器）。
力士樂REXROTH傳感器和信號發送器：壓力傳感器，電子壓力開關、機械壓力開關、壓力指示單元（壓力表，充液壓力表）、浮球開關、溫度開關、油處理（顆粒監測器、含水量測量單元）、速度傳感器、信號編碼器、斜盤傾角傳感器。
力士樂REXROTH蓄能器：液壓氣動蓄能器（薄模式蓄能器，皮囊式蓄能器，柱塞式蓄能器）、蓄能器站、蓄能器截止塊（蓄能器切斷閥）。
力士樂REXROTH過濾器：空氣過濾器、油箱安裝過濾器/回油管路過濾器、嵌入式過濾器、可通斷的雙筒過濾器/嵌入式過濾器、油路塊安裝過濾器、吸油和替換插件過濾器、籃式濾網過濾器、過濾器材料、過濾器元件（過濾器濾芯）、過濾器附件（過濾器維護指示器，密封件）。

力士樂REXROTH二通方向控制功能插裝閥
LFA..GWA
標準系列
規格 16 … 100
組件系列 6X, 7X
大工作壓力 420 bar
大流量 25000 l/min
用于設置方向閥
帶集成梭閥
二通插裝閥是專門用于緊湊油路塊設計的元件。連接 A 和 B 的功率單元安裝在多路閥中符合 ISO 7368 標準的接收孔內，且使用蓋關閉。在大多數情況下，此蓋也是從功率單元控制側到先導控制閥的連接件。
通過使用相應先導控制閥進行控制，功率單元可以應用于壓力、方向和節流功能，或應用于這些功能的組合。通過調節執行機構各個管路的多個流量規格來實現特別有效的解決方案。將元件的功率單元應用于多個功能具有很高的性價比。
二通插裝閥通常由控制蓋和安裝套件組成?？刂粕w包含控制孔和可選行程限制功能、液壓控制方向座閥或符合所需整體功能的梭閥。此外，可以在控制蓋處安裝電動方向滑閥或座閥。安裝套件包括襯套、環（高只能用于 NG32 型號）、閥架、可選帶衰減阻尼或不帶衰減阻尼，以及閉合彈簧。
二通插裝閥的功能與壓力有關。這樣，便可針對功能實現三個關鍵加壓區域。
德國力士樂REXROTH二通插裝閥蓋板訂貨號和型號：
R900926535 LFA25GWA-71/P10
R900912635 LFA16GWA-71/A10P10
R900936188 LFA16GWA-71/A08P08
R900912725 LFA32KWA-7X/
R900912708 LFA32GWA-7X/




力士樂REXROTH內嚙合齒輪泵
PGF
機座大小 1, 2, 3
規格 1.7 … 40
組件系列 2X, 3X
大工作壓力 250 bar
大排量 40.5 cm?
特征
固定排量
低工作噪音
低脈動流量
由于具有密封間隙補償，因此在低粘度情況下也可實現效率
使用壽命長，得益于滑動軸承和密封間隙補償
適合較大的粘度和速度范圍
吸油特性
所有機座大小和規格之間可以相互組合
可與內嚙合齒輪泵 PGH、葉片泵 PV7 和軸向柱塞泵組合
可根據要求在連接蓋中集成閥技術
工業應用中具備低中等性能和壓力范圍的驅動器，例如，機床
行走機械應用中具備較高工作壓力的耐疲勞驅動器，例如，提升設備、風扇和擴張器
PGF 類型液壓泵為具有恒定排量的泄漏間隙補償內嚙合齒輪泵。它們基本由殼體、軸承蓋、端蓋、內嚙合齒輪、小齒輪軸、軸承、軸向墊片、止動銷及分段填充部件組成，分段填充部件包括：分段、扇形支撐體及密封輥。
吸油和排油過程
根據流體動力學安裝的小齒輪軸 按所示旋轉方向傳動內嚙合齒輪。在旋轉過程中，吸油范圍內容積將增加約 180? 以上。欠壓使液壓油流入腔體中。鐮狀的分段填充部件 將吸油部分與壓力腔隔開。在壓力腔內，小齒輪軸 的輪齒再次嚙合在內嚙合齒輪 的輪齒之間。通過壓力通道將液體排出。
軸向補償力 FA 作用于壓力腔內部且與軸向墊片 內的壓力場一同生成。因此旋轉部件與固定部件之間的液縱向間隙非常小且確保壓力腔液密封。
徑向補償力 FR 作用在分段 和扇形支撐體.分段和扇形支撐體間的面積比和板件密封  位置在設計時應確保實現內嚙合齒輪、分段填充元件 和小齒輪軸 之間近乎無泄漏間隙的密封。板件密封  下的彈簧元件可確保在小的壓力下也能夠提供足夠的接觸壓力。
流體動力和流體靜力安裝
作用在小齒輪軸 上的力由流體動力潤滑的徑向滑動軸承 承受；作用在內嚙合齒輪 上的力由流體靜力軸承承受。
齒輪輪齒系統
齒輪輪齒系統為漸開線輪齒系統。當嚙合長度較大時，充液流量和壓力波動較?。幻}動速度減小明顯降低了工作噪音。
所用材料
殼體、軸承蓋、端蓋 和軸向墊片:鋁合金內嚙合齒輪、小齒輪軸 和止動銷：鋼制普通軸承:帶鋼背分段的銅錫 和扇形支撐體：黃銅合金板件密封 :塑料
德國力士樂REXROTH內嚙合齒輪泵訂貨號和型號：
R900932132 PGF1-2X/1,7RA01VP1
R900086159 PGF1-2X/1,7RE01VU2
R900086159 PGF1-21/1,7RE01VU2
R900952850 PGF1-21/3,2LN12VM-A387
R901021469 PGF1-21/1,7LA01VP1-A340B
R900932136 PGF1-2X/4,1RA01VP1
R900932136 PGF1-21/4,1RA01VP1
R900932183 PGF1-21/1,7LA01VP1
R900086166 PGF1-21/2,2RL01VM
R900086163 PGF1-2X/4,1RE01VU2
R900932137 PGF1-2X/5,0RA01VP1
R900932135 PGF1-2X/3,2RA01VP1
R900952850 PGF1-2X/3,2LN12VM-A387
R900068313 PGF2-22/006RN01VM
R900932261 PGF2-2X/019RE01VE4
R900932269 PGF2-22/016RE20VU2
R900932271 PGF2-22/011RE01VE4
R900932267 PGF2-22/016RE01VE4
R900932266 PGF2-2X/008RE01VE4
R900571401 PGF2-2X/019RA20VP2
R900932274 PGF2-2X/013RE01VE4
R900931660 PGF2-2X/006RJ01VU2
R900932269 PGF2-2X/016RE20VU2
R900938281 PGF2-22/011RJ01VU2
R900930689 PGF2-22/013RJ01VU2
R900564037 PGF2-2X/008RA01VP2
R900032712 PGF2-2X/013RA20VP2
R901018829 PGF2-22/016RJ01VU2
R900779104 PGF2-2X/011RJ01VU2K
R900983936 PGF2-2X/011RE01VE4K
R900932111 PGF3-31/040RE07VE4
R900932112 PGF3-31/032RE07VE4
R987046566 PGF3-31/025RE07VE
R900932112 PGF3-3X/032RE07VE4
R900029617 PGF3-3X/025RJ07VU2

力士樂REXROTH內嚙合齒輪泵PGF2-2X/011RE01VE4
R900932271 PGF2-22/011RE01VE4
內部驅動泵，標稱尺寸11，壓力250巴，適用于工業和移動應用，開路
適用于變速驅動器低噪音和低脈動水平由于間隙補償而具有高效率適用于大壓力下的200萬次負載變化
定排量內嚙合齒輪泵
適用于工業或移動開路應用
帶FKM密封件
鋁制外殼
產品特性
位移類型 恒定
標稱尺寸[cm?] 11
壓力[bar] 250
體積流量[l/min] 39.6
旋轉方向 順時針方向的
軸端 帶鍵控彈簧的圓柱形直徑為20 mm，ISO 3019-2
安裝法蘭 4孔安裝法蘭80B4SW，符合ISO 3019-2
壓力流體 HL，HLP，HEES，HEPR
密封件 FKM
重量[kg] 3.96

力士樂REXROTH內齒輪泵 PGF3-3X/032RE07VE4
R900932112 PGF3-31/032RE07VE4
內齒輪泵，規格 32，壓力 250 bar，適用于工業和移動應用，開路
適用于變速驅動器 低噪音和低脈動水平 通過間隙補償實現高效率 適用于壓力下的 200 萬次負載變化
恒排量內齒輪泵
適用于具有開環控制的工業或移動應用
帶 FKM 密封件
鋁制外殼
位移類型 恒定
標稱尺寸 [cm?] 32
壓力 [bar] 250
體積流量 [l/min] 97.5
軸端 圓柱形 ? 25 帶滑鍵，ISO 3019-2
通過驅動 有
旋轉方向 右轉
軸端 圓柱形 ? 25 mm 帶滑鍵，ISO 3019-2
緊固件 4 孔安裝法蘭 100B4SW，符合 ISO 3019-2
液壓油 HL,HLP,HEES,HEPR
密封 FKM
重量 [kg] 5.06

力士樂REXROTH內齒輪泵 PGH2-2X/006RE07VU2
R900951301 PGH2-22/006RE07VU2
內齒輪泵，公稱尺寸 6，工業應用壓力 350 bar，開路
適用于變速驅動。低噪音和脈動水平。通過間隙補償提高效率。鑄鐵外殼，無負載變化限制?？膳c其他力士樂泵靈活組合。
鑄鐵外殼
恒排量內齒輪泵
用于開路工業應用
帶 FKM 密封件
位移類型 恒定
標稱尺寸 [cm?] 6
壓力 [bar] 350
體積流量 [l/min] 19.5
軸端 圓柱形 ? 18 帶滑鍵
通過驅動 有
旋轉方向 左轉
軸端 圓柱形 ? 18 mm 帶滑鍵
緊固件 2 孔安裝法蘭 82-2，符合 ISO 3019-1
液壓油 HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDR,HFDU
密封 FKM
重量 [kg] 6.19


博世力士樂（BOSCH-REXROTH）的內齒輪泵可在較寬的速度范圍內以高效率提供所需的體積流量，從而為節能做出重要貢獻。其低慣性矩可實現動態驅動。帶內齒輪泵的變速驅動器是傳統變量泵系統的低噪音替代品。
力士樂REXROTH內嚙合齒輪泵 PGF2-2X/016RE20VU2
R900932269
內齒輪泵，規格 16，壓力 250 bar，適用于工業和移動應用，開路
適用于變速驅動器 低噪音和低脈動水平 通過間隙補償實現高效率 適用于壓力下的 200 萬次負載變化
鋁制外殼
恒排量內齒輪泵
適用于具有開環控制的工業或移動應用
帶 FKM 密封件
位移類型 恒定
標稱尺寸 [cm?] 16
大壓力 [bar] 250
大體積流量 [l/min] 57.6
軸端 圓柱形 ? 20 帶滑鍵，ISO 3019-2
通過驅動 有
旋轉方向 右轉
緊固件 2 孔安裝法蘭 82-2，符合 ISO 3019-1
液壓油 HL,HLP,HEES,HEPR
密封 FKM
重量 [kg] 4.84


力士樂REXROTH內嚙合齒輪泵
PGH-2X
機座大小 2, 3
規格 5 … 16
組件系列 2X
大工作壓力 350 bar
大排量 16 cm?
特征
固定排量
低工作噪音
低脈動流量
由于具有密封間隙補償，因此在低速和低粘度情況下也可實現效率
適合較大的粘度和速度范圍
所有機座大小和規格之間可以任意組合
可與內嚙合齒輪泵、徑向柱塞泵和外嚙合齒輪泵組合使用
PGH 類型液壓泵為具有恒定排量的間隙補償內嚙合齒輪泵。
它們基本由殼體、軸承蓋、端蓋、內嚙合齒輪、小齒輪軸、軸承、軸向墊片、端蓋、安裝法蘭、止動銷及分段填充部件組成，分段填充部件包括：分段、扇形支撐體及密封輥。
吸油和排油過程
根據流體動力學安裝的小齒輪軸 按所示旋轉方向傳動內嚙合齒輪。
旋轉過程中，吸油范圍內容積會增加約 90?。欠壓使液壓油流入腔體中。
利用鐮狀的分段填充部件將吸油口和壓力腔分開。在壓力腔中，小齒輪軸 的輪齒再次嚙合在內嚙合齒輪 的輪齒間隙中。通過壓力通道將液體排出。
軸向補償力 FA 作用于壓力腔內部且與軸向墊片 內的壓力場一同生成。
因此旋轉部件與固定部件之間的液壓軸縱向間隙非常小且確保壓力腔液壓軸密封。
徑向補償力 FR 作用在分段 和扇形支撐體上。
依靠工作壓力將兩個分段填充部件 和壓在小齒輪軸 和內嚙合齒輪 的缸頭直徑。
分段和扇形支撐體間的面積比和密封輥  位置在設計時應確保實現內嚙合齒輪、分段填充部件和小齒輪軸 之間近乎無漏泄間隙的密封。
密封輥  下的彈簧部件可確保在小的壓力下也能夠提供足夠的接觸壓力。
流體動力和流體靜力安裝
作用在小齒輪軸 上的力由流體動力潤滑的徑向滑動軸承 承受；作用在內嚙合齒輪 上的力有流體靜力軸承承受。
齒輪輪齒系統
裝齒為漸開線輪齒系統。當嚙合長度較大時，充液流量和壓力波動較?。幻}動速度減小明顯降低了工作噪音。
PGH 型號液壓泵為具有恒定排量的間隙補償內嚙合齒輪泵。根據流體動力學安裝的小齒輪軸將驅動內嚙合齒輪。通過在吸油范圍內打開的小齒輪軸和內嚙合齒輪齒側間隙吸入液壓油并將其送入壓力范圍。吸油區域和壓力范圍由徑向補償元件以及內嚙合齒輪和小齒輪軸之間的齒輪嚙合分開。
德國力士樂REXROTH內嚙合齒輪泵訂貨號和型號：
R900951301 PGH2-22/006RE07VU2
R900961549 PGH2-22/006RR07VU2
R900951302 PGH2-22/008RE07VU2

力士樂REXROTH內齒輪泵 PGH2-2X/006RR07VU2
R900961549 PGH2-22/006RR07VU2
內齒輪泵，公稱尺寸 6，工業應用壓力 350 bar，開路
適用于變速驅動。低噪音和脈動水平。通過間隙補償提高效率。鑄鐵外殼，無負載變化限制?？膳c其他力士樂泵靈活組合。
鑄鐵外殼
恒排量內齒輪泵
用于開路工業應用
帶 FKM 密封件
位移類型 恒定
標稱尺寸 [cm?] 6
壓力 [bar] 350
體積流量 [l/min] 19.5
軸端 有齒 16-4，9T 16/32 DP，ISO 3019-1
通過驅動 有
旋轉方向 右轉
軸端 有齒 16-4，9T 16/32 DP，ISO 3019-1
緊固件 2 孔安裝法蘭 82-2，符合 ISO 3019-1
液壓油 HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDR,HFDU
密封 FKM
重量 [kg] 6.18


力士樂REXROTH內嚙合齒輪泵，固定排量
PGH-3X
機座大小 4, 5
規格 20 … 250
組件系列 3X
大工作壓力 350 bar
大排量 250.5 cm?
特征
固定排量
低工作噪音
低脈動流量
由于具有密封間隙補償，因此在低速和低粘度情況下也可實現效率
適合較大的粘度和速度范圍
所有機座大小和規格之間可以相互組合
可與軸向柱塞泵、內嚙合齒輪泵和葉片泵組合
適合使用 HFC 油液運行（密封件設計“W”）
用途：
適用于具有較大負載循環數的大功率、高壓的耐疲勞驅動器，例如，塑料加工機、自動化壓力機、鑄造機和其他使用蓄能器充液操作的應用
PGH.-3X 類型液壓泵為具有恒定排量的間隙補償內嚙合齒輪泵。
其基本構成是：安裝法蘭、殼體、通軸傳動罩蓋、小齒輪軸、內嚙合齒輪、滑動軸承、軸向墊片 和止動銷，以及由扇形體、扇形支撐體和密封輥組成的徑向補償。
吸油和排油過程
根據流體動力學安裝的小齒輪軸 按所示旋轉方向驅動內嚙合齒輪。
通過在吸油范圍內打開的齒隙吸入液壓油。液壓油通過小齒輪和內嚙合齒輪之間的齒隙從吸油范圍輸送到壓力范圍。
由此，液壓油從閉合的齒隙排出并輸送到壓力油口。
吸油區域和壓力范圍由徑向補償元件以及內嚙合齒輪和小齒輪軸之間的齒輪嚙合分隔開。
軸向補償
壓力范圍中的排放區域由軸向墊片 進行軸向密封。
在軸向墊片背對排放區域的一側應用了壓力場。這些壓力場使軸向墊片與排放區域達到平衡，從而以較低的機械損失實現理想的密封效果。
徑向補償
徑向補償元件包括扇形體、扇形支撐體和密封輥。
扇形體和扇形支撐體排列在壓力場中，以使產生的壓力基本上可被止動銷承受。
一個小的壓力組件將扇形體和扇形支撐體壓到小齒輪軸和內嚙合齒輪的齒尖，這樣即可通過自動調整間隙將壓力范圍密封到吸油范圍。
這是在整個工作時間內持續保持高容積效率的先決條件。
扇形體和扇形支撐體的間隙調整可通過中間的密封輥來進行。
流體動力和流體靜力安裝
小齒輪軸 由流體動力潤滑的徑向滑動軸承承受。
內嚙合齒輪 以通過流體靜力安裝在殼體中。
齒輪輪齒系統
漸開線齒邊的齒輪齒系統具有用于較低流量和壓力脈動的長嚙合長度，因此可確保低噪音運行。
德國力士樂REXROTH內嚙合齒輪泵訂貨號和型號：
R901147100 PGH4-30/020RE11VU2
R901147104 PGH4-30/050RE11VU2
R901147103 PGH4-31/040RE11VU2
R901147115 PGH5-30/063RE11VU2
R901147116 PGH5-30/080RE11VU2

力士樂REXROTH內齒輪泵 PGH5-3X/080RE11VU2
R901147116 PGH5-30/080RE11VU2
內齒輪泵，公稱尺寸 80，工業應用壓力 350 bar，開路
針對變速驅動進行了優化。低噪音污染和低脈動水平。高效率。無負載變化限制
鑄鐵外殼
恒排量內齒輪泵
用于開路工業應用
帶 FKM 密封件
位移類型 恒定
標稱尺寸 [cm?] 80
壓力 [bar] 350
體積流量 [l/min] 240
軸端 圓柱形 ? 40 帶滑鍵，ISO 3019-2
通過驅動 有
旋轉方向 右轉
軸端 圓柱形 ? 40 mm 帶滑鍵，ISO 3019-2
緊固件 2 孔安裝法蘭 152-2，符合 ISO 3019-1
液壓油 HLP,HEES,HFDU
密封 FKM軸封和FKM密封件
重量 [kg] 43.82

博世力士樂（BOSCH-REXROTH）的內齒輪泵可在較寬的速度范圍內以高效率提供所需的體積流量，從而為節能做出重要貢獻。其低慣性矩可實現動態驅動。帶內齒輪泵的變速驅動器是傳統變量泵系統的低噪音替代品。
力士樂REXROTH內齒輪泵 PGH5-3X/080RE11VU2
R901147116
內齒輪泵；公稱尺寸 80，工業應用壓力 350 bar，開路
針對變速驅動進行了優化。低噪音污染和低脈動水平。高效率。無負載變化限制
鑄鐵外殼
恒排量內齒輪泵
用于具有開環控制回路的工業應用
帶 FKM 密封件
位移類型 恒定
標稱尺寸 [cm?] 80
大壓力 [bar] 350
大體積流量 [l/min] 240
軸端 圓柱形 ? 40 帶滑鍵，ISO 3019-2
通過驅動 有
旋轉方向 右轉
緊固件 2 孔安裝法蘭 152-2，符合 ISO 3019-1
液壓油 HLP,HEES,HFDU
密封 FKM
重量 [kg] 43.82

力士樂REXROTH內嚙合齒輪泵
PGM-4X
機座大小 4, 5
規格 25 … 125
組件系列 4X
大工作壓力 210 bar
大排量 125.3 cm?
特征
低工作噪音
低脈動流量
由于具有密封間隙補償，因此在低粘度情況下也可實現高效率
適合較大的粘度和速度范圍
用途：
適用于具有大量負載循環數的變速傳動裝置，例如，塑料加工機
PGM-4X 型號液壓泵為具有恒定排量的間隙補償內嚙合齒輪泵。其基本構成是：安裝法蘭、殼體、罩蓋、小齒輪軸、內嚙合齒輪、滑動軸承、軸向墊片 和止動銷，以及由扇形體、扇形支撐體和密封輥組成的徑向補償。
吸油和排油過程
根據流體動力學安裝的小齒輪軸 按所示旋轉方向驅動內嚙合齒輪 。通過在吸油范圍內打開的齒隙吸入液壓油。液壓油通過小齒輪和內嚙合齒輪之間的齒隙從吸油范圍輸送到壓力范圍。由此，液壓油從閉合的齒隙排出并輸送到壓力油口。
吸油區域和壓力范圍由徑向補償元件以及內嚙合齒輪和小齒輪軸之間的齒輪嚙合分隔開。
壓力范圍中的排放區域由軸向墊片 進行軸向密封。 在軸向墊片背對排放區域的一側應用了壓力場 。這些壓力場使軸向墊片與排放區域達到平衡，從而以較低的機械損失實現理想的密封效果。
徑向補償元件包括扇形體、扇形支撐體和密封輥。扇形體和扇形支撐體排列在壓力場中，以使產生的壓力基本上可被止動銷承受。一個小的壓力組件將扇形體和扇形支撐體壓到小齒輪軸和內嚙合齒輪的齒尖，這樣即可通過自動調整間隙將壓力范圍密封到吸油范圍。這是在整個工作時間內持續保持高容積效率的先決條件。
扇形體和扇形支撐體的間隙調整可通過中間的密封輥來進行。
流體動力和流體靜力安裝
小齒輪軸 由流體動力潤滑的徑向滑動軸承承受。內嚙合齒輪 以通過流體靜力安裝在殼體中。
齒輪輪齒系統
漸開線齒邊的齒輪齒系統具有用于較低流量和壓力脈動的長嚙合長度，因此可確保低噪音運行。
所用材料
法蘭 和蓋板：鑄鐵
殼體 和側面墊片：鋁
軸 和內嚙合齒輪:鋼
PGM-4X 型號液壓泵為具有恒定排量的間隙補償內嚙合齒輪泵。


力士樂REXROTH內嚙合齒輪泵
PGP
固定排量
機座大小 2, 3
規格 6.3 … 32
大壓力 350 bar
排量 6.5 … 32.5 cm?
特征
低工作噪音
低脈動流量
由于具有密封間隙補償，即使在低粘度情況下也能實現高效率
使用壽命長，得益于滑動軸承和密封間隙補償
適合更大的粘度和速度范圍
出色的吸油特性
可與 PGH 和 PGF 內嚙合齒輪泵、葉片泵以及軸向柱塞泵組合
用途：
適用于加載次數高達 106，具備高工作壓力的驅動器，例如切邊壓力機
PGP 液壓泵為具有恒定排量的泄漏間隙補償內嚙合齒輪泵。
它們主要由殼體、軸承蓋、蓋、齒圈、小齒輪軸、滑動軸承、軸向盤 和止動銷及分段部件 組成，分段部件包括：分段、扇形支撐體及密封輥 。
吸油和排油過程
根據流體動力學支撐的小齒輪軸 按所示旋轉方向驅動內嚙合齒圈。
在旋轉過程中，吸油區域內的容積將增加約 180? 以上。負壓產生，從而使液壓油流入腔體中。
利用鐮狀的分段部件 將吸油腔體和壓力腔分開。在壓力腔中，小齒輪軸 的輪齒嚙合在齒圈 的輪齒間隙中。然后通過壓力通道.
軸向補償力 FA 作用于壓力腔內部且由軸向盤 內的壓力區生成。因此，旋轉部件與固定部件之間的軸向、縱向間隙非常小且確保壓力腔的佳軸向密封。
徑向補償力 FR 作用在分段 和扇形支撐體上。
分段與扇形支撐體間的面積比和密封輥  位置在設計時應確保實現齒圈、分段部件 與小齒輪軸 之間近乎無間隙的密封。
密封輥  下的彈簧元件可確保即使在極小的壓力下也能夠提供足夠的接觸壓力。
流體動力和流體靜力軸承
作用在小齒輪軸 上的力由流體動力潤滑的徑向滑動軸承 吸收，而作用在齒圈 上的力由流體靜力軸承吸收。
花鍵
為齒輪選擇漸開線花鍵。較長的接觸長度會導致低流量和壓力脈動；這些低脈動率對低噪音操作具有很大影響。
使用材料
殼體、軸承蓋、蓋 和軸向盤：鋼鋁復合材料
齒圈、小齒輪軸 和止動銷:鋼
滑動軸承:帶鋼背的銅錫
分段 和扇形支撐體:黃銅合金
密封輥 :塑料


力士樂REXROTH外嚙合齒輪泵 高性能
AZPB
平臺 B
固定排量
規格 1.0 … 7.1
連續壓力達 220 bar
間歇壓力達 250 bar
大量生產情況下，也能保持恒定的高品質
使用壽命長
采用滑動軸承，適合重負荷應用
驅動軸符合 ISO 或 SAE 標準，以及客戶解決方案
管路油口：連接法蘭或螺紋
可以實現多臺泵的組合
德國力士樂REXROTH外嚙合齒輪泵訂貨號和型號：
0510010008 AZPB-32-1.0RCP02MB
0510110017 AZPB-32-2.0RCP02MB
0510112321 AZPB-32-3.1LCP02MB
0510110002 AZPB-10-2,0RCP2MB

力士樂REXROTH齒輪泵
0510120022 AZPB-32-3.1RHO01MB
3.15 cm^3/轉, 右轉, 錐體 1:8, 矩形法蘭，直徑 25.38 mm (意大利款式), 螺紋 UN-2B SAE O 型圈
液壓泵，外嚙合齒輪泵，液壓齒輪泵
外嚙合齒輪泵的關鍵任務是將機械能（扭矩和轉速）轉化為液壓能（流量和壓力）。為了避免不必要的高熱損失，人們尋求高效率的機組。這些是通過壓力依賴的間隙密封和高精度制造技術實現的。
基于大批量生產的始終如一的高質量
根據ISO或SAE和客戶特定解決方案的傳動軸
使用壽命長
高負載滑動軸承
端口連接：法蘭連接或螺紋連接
產品屬性
流量[l/min] 9.5
標稱尺寸[cm?/rev] 3.15
間歇壓力[bar] 250
轉速[rpm] 3030
傳動軸 圓錐1:8
旋轉方向 順時針旋轉
前蓋 方形法蘭直徑。25,38毫米（意大利語版）
外殼材料 鋁
噪音水平 標準噪聲級
應用程序 一般的
產品中心 外齒輪裝置
功能 泵
模型 B型（0.84…10立方厘米/轉）
系列 軸承直徑12mm
版本 耐腐蝕，固定
端口連接 管螺紋DIN EN ISO 228-1
密封材料 NBR
后蓋 標準
重量[kg] 1.34

力士樂REXROTH齒輪泵
0510112014 AZPB-32-3.1RCP02MB
3.15 cm^3/轉, 右轉, 錐體 1:5, 2 孔固定，直徑 32 mm, 螺紋 UN-2B SAE O 型圈
液壓泵，外嚙合齒輪泵，液壓齒輪泵
外嚙合齒輪泵的關鍵任務是將機械能（扭矩和轉速）轉化為液壓能（流量和壓力）。為了避免不必要的高熱損失，人們尋求高效率的機組。這些是通過壓力依賴的間隙密封和高精度制造技術實現的。
基于大批量生產的始終如一的高質量
根據ISO或SAE和客戶特定解決方案的傳動軸
使用壽命長
高負載滑動軸承
端口連接：法蘭連接或螺紋連接
產品屬性
流量[l/min] 12.6
標稱尺寸[cm?/rev] 3.15
間歇壓力[bar] 250
轉速[rpm] 4000
傳動軸 圓錐1:5
旋轉方向 順時針旋轉
前蓋 傳動法蘭直徑32mm
外殼材料 鋁
噪音水平 標準噪聲級
應用程序 一般的
產品中心 外齒輪裝置
功能 泵
模型 B型（0.84…10立方厘米/轉）
系列 軸承直徑12mm
版本 耐腐蝕，固定
端口連接 公制螺紋DIN 3852-1
密封材料 NBR
后蓋 標準
重量[kg] 0.84

力士樂REXROTH雙聯齒輪泵
0510566001 AZPFB-11-011/1.0RCB2002MB
11 cm^3/轉 1 cm^3/轉 , 矩形法蘭直徑 80 mm, 右轉, 錐體 1:5, 方形法蘭 DIN 3901/3902, 米制螺紋 按 DIN 3852T1, 標準
液壓泵，外嚙合齒輪泵，液壓齒輪泵
外嚙合齒輪泵的關鍵任務是將機械能（扭矩和轉速）轉化為液壓能（流量和壓力）。為了避免不必要的高熱損失，人們尋求高效率的機組。這些是通過壓力依賴的間隙密封和高精度制造技術實現的。
基于大批量生產的始終如一的高質量
根據ISO或SAE和客戶特定解決方案的傳動軸
使用壽命長
高負載滑動軸承
端口連接：法蘭連接或螺紋連接
產品屬性
流量[l/min] 38.5
流量PU2[l/min] 3.5
標稱尺寸[cm?/rev] 11
二泵尺寸[cm?/rev] 1.
一泵間歇壓力泵[bar] 250
二泵間歇壓力泵[bar] 180
轉速[rpm] 3500
傳動軸 圓錐1:5
旋轉方向 順時針旋轉
前蓋 矩形法蘭?80 mm
外殼材料 鋁
噪音水平 標準噪聲級
產品中心 外齒輪裝置
功能 泵
模型 F型（4…28立方厘米/轉）
型號二泵 B型（0.84…10立方厘米/轉）
系列 軸承直徑?18mm
外殼處理 磷化，釘住
端口連接 方形法蘭DIN 3901/3902
端口連接二泵 符合DIN 3852T1的公制螺紋
密封材料 NBR
后蓋 標準
重量[kg]4.3

力士樂比例節流閥2WFC16S125L-10/M/K4
