力士樂電磁閥接線盒R901017010，現貨庫存，上海韋米機電設備有限公司主營產品，銷售熱線：13524123009；聯系人：雷青；產品實拍圖片，原廠原裝，價格實惠；熱誠歡迎新老客戶咨詢購買！

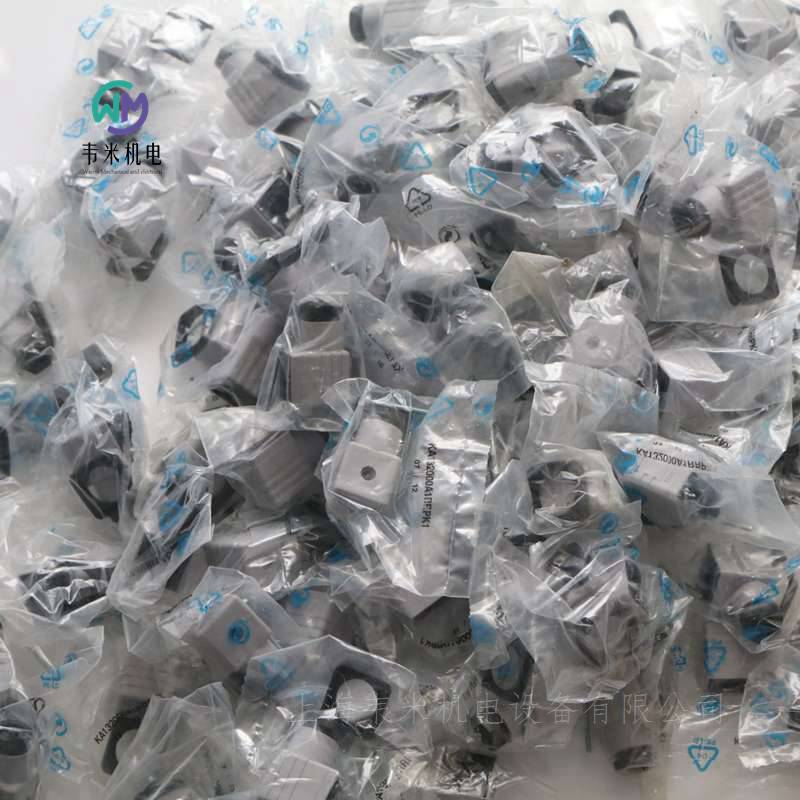

力士樂REXROTH接線盒R901017010
插入式接頭 3P Z4 M GR SPEZ.
匹配連接器，3 針 (2 PE) EN 175301-803，不帶電路，灰色
適用于帶接頭K4的閥門。OEM配件。工業用途。
產品屬性
產品系列 3P Z4
電源電壓 12…240伏交流/直流
電子連接器 3極連接器（2 PE）
電氣連接說明 符合EN 175301-803的3極連接器（2 PE）
符合性說明 VDE、SEV、RoHS
重量[kg]0.03

力士樂REXROTH液壓方向短管閥3WE6A6X/EG24N9K4
R900561180 3WE6A62/EG24N9K4
公稱尺寸 6，符號 A，電磁操作，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
直動式
滑閥
連接圖 ISO 4401-03-02-0-05
壓力 [bar] 350
體積流量 [l/min] 80
活塞符號 符號 A
連接類型 板材結構
標稱尺寸 6
驅動類型 帶電磁操作
連接數 3
開關位置數 2
電源電壓 24 VDC
電插頭 設備插頭 3 針 (2 PE)
電氣連接說明 3 針設備連接器 (2 PE)，符合 EN 175301-803
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封元件 NBR
重量 [kg] 1.481

力士樂REXROTH插入式接頭 3P Z5L M 12-240V SPEZ
R901017022
匹配連接器，3 針 (2 PE) EN 175301-803，帶 LED，黑色
用于帶插頭 K4 的閥門。OEM 附件。工業用途。
電源電壓 12 … 240 V AC/DC
電插頭 3 針設備插頭 (2 PE)
電氣連接說明 3 針設備連接器 (2 PE)，符合 EN 175301-803
重量 [kg] 0.038

力士樂REXROTH帶電磁啟動的直動式方向滑閥
WE 6...H
規格 6
組件系列 7X
大工作壓力 315 bar
大流量 60 l/min
三位四通、二位四通或二位三通型號
標準型號
油口安裝面符合 DIN 24340，形式 A
帶濕式插腳的直流線圈
電磁線圈可旋轉
更換線圈時，不必打開耐壓密閉腔體
電氣連接作為單個連接
隱式手動應急操作
WE 型號的方向閥為電磁線圈操作的方向滑閥。這些閥控制流體的啟動、停止和方向。
這些方向閥主要由殼體、一個或兩個線圈、控制閥芯和一個或兩個復位彈簧組成。在斷電情況下，控制閥芯由復位彈簧固定在中心位置或初始位置?？刂崎y芯由帶濕式插腳的線圈啟動。
要確保正常運行，請確保將線圈的壓力腔注滿液壓油！
線圈的力通過推桿作用在控制閥芯上并將后者從其靜止位置推到所需的終端位置。這樣就可以根據符號釋放所需流向。在線圈滅磁后，復位彈簧將控制閥芯推回其靜止位置。
手動應急操作可在線圈不通電的情況下控制閥芯。
德國力士樂REXROTH電磁閥訂貨號和型號：
R901089245 4WE6C70/HG24N9K4
R901087088 4WE6D70/HG24N9K4
R901087087 4WE6E70/HG24N9K4
R901108990 4WE6J70/HG24N9K4/B10
R901133322 4WE6HA70/HG24N9K4
R901089241 4WE6J70/HG24N9K4
R901108705 4WE6JB70/HG24N9K4

力士樂REXROTH電磁閥
R901087087 4WE6E70/HG24N9K4
公稱尺寸 6，符號 E，磁鐵操作，24 V DC
中等功率范圍的工業液壓閥。根據液壓符號可靠切換油流方向。
滑閥
直動式
產品特性
連接圖像 ISO 4401-03-02-0-05
產品系列 WE6./H
壓力[bar] 315
體積流量[l/min] 60
活塞符號 符號E
連接類型 板式結構
標稱尺寸 6
操作類型 帶磁性驅動
連接數 4
開關位置數量 3
電源電壓 24伏直流電
電氣插頭 設備插頭3針（2?PE）
電氣連接說明 符合EN 175301-803的裝置插頭3針（2╝PE）
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 1.58


力士樂REXROTH電磁閥4WE6J7X/HG24N9K4
R901089241 4WE6J70/HG24N9K4
標稱尺寸6，符號J，磁力操作，24 V DC
中等功率范圍的工業液壓閥。根據液壓符號可靠切換油流方向。
直動式
滑閥
產品特性
連接圖像
ISO 4401-03-02-0-05
壓力[bar] 315
體積流量[l/min] 60
活塞符號 符號J
控件 磁性驅動
連接類型 板式結構
標稱尺寸 6
操作類型 帶磁性驅動
連接數 4
開關位置數量 3
電源電壓 24伏直流電
電氣插頭 設備插頭3針（2 PE）
電氣連接說明 符合EN 175301-803的裝置插頭3針（2 PE）
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 1.58

力士樂REXROTH電磁閥4WE6HA7X/HG24N9K4
R901133322 4WE6HA70/HG24N9K4
標稱尺寸6，符號HA，磁力操作，24 V DC
中等功率范圍的工業液壓閥。根據液壓符號可靠切換油流方向。
直動式
滑閥
產品特性
連接圖像 ISO 4401-03-02-0-05
壓力[bar] 315
體積流量[l/min] 30
活塞符號 符號HA
控件 磁性驅動
連接類型 板式結構
線圈材質 樹脂
標稱尺寸 6
操作類型 帶磁性驅動
連接數 4
開關位置數量 3
電源電壓 24伏直流電
電氣插頭 設備插頭3針（2?PE）
電氣連接說明 符合EN 175301-803的裝置插頭3針（2╝PE）
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 1.24

力士樂REXROTH液壓方向短管閥 4WE6D7X/HG24N9K4
電磁閥R901087088 4WE6D70/HG24N9K4
公稱尺寸 6，符號 D，磁鐵操作，24 V DC
中等性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向。
直營
滑閥
連接圖 ISO 4401-03-02-0-05
壓力 [bar] 315
體積流量 [l/min] 60
活塞符號 符號 D
控件 磁鐵操作
連接類型 板材結構
標稱尺寸 6
驅動類型 帶電磁操作
連接數 4
開關位置數 2
電源電壓 24 VDC
電插頭 設備插頭 3 針 (2 PE)
電氣連接說明 3 針設備連接器 (2 PE)，符合 EN 175301-803
液壓油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 1.26

力士樂REXROTH帶電磁啟動的直動式方向滑閥
WE 10...E
規格 10
組件系列 5X
大工作壓力 350 bar
大流量 160 l/min
三位四通、二位四通或二位三通型號
油口安裝面符合 ISO 4401-05-04-0-05
高功率線圈，可選旋轉 90?
電氣連接作為單個或?qū)χ羞B接
可選擇與 PWM 連接器（快速切換放大器，節能）搭配使用
輔助操縱裝置，可選
當電壓 > 50 VAC 或 > 75 VDC 時，CE 符合性符合低電壓指令 2014/35/EU
電磁線圈是經過認可的組件，帶有 UR 標記，可選
通過 CSA C22.2  139-13 認證，可選
WE 型號的方向閥為電磁線圈操作方向滑閥，該閥可用作電磁組件。該閥控制流體的啟動、停止和方向。
該方向閥的基本構成為殼體、一個或兩個電磁鐵、控制閥芯和復位彈簧 。在斷電狀態下，控制閥芯由復位彈簧保持在中間位置或初始位置（版本 "O" 除外）。接通液壓油中的電磁鐵時，控制閥芯從其靜止位置到所需的終端位置。這樣可根據所選符號發出所需的流體方向。
在關閉電磁鐵后，控制閥芯將被推回至中間位置或初始位置（帶 "OF" 器的閥和不帶彈簧類型 "O" 的閥除外）。
輔助操作可在磁鐵不通電的情況下手動切換閥門。
液壓系統必須正確通風，以確保能夠發揮正常功能。
不帶彈簧復位 "O"（僅適用于符號 A、C 和 D）
這種型號為帶兩個切換位置和兩個電磁鐵且不帶器的方向閥。在控制閥芯處不帶彈簧復位的閥在斷電狀態下無確定的初始位置。
不帶彈簧復位，帶器 "OF"（僅適用于符號 A、C 和 D）
這種型號為帶兩個開關位置和兩個電磁鐵且?guī)鞯姆较蜷y。控制閥芯通過器固定在相應的切換位置。因此，在操作過程中，無需向電磁鐵施加電流，這有助于節能操作。
型號 "73...A12"（軟切換行為）
控制閥芯和電磁線圈的組成減少了閥門打開或關閉時發生的換向行程的次數。
與標準閥相比，換向行程（測量為加速度值 a）可以減少約 85 %，具體取決于控制閥芯的型號（參見 "加速度值"）。
注意：
連接兩個或多個閥門的泄油管路中的壓力峰值可能導致帶有器的型號發生意外的控制閥芯運動。建議鋪設單獨的回油管路或在泄油管路中安裝單向閥。
由于設計原理，閥門會發生內部泄漏，泄漏量在使用壽命期間會增加。
節流插件
根據主要工作條件，如果在切換過程中可能出現流量超過閥的性能限制的情況，將需要使用節流插件。
德國力士樂REXROTH電磁換向閥訂貨號和型號：
R900911869 4WE10E3X/CW230N9K4
R901349736 3WE10A50/OFEG205N9K4/V
R900944371 4WE10D33/CG220N9K4/V
R901487117 4WE10C50/EW230N9K4/M
R900598925 4WE10D33/CW110N9K4
R900912496 4WE10D33/CW230N9K4
R900923393 4WE10D33/CW230N9K4/V
R901336181 4WE10D50/EG205N9K4/M
R901382182 4WE10D50/EG110N9K4/V
R901344560 4WE10D50/EG220N9K4/V
R901339383 4WE10D50/EG220N9K4/M
R901278760 4WE10D50/EG24N9K4/M
R901483529 4WE10D50/EW230N9K4/M
R901344562 4WE10D50/OFEG220N9K4/M
R901278763 4WE10D50/OFEG24N9K4/M
R901341857 4WE10D73-50/EG24N9K4/A12M
R901278761 4WE10E50/EG24N9K4/M
R900595532 4WE10EA33/CG24N9K4
R901278780 4WE10EB50/EG24N9K4/M
R901278768 4WE10G50/EG24N9K4/M
R900597986 4WE10H33/CG24N9K4
R901278779 4WE10HA50/EG24N9K4/M
R901349517 4WE10HB50/EG24N9K4/M
R900593805 4WE10J33/CW230N9K4
R901278744 4WE10J50/EG24N9K4/M
R901325488 4WE10J50/EG24N9K4/MH
R901327207 4WE10J50/EG205N9K4/M
R901341855 4WE10J73-50/EG24N9K4/A12M
R901278782 4WE10JA50/EG24N9K4/M
R901278774 4WE10Q50/EG24N9K4/M
R901278784 4WE10R50/EG24N9K4/M
R901349519 4WE10RB50/EG24N9K4/M
R901333735 4WE10T50/EG24N9K4/M
R900591664 4WE10D3X/OFCG24N9K4
R901278781 4WE10F50/EG24N9K4/M
R901278778 4WE10U50/EG24N9K4/M
R901349658 4WE10Y73-50/EG24N9K4/A12M

力士樂REXROTH電磁閥4WE10Y73-5X/EG24N9K4/A12M
R901349658 4WE10Y73-50/EG24N9K4/A12M
標稱尺寸10，符號Y73，磁驅動，24 V DC
高功率范圍的工業液壓閥。根據液壓符號可靠切換油流向
滑閥
直動式
產品特性
連接類型 ISO 4401-05-04-0-05
壓力[bar] 350.
體積流量[l/min] 120
活塞符號 符號Y73
控制 磁性驅動
連接類型 板式結構
標稱尺寸 10.
操作類型 磁性驅動
連接數 4
開關位置數量 2
電源電壓 24伏直流電
電氣插頭 設備插頭3針（2 PE）
電氣連接說明 符合EN 175301-803的裝置插頭3針（2 PE）
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 4.02

力士樂REXROTH電磁閥4WE10R5X/EG24N9K4/M
R901278784 4WE10R50/EG24N9K4/M
標稱尺寸10，符號R，磁驅動，24 V DC
高功率范圍的工業液壓閥。根據液壓符號可靠切換油流向
滑閥
直動式
產品特性
連接類型 ISO 4401-05-04-0-05
壓力[bar] 350
體積流量[l/min] 105
活塞符號 符號R
控件 磁性驅動
連接類型 板式結構
標稱尺寸 10
操作類型 磁性驅動
連接數 4
開關位置數量 3
電源電壓 24伏直流電
電氣插頭 設備插頭3針（2 PE）
電氣連接說明 符合EN 175301-803的裝置插頭3針（2 PE）
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 5.5


力士樂REXROTH電磁閥4WE10Q5X/EG24N9K4/M
R901278774 4WE10Q50/EG24N9K4/M
標稱尺寸10，符號Q，磁驅動，24 V DC
高功率范圍的工業液壓閥。根據液壓符號可靠切換油流向
滑閥
電磁閥
產品特性
連接類型 ISO 4401-05-04-0-05
壓力[bar] 350
體積流量[l/min] 135
活塞符號 符號Q
控件 磁性驅動
連接類型 板式結構
標稱尺寸 10
操作類型 磁性驅動
連接數 4
開關位置數量 3
電源電壓 24伏直流電
電氣插頭 設備插頭3針（2 PE）
電氣連接說明 符合EN 175301-803的裝置插頭3針（2 PE）
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 5.48

力士樂REXROTH電磁閥4WE10HA5X/EG24N9K4/M
R901278779 4WE10HA50/EG24N9K4/M
標稱尺寸10，符號HA，磁驅動，24 V DC
高功率范圍的工業液壓閥。根據液壓符號可靠切換油流向
滑閥
直動式
產品特性
連接類型 ISO 4401-05-04-0-05
壓力[bar] 350
體積流量[l/min] 120
活塞符號 符號HA
控件 磁性驅動
連接類型 板式結構
標稱尺寸 10
操作類型 磁性驅動
連接數 4
開關位置數量 2
電源電壓 24伏直流電
電氣插頭 設備插頭3針（2 PE）
電氣連接說明 符合EN 175301-803的裝置插頭3針（2 PE）
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 4.021



力士樂REXROTH電磁閥4WE10D5X/OFEG24N9K4/M
R901278763 4WE10D50/OFEG24N9K4/M
標稱尺寸10，符號D，磁驅動，24 V DC
高功率范圍的工業液壓閥。根據液壓符號可靠切換油流向
滑閥
直動式
產品特性
連接圖像
ISO 4401-05-04-0-05
壓力[bar] 350
體積流量[l/min] 135
活塞符號 符號D
控件 磁性驅動
連接類型 板式結構
標稱尺寸 10
操作類型 磁性驅動
連接數 4
開關位置數量 2
電源電壓 24伏直流電
電氣插頭 設備插頭3針（2 PE）
電氣連接說明 符合EN 175301-803的裝置插頭3針（2 PE）
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 5.5

力士樂REXROTH電磁閥4WE10D5X/OFEG220N9K4/M
R901344562 4WE10D50/OFEG220N9K4/M
標稱尺寸10，符號D，磁驅動，220 V DC
高功率范圍的工業液壓閥。根據液壓符號可靠切換油流向
滑閥
直動式
產品特性
連接類型 ISO 4401-05-04-0-05
壓力[bar] 350
體積流量[l/min] 135
活塞符號 符號D
控件 磁性驅動
連接類型 板式結構
標稱尺寸 10
操作類型 磁性驅動
連接數 4
開關位置數量 2
電源電壓 220伏直流電
電氣插頭 設備插頭3針（2 PE）
電氣連接說明 符合EN 175301-803的裝置插頭3針（2 PE）
符合性說明 CE低壓指令2014/35/EU
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 5.421

力士樂REXROTH閥門4WE10D5X/EG220N9K4/V
R901344560 4WE10D50/EG220N9K4/V
標稱尺寸10，符號D，磁驅動，220 V DC
高功率范圍的工業液壓閥。根據液壓符號可靠切換油流向
滑閥
直動式
產品特性
連接類型 ISO 4401-05-04-0-05
壓力[bar] 350
體積流量[l/min] 135
活塞符號 符號D
控件 磁性驅動
連接類型 板式結構
標稱尺寸 10
操作類型 磁性驅動
連接數 4
開關位置數量 2
電源電壓 220伏直流電
電氣插頭 設備插頭3針（2 PE）
電氣連接說明 符合EN 175301-803的裝置插頭3針（2 PE）
符合性說明 CE低壓指令2014/35/EU
壓力流體 HLP、HLP、hdd、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封件 FKM
重量[kg] 4

力士樂REXROTH電磁閥4WE10D5X/EG220N9K4/M
R901339383 4WE10D50/EG220N9K4/M
標稱尺寸10，符號D，磁驅動，220 V DC
高功率范圍的工業液壓閥。根據液壓符號可靠切換油流向
滑閥
直動式
產品特性
連接圖像
ISO 4401-05-04-0-05
壓力[bar] 350
體積流量[l/min] 135
活塞符號 符號D
控件 磁性驅動
連接類型 板式結構
標稱尺寸 10
操作類型 磁性驅動
連接數 4
開關位置數量 2
電源電壓 220伏直流電
電氣插頭 設備插頭3針（2 PE）
電氣連接說明 符合EN 175301-803的裝置插頭3針（2 PE）
符合性說明 CE低壓指令2014/35/EU
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 4


力士樂REXROTH閥門3WE10A5X/EG24K4/M
R901330537 3WE10A50/EG24K4/M
標稱尺寸10，符號A，磁驅動，24 V DC
高功率范圍的工業液壓閥。根據液壓符號可靠切換油流向
滑閥
直動式
產品特性
連接圖像
ISO 4401-05-04-0-05
壓力[bar] 350
體積流量[l/min] 120
活塞符號 符號A
控件 磁性驅動
連接類型 板式結構
標稱尺寸 10
操作類型 磁性驅動
連接數 3.
開關位置數量 2.
電源電壓 24伏直流電
電氣插頭 設備插頭3針（2 PE）
電氣連接說明 符合EN 175301-803的裝置插頭3針（2 PE）
壓力流體 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 4.041

力士樂REXROTH帶電磁操作的直動式方向滑閥
型號 WE…/H
規格 10
組件系列 5X
工作壓力 315 bar [4568 psi]
流量 135 l/min [35.7 US gpm]
三位四通、二位四通或二位三通方向設計
標準線圈
符合 ISO 4401-05-04-0-05 和 NFPA T3.5.1 R2-2002 D05的油口安裝面
帶可拆卸線圈的濕式插腳直流線圈
電磁線圈可旋轉 90?
更換線圈時，不必打開耐壓密閉腔體
電氣連接作為單個連接
手動應急操作
閥芯位置監控，可選
功能、組成部分
WE 型號的方向閥為電磁線圈操作方向滑閥，可用作電磁組件。該閥控制流體的啟動、停止和方向。
這些方向閥的基本構成為殼體、一個或兩個電子線圈、控制閥芯和復位彈簧。在斷電情況下，控制閥芯由復位彈簧固定在中心位置或
初始位置。
當濕式插腳電子線圈通電時，控制閥芯從靜止位置移至所需的端位置。這樣即可根據所選閥芯機能釋放所需流向。
在關閉電子線圈后，控制閥芯 將被推回至中心位置或初始位置。
手動應急操作可在線圈不通電的情況下手動切換閥門。
要確保正常運行，須注意將線圈的壓力腔注滿液壓油。
技術數據
重量
帶一個電磁鐵的閥  3.9kg
帶兩個線圈的閥  4.7kg
安裝位置  任意
環境溫度范圍  -20... 50℃
存儲溫度范圍  -20... 50℃
工作壓力
油口A/B/P  315bar
油口T  210bar
流量  135I/min
液壓油  HL、HLP、HLPD、HVLP、HVLPD
密封材料  NBR
標準  DIN 51524
液壓油溫度范圍（在閥工作油口處）  -20... 80℃
粘度范圍  2.8...500mm?/s
液壓油的允許污染度 - 符合 ISO 4406 (c) 規定的清潔度等級  等級20/18/15
電壓類型 直流電壓
額定電壓符合 VDE 0580  24V
電壓公差（額定電壓）  ?10%
符合 VDE 0580 的公稱功率  38W
占空比  100%（S1，符合 VDE 0580）
切換時間
開啟 壓力變化 5% ms 65 … 150
        壓力變化 95% ms 100 … 220
關閉 壓力變化 5% ms 12 … 50
        壓力變化 95% ms 48 … 104
切換時間符合ISO 6403
開啟 ms 45 … 60
關閉 ms 20 … 30
切換頻率  15000  1/h
防護等級符合 DIN EN 60529 IP65
線圈表面溫度  120?C
絕緣等級 VDE 0580 F
防護等級符合 VDE 0580 I
電氣保護 必須使用帶脫扣特性 K（感應負載）的合適保險絲分別保護每個線圈。必須將閥安裝到包含在等電位連接中的表面上。
R901391203 4WE10C51/HG24N9K4/M
R901391202 4WE10Y50/HG24N9K4/M
R901391200 4WE10D50/HG24N9K4/M
R901390857 4WE10E50/HG24N9K4/M
R901427832 4WE10G50/HG24N9K4/M
R901401552 4WE10J50/HG24N9K4/M
R901391200 4WE10D51/HG24N9K4/M
R901391200 4WE10D52/HG24N9K4/M
R901390857 4WE10E51/HG24N9K4/M
R901390857 4WE10E52/HG24N9K4/M
R901427832 4WE10G51/HG24N9K4/M
R901427828 4WE10H50/HG24N9K4/M
R901427828 4WE10H51/HG24N9K4/M
R901427828 4WE10H52/HG24N9K4/M
R901401552 4WE10J51/HG24N9K4/M
R901391161 4WE10L50/HG24N9K4/M

力士樂REXROTH電磁閥
R901427828 4WE10H52/HG24N9K4/M
標稱尺寸 10，符號 H，電磁操作，24 V DC
液壓閥，方向閥，方向開關閥，方向滑閥，液壓方向短管閥，電磁閥
高性能范圍內的工業液壓閥。根據液壓符號可靠地切換油流方向。
帶隱蔽式輔助驅動裝置
滑閥
直接驅動
高性能范圍內的工業液壓閥
根據液壓符號可靠切換油流方向
產品屬性
連接圖 ISO 4401-05-04-05
產品系列 WE10../H
工作壓力[bar] 315
流量[l/min] 135
滑閥符號 符號H
連接類型 底板安裝
尺寸 10
驅動類型 電磁閥驅動
端口數量 4.
切換位置數量 3.
電源電壓 24伏直流電
電氣連接器 3極連接器（2 PE）
電氣連接說明 符合EN 175301-803的3極連接器（2 PE）
液壓油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 4.38

力士樂REXROTH帶電磁啟動的直動式方向滑閥
Z4WE 6
規格 6
組件系列 3X
大工作壓力 315 bar
大流量 50 l/min
重量
單線圈1.2kg
雙線圈1.6kg
溫度范圍  -20 … 50℃
特點
二位四通和三位四通方向截止閥
疊加閥
作為直通閥或短路閥
油口安裝面，符合 ISO 4401-03-02-0-05（帶或不帶孔）
在油中開關的交流或直流電磁鐵
可選擇與 PWM 連接器（快速切換放大器，節能）搭配使用
輔助操縱裝置，可選
閥芯位置監控，可選
當電壓 > 50 VAC 或 > 75 VDC 時，CE 符合性符合低電壓指令 2014/35/EU
Z4WE 型方向閥是電磁線圈操作式方向滑閥。該閥控制流體的啟動、停止和方向。
該方向閥的基本構成為外殼、一個或兩個線圈、控制閥芯以及兩個復位彈簧。
在非操作狀態下，控制閥芯通過復位彈簧 保持在中心位置或初始位置。通過濕式插腳線圈 操作控制閥芯。
液壓系統必須正確通風，以確保能夠發揮正常功能。
線圈 的力通過沖桿作用在控制閥芯上，并將其從靜止位置推到所需的終位置。這樣就釋放了所需的流向 A② 至 A① 和 B② 至 B①。
線圈 斷電后，控制閥芯由復位彈簧 推回到靜止位置。
可選手動應急操作可在線圈不通電的情況下移動控制閥芯。
注意：
由于設計原理方面的原因，閥門難免會存在內部泄漏，且泄漏量會隨著使用時間的增加而增加。
允許的沖擊和振動載荷參見參數單 08012。
注意事項：
電磁閥在關閉期間會產生電壓峰值。為了防止系統中出現電磁干擾以及閥門控制受到損壞，必須在系統側提供干擾保護電路?；蛘?，也可以選擇帶有集成干擾保護電路的連接器。
注意事項：
建立電氣連接時，必須正確連接保護接地導線 (PE )。
必須以減輕拉力的方式布線！
電纜束線圈只適用于安裝的電纜。
在運行期間，連接器應鎖定。在具有負載的正常運行期間，不得插入或斷開。
保護接地導線橫截面等于或大于電源的線路橫截面。
閥門安裝面必須連接到保護接地導線系統。
德國力士樂REXROTH電磁閥訂貨號和型號：
R901087024 Z4WE6X252-31/EG24N9K4/V/60
R901087021 Z4WE6X250-31/EG24N9K4/V/60
R900936096 Z4WE6E68-3X/EG24N9K4/V
R900941535 Z4WE6E68-3X/EG24K4/V

力士樂電磁閥接線盒R901017010
